Lehim Maskesi Kalınlığı Nasıl Ölçülür?

2023-03-14Muhabir: SprintPCB

Baskılı devre kartlarının üretim sürecinde yüksek kaliteli bir lehim maskesinin kullanımı hayati önem taşır. Bir PCB'de güvenilir bir lehim maskesi yoksa, dayanıklılığı önemli ölçüde azalacaktır. Etkili bir lehim maskesi oluşturmak çeşitli faktörleri içerir ve PCB'nizin yapısının kritik bir bileşenidir.

Lehim Maskesi Nedir?

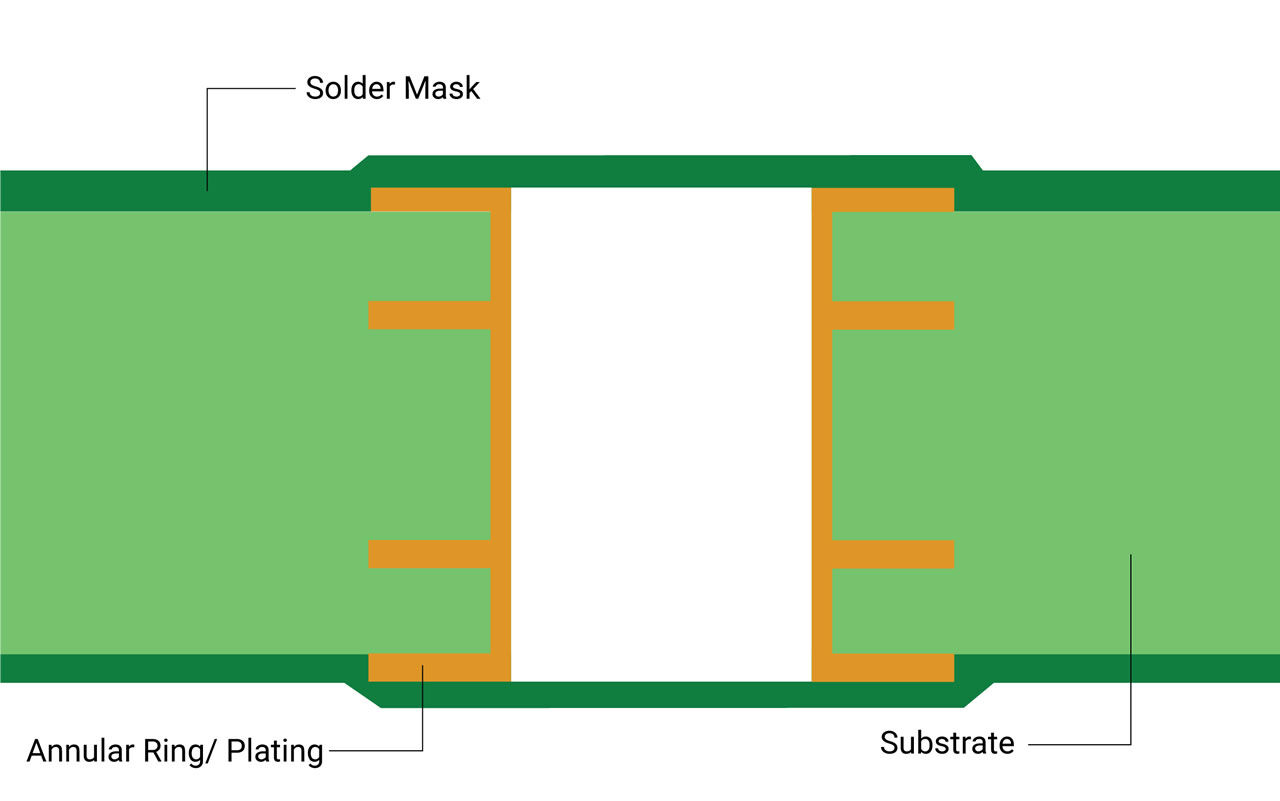

Lehim maskesi, devre kartındaki bakırı koruyucu bir tabaka oluşturarak korumak için kullanılan sıvı, foto-görüntülenebilir bir verniktir. Bakırı oksidasyon, dış iletken etkiler, lehimleme, yüksek voltaj yükselmeleri, çevresel faktörler ve diğerleri gibi arızaya neden olabilecek çeşitli sorunlardan korumak için PCB'nin her iki tarafına uygulanır. lehim maskesi kalınlığı nasıl ölçülür

Baskılı devre kartı üretim sürecinde, lehim maskesi üretim paneline püskürtülür ve ardından uygun lehim maskesi deseniyle UV ışınlarına maruz bırakılır. Daha sonra maske geliştirilir ve kurutulur. PCB'lerde lehim maskesi için yeşil yaygın bir renk olsa da, başka renklerde de mevcuttur ve şeffaf lehim maskesi de bir seçenektir.

Lehim Maskesinin Önemi

Lehim maskesi, baskılı devre kartlarının (PCB) üretim sürecinde ve genel işlevselliğinde birçok amaca hizmet eder. Daha önce de belirtildiği gibi, bakır izlerini çeşitli etkenlerden korumanın yanı sıra, montaj sırasında bitişik pedler arasında lehim köprülenmesini önler, daha kolay inceleme için görsel kontrastı artırır ve bileşen yerleştirme doğruluğuna yardımcı olur.

Lehim Maskesi Çeşitleri

PCB'lerde lehim maskesi için en yaygın renk yeşil olsa da, kırmızı, mavi, siyah, beyaz ve daha fazlası gibi çeşitli başka renk seçenekleri de mevcuttur. Renk seçimi estetik, marka gereksinimleri veya belirli uygulamalara göre değişebilir. Ayrıca, alttaki özelliklerin görünürlüğünün gerekli olduğu uygulamalar için şeffaflık sağlayan şeffaf bir lehim maskesi de bir seçenektir.

Lehim Maskesi Uygulama Yöntemleri

PCB yüzeyine lehim maskesi uygulamak için farklı yöntemler mevcuttur. En çok kullanılan yöntemler arasında serigrafi baskı, sıvı foto-görüntülenebilir lehim maskesi (LPI) ve kuru film lehim maskesi bulunur. Her yöntemin kendine özgü avantajları vardır ve üretim hacmi, tasarımın karmaşıklığı ve maliyet gibi faktörlere göre seçilir.

Lehim Maskesi Testi ve Muayenesi

Lehim maskesinin kalitesini ve güvenilirliğini sağlamak için çeşitli test ve muayene yöntemleri kullanılır. Bu yöntemlerden biri, daha önce de belirtildiği gibi, lehim maskesi kalınlığının ölçülmesidir. Diğer testler arasında, maskenin farklı koşullarda etkinliğini sağlamak için lehim maskesi yapışma testi, kimyasal direnç testi, termal döngü ve elektriksel testler yer alır.

Lehim Maskesi Teknolojisindeki Gelişmeler

Lehim maskesi teknolojisi, daha yüksek yoğunluklu PCB'lere olan talep, minyatürleştirme ve artan işlevsellik sayesinde gelişmeye devam ediyor. Üreticiler, gelişmiş termal direnç, çeşitli alt tabaka malzemelerine daha iyi yapışma, gelişmiş elektriksel yalıtım özellikleri ve gelişmiş paketleme teknolojileri gibi yeni montaj teknikleriyle uyumluluk sunan gelişmiş lehim maskesi malzemeleri geliştiriyor.

Çevresel Hususlar

Son yıllarda, PCB üretim sektöründe çevresel sürdürülebilirliğe artan bir ilgi görülmektedir. Birçok şirket, RoHS (Tehlikeli Maddelerin Kısıtlanması) ve REACH (Kimyasalların Kaydı, Değerlendirilmesi, Yetkilendirilmesi ve Kısıtlanması) yönetmeliklerine uygun, çevre dostu lehim maskesi malzemelerini benimseyerek zararlı madde kullanımını azaltmakta ve çevre üzerindeki etkiyi en aza indirmektedir.

Lehim Maskesi Kalınlığı Nasıl Ölçülür?

Devreleri korumak için yeterli kalınlıkta lehim maskesi gerekli olsa da, aşırı olmamasını sağlamak için lehim maskesinin kalınlığını ölçmek çok önemlidir. İletkenin üst ve yan kenarları için 7 mikrondan daha kalın bir kalınlık tercih edilir. 35 mikrometreye kadar bitmiş bakır parçalardaki lehim maskeleri için maksimum kalınlık 40 mikrometre iken, daha kalın bakır parçalar için bu kalınlık 80 mikrometreye kadar çıkabilir. Lehim maskesinin etkililiğini sağlamak için aşağıdaki yönergeleri izlemeniz önerilir:

Lehim rezistansı topraklarla temas ederse minimum halka halkası gereksinimlerini karşılayın.
Açıkta kalan izole pedleri bırakmaktan kaçının.
Lehim direncine yalnızca lehim dolgusu için tasarlanmamış kaplamalı deliklerde izin verin.
Test noktalarına veya konnektör parmaklarına lehim direnci uygulamaktan kaçının.

Lehim maskesi uygularken uygun kalınlığı elde etmek hassas bir süreçtir ve üreticilerin yüksek kaliteli baskılı devre kartları üretirken karşılaştığı birçok zorluktan biridir. Sprintpcb olarak, iyi tasarlanmış PCB üretiminin tüm aşamalarında kapsamlı deneyime sahibiz ve bilgimizi sizinle paylaşmaktan mutluluk duyuyoruz. Lehim maskesi kalınlığı gereksinimleri, lehim maskesi kalınlığını ölçme yöntemleri veya baskılı devre kartlarının üretimi, dağıtımı veya kalite değerlendirmesiyle ilgili diğer konular hakkında daha fazla bilgiye ihtiyacınız varsa, size yardımcı olmak için buradayız. Deneyimli PCB uzmanlarımızdan biriyle görüşmek için bugün Sprintpcb ile iletişime geçin.
