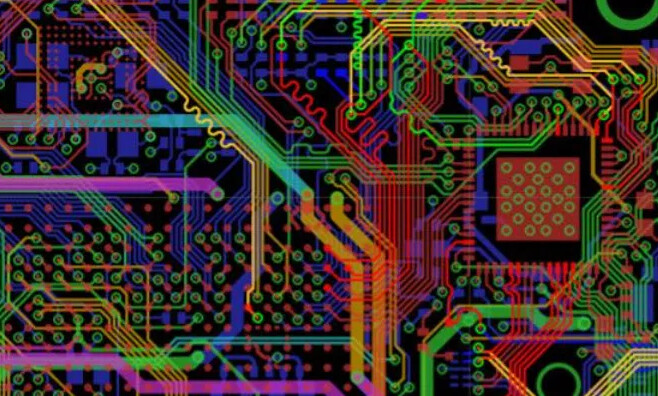

Verimli PCB yönlendirmesi, baskılı devre kartının genel performansı ve güvenilirliği için çok önemlidir. Doğru yönlendirme teknikleri, sinyal gürültüsünü ve paraziti en aza indirmeye, çapraz konuşmayı azaltmaya ve güç dağıtımını optimize etmeye yardımcı olabilir. Bu makalede, yüksek kaliteli PCB'ler tasarlamanıza yardımcı olabilecek PCB yönlendirmesi için 10 en iyi uygulamayı paylaşacağız.
- Önceden plan yapın ve net bir yönlendirme stratejisi oluşturun
PCB'nizi yönlendirmeye başlamadan önce, önceden planlama yapmanız ve net bir yönlendirme stratejisi oluşturmanız önemlidir. Bu, sinyal akışını tanımlamayı, kritik bileşenleri belirlemeyi ve bileşenlerin yerleşimine karar vermeyi içerir. İyi bir yönlendirme stratejisi, tasarım hatalarından kaçınmanıza ve sinyal bütünlüğü sorunları riskini en aza indirmenize yardımcı olacaktır.- En kısa ve en doğrudan yönlendirme yollarını kullanın
Kısa ve doğrudan yönlendirme yolları, sinyal gecikmesini en aza indirmeye, çapraz konuşmayı azaltmaya ve güç dağıtımını optimize etmeye yardımcı olabilir. Yönlendirme yaparken, izleri olabildiğince düz tutmaya çalışın ve gereksiz geçiş veya kıvrımlar kullanmaktan kaçının. Ayrıca, sinyalleri gürültülü bileşenlerin veya kartın yüksek frekanslı alanlarının yakınında yönlendirmekten kaçının.- Yüksek hızlı sinyaller için diferansiyel çiftleri kullanın
Diferansiyel çiftler, minimum çapraz konuşma ve gürültüyle yüksek hızlı sinyalleri taşımak için kullanılır. Diferansiyel çiftleri yönlendirirken, dengeli empedans sağlamak için her bir izin uzunluğunun eşit olduğundan emin olun. Ayrıca, elektromanyetik paraziti en aza indirmek için izleri mümkün olduğunca birbirine yakın tutun.- Bileşenleri işlevlerine göre gruplandırın
Bileşenleri işlevlerine göre gruplamak, yönlendirme sürecini basitleştirmeye ve sinyal bütünlüğünü iyileştirmeye yardımcı olabilir. Örneğin, güçle ilgili tüm bileşenleri tek bir alanda gruplamak, voltaj düşüşünü en aza indirmeye ve güç dağıtımını optimize etmeye yardımcı olabilir. Benzer şekilde, sinyalle ilgili tüm bileşenleri tek bir alanda gruplamak, sinyal gürültüsünü ve parazitini en aza indirmeye yardımcı olabilir.- Önce güç ve topraklama düzlemlerini yönlendirin
Bir PCB'yi yönlendirirken, öncelikle güç ve topraklama düzlemleriyle başlamak önemlidir. Bu, güç ve topraklama bağlantılarının optimize edilmesini sağlar ve gürültü ve parazit riskini azaltır. Ayrıca, sinyal izlerinin döngü alanını en aza indirerek çapraz konuşma olasılığını azaltır.- Uygun iz genişliklerini kullanın
İz genişlikleri, bir PCB'nin genel performansında önemli bir rol oynar. Yönlendirme yaparken, akım gereksinimlerine ve sinyal hızına göre uygun iz genişliklerini kullanın. Daha kalın izler daha yüksek akımları kaldırabilirken, daha ince izler parazit kapasitansını azaltmaya ve yüksek hızlı sinyalleri optimize etmeye yardımcı olabilir.- Vias kullanımını en aza indirin
Via'lar gürültü ve sinyal gecikmesine neden olabilir ve ayrıca PCB'nin toplam maliyetini artırabilir. Yönlendirme yaparken, via kullanımını en aza indirmeye çalışın ve bunları yalnızca gerekli olduğunda kullanın. Ayrıca, daha pahalı ve üretimi zor olabilen kör veya gömülü via'ları kullanmaktan kaçının.- Yüksek yoğunluklu tasarımlar için gözyaşı kullanın
Gözyaşları, bakır iletkenin via veya ped'e geçişinde bütünlüğünü korumak için kullanılır. Yüksek yoğunluklu tasarımlarda, gözyaşı damlaları kırılma riskini azaltmaya ve PCB'nin güvenilirliğini sağlamaya yardımcı olabilir. Gözyaşları kullanırken, kısa devreleri önlemek için iletken ile via veya ped arasında yeterli mesafe bıraktığınızdan emin olun.- Tasarımınızı test edin ve doğrulayın
PCB yönlendirmenizi tamamladıktan sonra, gerekli özellikleri karşıladığından emin olmak için tasarımınızı test edip doğrulamanız önemlidir. PCB'nin sinyal bütünlüğünü, güç dağıtımını ve termal performansını test etmek için simülasyon ve analiz araçlarını kullanın. Ayrıca, hataları veya tutarsızlıkları tespit edip düzeltmek için bir tasarım kuralı kontrolü (DRC) gerçekleştirin.- En son yönlendirme teknikleriyle güncel kalın
PCB yönlendirme teknikleri sürekli gelişiyor ve en son en iyi uygulamalar ve trendler hakkında güncel kalmak önemlidir. Bilgi sahibi olmak ve öğrenmek için çevrimiçi forumlara katılın, web seminerlerine ve atölyelere katılın ve sektör yayınlarını okuyun.
