RF Devre Düzeni İçin Kapsamlı Kılavuz: Kararlılık ve Güvenilirliğin Sağlanması

2024-08-15Muhabir: SprintPCB

RF PCB tasarımı, performansının genel sistemin işleyişini doğrudan etkilediği, elektronik mühendisliğinin kritik ve karmaşık bir yönüdür. RF sinyallerinin yüksek frekanslı özellikleri, devre düzeni konusunda katı gereklilikler getirir. Bu makale, RF PCB devre düzeninin temel prensiplerini inceleyerek, tasarımcıların gerçek dünya projelerinde tasarımlarını optimize ederek devrenin beklendiği gibi performans göstermesini sağlamalarına yardımcı olacaktır.

1. Sinyal Bütünlüğü: Yüksek Frekanslı Sinyal Yollarının Optimize Edilmesi

RF PCB devrelerinde sinyal bütünlüğü (SI), temel sorunlardan biridir. RF sinyallerinin yüksek frekansı nedeniyle, küçük tasarım hataları bile sinyal yansımasına, kaybına veya gecikmesine yol açarak devre performansını etkileyebilir.

1.1 Kısa Yol Tasarımı

RF PCB tasarımında, RF sinyal hatları mümkün olduğunca kısa tutulmalıdır. Bunun nedeni, daha uzun yolların iletim gecikmesini artırması ve daha uzun mesafelerde sinyal iletiminin kolayca yansıma ve radyasyon kaybına yol açabilmesidir. Kısa bir yol, iletim süresini kısaltmakla kalmaz, aynı zamanda hat uzunluğundan kaynaklanan parazitik endüktans ve kapasitans etkilerini de en aza indirerek sinyal bütünlüğünü iyileştirir.

1.2 Empedans Eşleştirme

RF PCB devrelerindeki empedans uyumsuzluğu, sinyal yansımasına yol açarak sinyal kararlılığını etkileyebilir. Bu nedenle, tasarımda iz karakteristik empedansının yük empedansıyla uyumlu olmasını sağlamak çok önemlidir. Bu genellikle iz genişliği, dielektrik malzemenin kalınlığı ve iz aralığı ayarlanarak sağlanır. Hassas empedans uyumu, yansımayı en aza indirerek sinyal iletimini daha kararlı hale getirebilir.

1.3 İz Açıları

RF sinyallerini bir RF PCB'ye yönlendirirken, dik açılı dönüşlerden kaçınılmalıdır, çünkü dik açılar sinyal yansımasına neden olur ve iletim kaybını artırır. Bunun yerine, köşelerde sinyal yansımasını ve yüksek frekans kaybını azaltan 45 derecelik veya daha yumuşak eğrilerin kullanılması önerilir.

2. Güç Bütünlüğü: Kararlı Güç Kaynağı Tasarımı

RF PCB devrelerinde güç bütünlüğü (PI), sinyal bütünlüğü kadar önemlidir. Kararlı bir güç kaynağı, yalnızca genel devre kararlılığını değil, aynı zamanda RF sinyal kalitesini de doğrudan etkiler.

2.1 Ayrıştırma Kapasitör Seçimi ve Yerleşimi

RF PCB devrelerinde, her kritik güç kaynağı düğümünün yakınına ayırma kapasitörleri yerleştirilmelidir. Bu kapasitörler, güç kaynağından gelen yüksek frekanslı gürültüyü filtreleyerek devreye temiz bir güç sinyali sağlar. Yerleştirme sırasında, ayırma kapasitörleri parazitik endüktansın etkisini en aza indirmek için güç pinlerine mümkün olduğunca yakın yerleştirilmelidir.

2.2 Güç ve Toprak Düzlemi Tasarımı

RF PCB tasarımında güç kararlılığını sağlamak için, güç düzlemi ve toprak düzlemi birbirine sıkı sıkıya bağlı olmalıdır. Bu, güç kaynağının parazitik endüktansını azaltır ve güç gürültüsünün sinyaller üzerindeki etkisini en aza indirir. Sıkıca bağlı bir güç ve toprak düzlemi aynı zamanda düşük empedanslı bir güç yolu oluşturarak, yüksek hızlı çalışma sırasında güç kaynağının kararlılığını sağlar.

2.3 Güç Dağıtım Şebekesi (PDN) Tasarımı

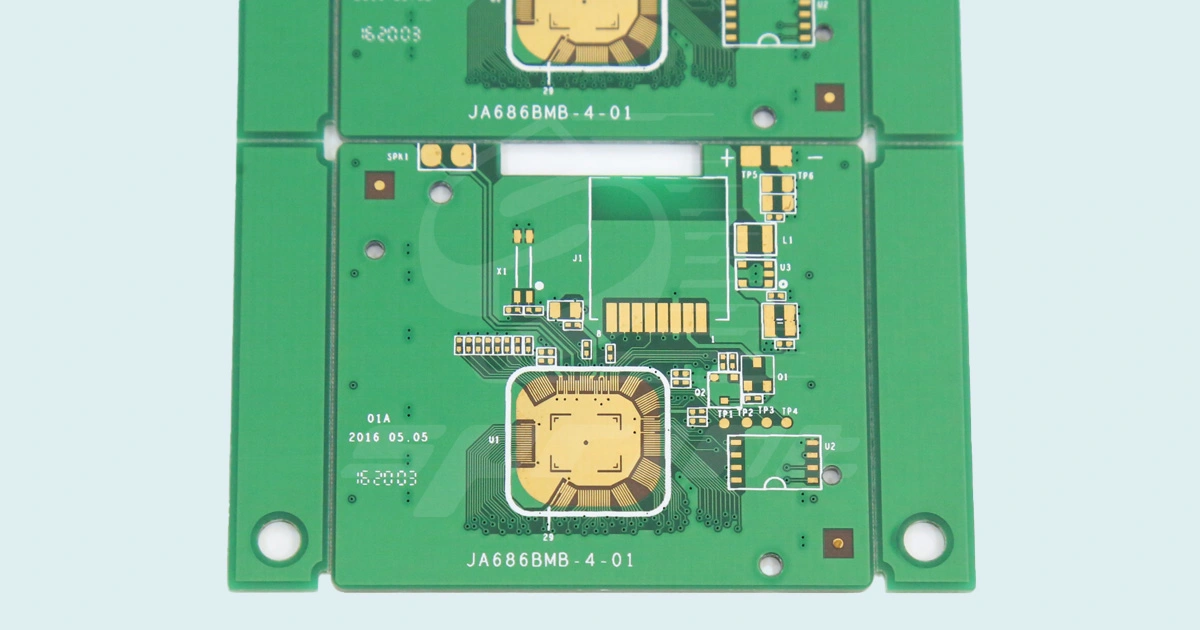

PDN, güç modülünden devrenin her noktasına güç dağıtımından sorumlu olan RF PCB tasarımının kritik bir parçasıdır. PDN'yi tasarlarken, güç sinyali bütünlüğünü ve kararlılığını sağlamak için güç dağıtımını, ayırma kapasitörünün yerleşimini ve güç ile toprak katmanları arasındaki bağlantıyı göz önünde bulundurun. RF devresi

3. Toprak Düzlemi Tasarımı: Sinyal Dönüş Yollarının Optimize Edilmesi

RF PCB devrelerindeki topraklama düzlemi, yalnızca bir akım dönüş yolu sağlamakla kalmaz, aynı zamanda bir kalkan görevi görerek elektromanyetik parazitleri izole eder. İyi tasarlanmış bir topraklama düzlemi, devrenin parazit bağışıklığını etkili bir şekilde artırabilir.

3.1 Toprak Düzlemi Bütünlüğünün Korunması

Tasarımcılar, RF PCB tasarımında toprak düzlemini bölmekten kaçınmalıdır; çünkü bu, sinyal dönüş yolunu bozarak dönüş yolu uzunluğunun artmasına ve dolayısıyla sinyal yansımasına ve girişime neden olabilir. Bu nedenle, özellikle yoğun sinyal alan ve toprak düzleminin geçiş yolları veya diğer izler tarafından kesilmemesi gereken alanlarda, toprak düzleminin sürekliliğini ve bütünlüğünü korumak çok önemlidir.

3.2 Çok Katmanlı PCB Tasarımı

Yüksek yoğunluklu RF PCB devrelerinde, çok katmanlı PCB'lerin kullanımı, sinyal katmanlarını toprak katmanlarından etkili bir şekilde ayırarak sinyal karışmasını ve elektromanyetik girişimi azaltabilir. Bu tür tasarımlarda, güç ve toprak düzlemleri genellikle iyi bir bağlantı oluşturmak için bitişik katmanlara yerleştirilir ve bu da elektromanyetik girişimi daha da azaltır.

3.3 Sinyal Katmanı ve Toprak Katmanı Arasındaki Bağlantı

RF PCB tasarımında sinyal ve toprak katmanları arasındaki sıkı bağlantı, sinyaller üzerindeki parazitik endüktans ve kapasitans etkilerini azaltabilir, sinyal dönüş yolunu kısaltabilir ve sinyal kararlılığını sağlayabilir. Bu nedenle, tasarımda sinyal iletiminin güvenilirliğini artırmak için sinyal katmanı ile toprak katmanı arasındaki mesafe mümkün olduğunca yakın olmalıdır.

4. Elektromanyetik Girişim ve Uyumluluk (EMI/EMC): Elektromanyetik Ortamın Kontrolü

Yüksek frekanslı ortamlarda çalışan RF PCB devreleri, elektromanyetik girişime (EMI) karşı hassastır ve aynı zamanda elektromanyetik gürültü kaynağı da olabilir. İyi bir EMI/EMC tasarımı, elektromanyetik girişimi azaltabilir ve devrenin düzgün çalışmasını sağlayabilir.

4.1 Koruma Önlemleri

RF PCB devrelerinde, elektromanyetik parazitlenmeyi önlemenin en etkili yollarından biri ekranlamadır. Devrede metal ekranlar kullanılarak veya PCB tasarımına ekranlama katmanları eklenerek, devre ile dış ortam arasındaki elektromanyetik gürültü izole edilebilir. Ayrıca, parazit önleme kabiliyetini daha da artırmak için hassas bölgelere ekranlama hatları eklenebilir.

4.2 Filtrelerin Uygulanması

RF PCB tasarımında, özellikle güç girişleri veya hassas sinyal yolları gibi önemli düğüm noktalarında filtrelere sıklıkla ihtiyaç duyulur. Filtreler, yüksek frekanslı gürültüyü etkili bir şekilde bastırarak devre içinde yayılmasını önleyebilir ve böylece devrenin elektromanyetik uyumluluğunu artırabilir.

4.3 Gürültü Bağlantısından Kaçınma

RF PCB tasarımında, gürültülü sinyal hatları hassas sinyal hatlarıyla paralel veya kesişmemelidir. Rasyonel yerleşim tasarımıyla, yüksek gürültülü alanlar ile hassas alanlar arasındaki bağlantıyı azaltarak elektromanyetik girişimin sinyalleri etkilemesini önleyin.

5. İz ve Aralık Tasarımı: Sinyal İletim Yollarının Optimize Edilmesi

RF PCB devrelerindeki sinyal izlerinin tasarımı, sinyal iletiminin kalitesini doğrudan etkiler. Mantıklı iz tasarımı, sinyal kaybını ve paraziti azaltarak devre performansının istikrarını sağlar.

5.1 İz Genişliği

RF PCB tasarımında iz genişliği, sinyalin frekansına ve PCB malzemesinin dielektrik sabitine göre belirlenmelidir. Genellikle, sinyal frekansı ne kadar yüksekse, iletim kaybını azaltmak için iz de o kadar geniş olmalıdır. İz genişliğindeki değişiklik, genişlik değişimlerinin neden olduğu ve sinyal yansımasına yol açan kesintili empedansı önlemek için empedans uyumunu da dikkate almalıdır.

5.2 İz Aralığı

Yüksek frekanslı RF PCB devreleri tasarlanırken, farklı sinyal hatları arasındaki boşluk, sinyaller arasındaki çapraz konuşmayı azaltacak kadar büyük olmalıdır. Özellikle yüksek hızlı sinyal iletiminde, sinyal hatları arasındaki kuplaj etkisi sinyal kalitesini düşürebileceğinden, aralık mümkün olduğunca artırılmalı veya çapraz konuşmayı azaltmak için ekranlama izleri kullanılmalıdır.

5.3 Diferansiyel Sinyal İzleri

Yüksek hızlı seri veri hatları gibi bazı yüksek frekanslı RF PCB sinyalleri için diferansiyel sinyal iletimi kullanılabilir. Diferansiyel sinyaller, dış parazitlere karşı güçlü bir dirence sahiptir ve sinyal hatlarının çevreye yayılımını da azaltabilir. RF PCB tasarımında, sinyal iletim gecikmesi farkından kaçınmak için diferansiyel sinyal izlerinin uzunluğu tutarlı olmalıdır.

6. Yaygın Düzen Hataları ve Önleme Yöntemleri

Pratik RF PCB tasarımında, bazı yaygın yerleşim hataları devre performansının düşmesine neden olabilir. Aşağıda bazı yaygın sorunlar ve bunlardan nasıl kaçınılacağı açıklanmıştır:

6.1 Toprak Düzlemi Bütünlüğünün Göz Ardı Edilmesi

Bazı tasarımcılar, yerleşim sırasında topraklama düzleminin bütünlüğüne dikkat etmeyerek sinyal yolu kesintilerine yol açarlar. Topraklama düzleminin sürekliliğini sağlayın ve kesintileri en aza indirin. Eksik bir topraklama düzlemi, sinyal dönüş yollarının artmasına ve gereksiz elektromanyetik girişime neden olabilir.

6.2 Sinyal Dönüş Yolunu Dikkate Almamak

RF PCB tasarımında sinyal dönüş yolu makul bir şekilde tasarlanmazsa, gereksiz elektromanyetik girişime yol açabilir. Dönüş yolunu mümkün olduğunca kısa ve doğrudan olacak şekilde dikkatlice planlayın. Yanlış planlanmış dönüş yolları parazitik endüktansı artırarak sinyal kararlılığını etkiler.

6.3 Vias'ın Aşırı Kullanımı

RF PCB tasarımında, geçiş yolu (via) kullanımı en aza indirilmelidir. Her geçiş yolu, sinyalin parazitik endüktans ve kapasitans etkilerini artırarak sinyal iletim kalitesini etkiler. Özellikle yüksek frekanslı sinyal yollarında, çok fazla geçiş yolu sinyal kalitesini önemli ölçüde düşürebilir. RF PCB devrelerinin yerleşim tasarımı karmaşık ve oldukça dikkatli bir süreçtir. Yukarıdaki RF PCB yerleşim prensiplerini izleyerek, tasarımcılar elektromanyetik paraziti etkili bir şekilde azaltabilir, sinyal iletim bütünlüğünü ve güç kararlılığını sağlayabilir ve böylece tüm RF PCB devresinin performansını iyileştirebilir. Pratik projelerde, tasarımcılar en iyi RF PCB tasarım sonuçlarını elde etmek için yerleşimi belirli uygulama senaryolarına göre sürekli olarak optimize etmelidir. SprintPCB ile ortaklık, bu tasarım prensiplerinin uzmanca uygulanmasını sağlayarak, modern elektroniğin zorlu gereksinimlerini karşılayan yüksek kaliteli RF PCB çözümleri sunar.
