PCB Kart Tasarımı, Üretimi ve İnovasyonunda Ustalaşma: SprintPCB Uzmanlarından Kapsamlı Bir Kılavuz

giriiş

Günümüzün hızlı elektronik dünyasında, PCB Kartı, tüketici cihazlarından endüstriyel makinelere kadar hemen hemen her cihazın omurgasını oluşturmaktadır. SprintPCB olarak, mühendislerin, yeni kurulan şirketlerin ve Fortune 500 şirketlerinin taleplerini karşılamak üzere tasarlanmış, son teknoloji PCB Kartı çözümleri sunma konusunda uzmanlaşıyoruz. Bu kılavuz, PCB Kartı teknolojisinin inceliklerini derinlemesine inceleyerek, projelerinizi performans, güvenilirlik ve ölçeklenebilirlik açısından optimize etmek için uygulanabilir bilgiler sunmaktadır.

PCB Kartı Nedir? Modern Elektroniğin Temeli

PCB Kartı (Baskılı Devre Kartı), iletken yollar, pedler ve izler kullanarak elektronik bileşenleri mekanik olarak destekleyen ve elektriksel olarak bağlayan lamine bir alt tabakadır. Geleneksel noktadan noktaya kablolamanın aksine, PCB Kartları montajı kolaylaştırır, hataları azaltır ve tekrarlanabilirliği artırır.

• Temel Bileşenler: Alt tabaka (FR-4, seramik), bakır katmanlar, lehim maskesi, serigrafi.
• Uygulamalar: Akıllı telefonlar (minyatürleştirilmiş PCB Kartları), otomotiv sistemleri (yüksek sıcaklık kartları), tıbbi cihazlar (esnek devreler).
• Önemli Olan: İyi tasarlanmış bir PCB Kartı, sinyal bütünlüğünü, termal yönetimi ve IPC-6012 gibi endüstri standartlarına uyumu garanti eder.

Yüksek Performanslı PCB Kartlarının 7 Rakipsiz Avantajı

Birinci sınıf PCB Kartlarına yatırım yapmak, ürünün yaşam döngüsü boyunca kazanç sağlar:

1. Hassas Mühendislik: Karmaşık tasarımlar için lazerle delinmiş mikro delikler ve sıkı toleranslar (±0,05 mm).
2. Dayanıklılık: Alev geciktirici yüzeyler (UL94-V0) zorlu ortamlara dayanıklıdır.
3. Sinyal Bütünlüğü: Kontrollü empedans izleri EMI/RFI girişimini en aza indirir.
4. Maliyet Verimliliği: Otomatik montaj, işçilik maliyetlerini %40-60 oranında azaltır.
5. Ölçeklenebilirlik: Tutarlı kaliteyle hızlı prototiplemeden seri üretime.
6. Sürdürülebilirlik: Kurşunsuz kaplamalar (ENIG, HASL) RoHS direktiflerine uygundur.
7. Özelleştirme: Sert, esnek ve sert-esnek PCB Kartları için destek.

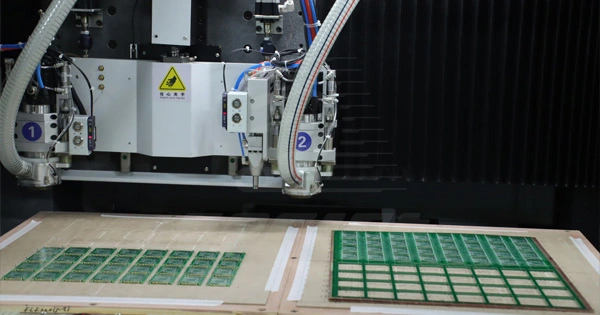

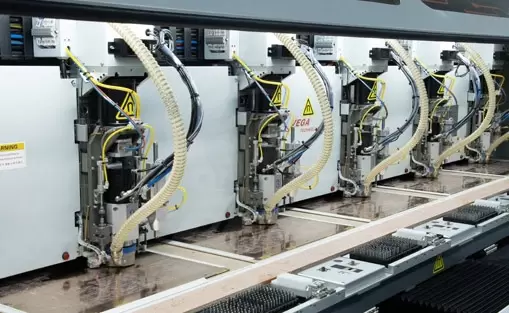

Sahne Arkası: SprintPCB'nin PCB Kart Üretimindeki Mükemmelliği

PCB Kart üretim sürecimiz, son teknolojiyi titiz kalite kontrolüyle birleştirir:

Tasarım Doğrulaması

• Gerber dosyalarındaki hataları ortadan kaldırmak için DFM/DFA kontrolleri yapılır.
• Termal ve mekanik stres analizleri için 3D simülasyonlar.

Malzeme Seçimi

• Otomotiv/askeri uygulamalar için yüksek Tg'li FR-4.
• Giyilebilir cihazlarda esnek PCB Kartları için poliimid.

Katman İstifleme ve Aşındırma

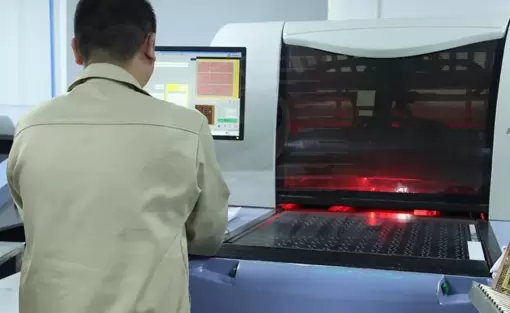

• 6μm iz genişliği doğruluğu için lazer doğrudan görüntüleme (LDI).
• HDI kartları için plazma aşındırma.

Test ve Sertifikasyon

• Otomatik optik muayene (AOI) ve uçan prob testi.
• Görev açısından kritik uygulamalar için IPC Sınıf 3 uyumluluğu.

Mükemmel PCB Kartı Nasıl Seçilir: Alıcının Kontrol Listesi

Bu faktörleri değerlendirerek maliyetli hatalardan kaçının:

• Malzeme: FR-4 (bütçe dostu), Rogers 4350B (yüksek frekans), alüminyum (ısı dağılımı).
• Katman Sayısı: Basit devreler için 1-2 katman, gelişmiş hesaplamalar için 12+ katman.
• Yüzey İşlem: ENIG (korozyon direnci) ve OSP (kısa raf ömrü için uygun maliyetli).
• Sertifikalar: ISO 9001, IATF 16949 (otomotiv) ve ITAR (savunma).

PCB Kart Tasarımında En Sık Karşılaşılan 5 Hata (ve Bunları Nasıl Düzeltebilirsiniz)

Deneyimli mühendisler bile şu sorunlarla karşılaşıyor:

1. Yetersiz Boşluk: 0,2 mm'den daha kısa aralıklarla yerleştirilmiş izler kısa devre riski taşır.
   • Düzeltme: Aralıklar için IPC-2221 yönergelerini izleyin.
2. Termal Sıcak Noktalar: Zayıf ısı dağılımı, bileşen ömrünü azaltır.
   • Çözüm: Termal geçişler ve bakır dökümleri ekleyin.
3. Sinyal Çapraz Konuşması: Yüksek hızlı hatların paralel yönlendirilmesi.
   • Çözüm: Toprak düzlemlerini ve diferansiyel çiftleri kullanın.
4. DFM İhmali: Fabrika binasının yeteneklerini göz ardı etmek.
   • Çözüm: PCB kartı üreticinizle erken işbirliği yapın.
5. Aşırı Karmaşık Düzenler: Aşırı katmanlar maliyetleri şişirir.
   • Çözüm: Modüler tasarım uygulamalarıyla basitleştirin.

Mühendisler PCB Kartı Çözümleri İçin Neden SprintPCB'ye Güveniyor?

15+ yıllık uzmanlığıyla SprintPCB şu özellikleriyle öne çıkıyor:

• Hız: Acil projeler için 24 saat içinde prototipleme süreci.
• Hassasiyet: 0,1 mm mikrovia delme için gelişmiş ekipman.
• Küresel Destek: ABD, Çin ve Almanya'daki fabrikalar.
• Şeffaflık: Gerçek zamanlı sipariş takibi ve detaylı test raporları.

Çözüm

İster bir IoT sensörü ister bir uydu iletişim sistemi geliştiriyor olun, PCB kartı tasarımı ve üretiminde uzmanlaşmak vazgeçilmezdir. Teknik uzmanlığımızdan, sektör sertifikalarımızdan ve müşteri odaklı felsefemizden yararlanmak için SprintPCB ile iş ortaklığı yapın.

Projenizi bir üst seviyeye taşımaya hazır mısınız? Bugün ücretsiz PCB Kartı teklifi isteyin ve 10.000'den fazla memnun müşteriye katılın!
