HDI PCB

HDI PCB

Kompakt, Yüksek Performanslı Elektroniklerde Kullanılan Microvia Teknolojisi | 1+N+1 ila 4+N+4 Yığınları | İnce Çizgiler ve Boşluklar | RoHS ve UL Sertifikalı

homeEv > PCB Üretimi > HDI PCB

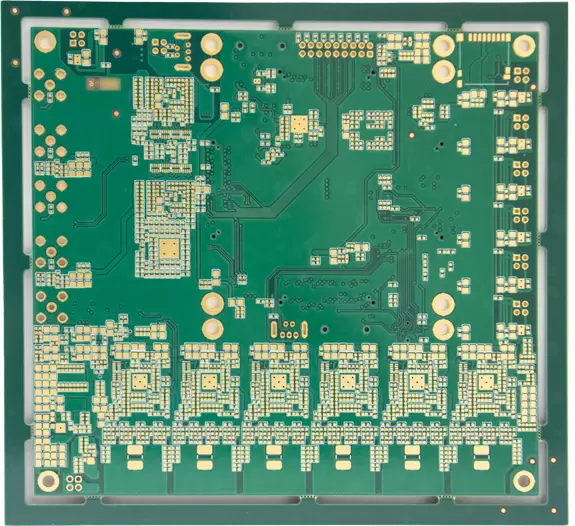

HDI PCB

Ultra ince devreler için mikro kör ve gömülü geçişler

Alan tasarrufunu ve işlevsel yoğunluğu en üst düzeye çıkarır

Daha kısa bağlantılarla daha iyi sinyal bütünlüğü sağlar

Daha ince, daha hafif levha yapılarında daha yüksek katman sayılarını destekler

Akıllı telefonlarda, tabletlerde ve giyilebilir elektronik cihazlarda kullanılır

GetQuoteNowGet Quote
HDI PCB

Süreç Yetenekleri

ÖzellikTeknik özellikler
Katman sayısı4 – 24 katman standart, 40 katman gelişmiş, 60 katman prototip
HDI Yapıları3+N+3, 4+N+4, Ar-Ge'deki herhangi bir katman
PCB kalınlığı0,40 mm - 6,0 mm
Bakır ağırlıklar (bitmiş)0,5 OZ – 6 OZ
MalzemelerYüksek performanslı FR4, halojensiz FR4, Rogers
Maksimum boyutlar546 mm x 662 mm
Minimum iz ve boşluk0,075 mm / 0,075 mm
Minimum mekanik matkap0,15 mm
Yüzey kaplamaları mevcutturHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, Daldırma Kalay, Daldırma Gümüş, Elektrolitik altın, Altın parmaklar
Minimum lazer matkabı0.10mm standart, 0.075mm ileri
Özel İşlemlerKör/Gömülü Geçişler, Geçiş Pedleri, Arka Delme, Yan Kaplama, Gömme Delikler
HDI PCB'ler için Neden SprintPCB'yi Seçmelisiniz?
SprintPCB, lazerle delinmiş mikro delikler, ince çizgiler ve boşluklar ve 1+N+1 ila 4+N+4 gibi gelişmiş yığınlama yapılarına sahip HDI PCB'lerin üretiminde uzmanlaşmıştır . Hassas üretim süreçlerimiz , kompakt, yüksek hızlı elektronik uygulamalar için yüksek yoğunluklu ara bağlantılar, mükemmel sinyal bütünlüğü, a ve üstün güvenilirlik sağlar .
Prototipten Üretime – Her Aşamada Sizi Destekliyoruz

  • Mühendislik Desteği

  • Prototipleme Hizmetleri

  • Hızlı Geri Dönüş

  • Seri Üretime Sorunsuz Geçiş

PCB Üretim Ekipmanları
SprintPCB, ortaklarımıza katma değerli, verimli üretim ve yüksek kaliteli ürünler sunmak için sektördeki en gelişmiş ekipmanlarla çalışmaktadır.

HDI PCB Projenize Başlamaya Hazır Mısınız?

Teklif İsteyin / Gerber Dosyanızı Gönderin

HDI PCB'ler hakkında SSS

HDI PCB FAQHDI için malzemeleri nasıl seçerim?
IPC-T-50M'deki yeni tanıma göre, mikrovia, hedef arazide sonlanan, maksimum en boy oranı 1:1 olan, yapının yakalama kara folyosundan hedef araziye kadar ölçülen toplam derinliği 0,25 mm'yi aşmayan kör bir yapıdır.
HDI PCB FAQNeden HDI PCB'lere yönelmeliyim?
IPC-T-50M'deki yeni tanıma göre, mikrovia, hedef arazide sonlanan, maksimum en boy oranı 1:1 olan, yapının yakalama kara folyosundan hedef araziye kadar ölçülen toplam derinliği 0,25 mm'yi aşmayan kör bir yapıdır.
HDI PCB FAQLazer matkap hassasiyeti nedir?
IPC-T-50M'deki yeni tanıma göre, mikrovia, hedef arazide sonlanan, maksimum en boy oranı 1:1 olan, yapının yakalama kara folyosundan hedef araziye kadar ölçülen toplam derinliği 0,25 mm'yi aşmayan kör bir yapıdır.
HDI PCB FAQHDI PCB'ler maliyetimi nasıl düşürüyor?
IPC-T-50M'deki yeni tanıma göre, mikrovia, hedef arazide sonlanan, maksimum en boy oranı 1:1 olan, yapının yakalama kara folyosundan hedef araziye kadar ölçülen toplam derinliği 0,25 mm'yi aşmayan kör bir yapıdır.
HDI PCB FAQHDI PCB nedir?
IPC-T-50M'deki yeni tanıma göre, mikrovia, hedef arazide sonlanan, maksimum en boy oranı 1:1 olan, yapının yakalama kara folyosundan hedef araziye kadar ölçülen toplam derinliği 0,25 mm'yi aşmayan kör bir yapıdır.
