PCB Üzerindeki Lehim Topu: Modern Elektronik Üretiminde Önemli Bir Bileşen

2023-07-27Muhabir: SprintPCB

Modern elektronik ürünlerin son derece karmaşık işlevsellik ve performansa nasıl ulaştığını hiç merak ettiniz mi? Bu dijital çağda, akıllı telefonlar, bilgisayarlar, tabletler ve kullandığımız diğer cihazlar, gelişmiş elektronik üretim teknolojilerine büyük ölçüde bağımlı. Bu son teknolojiler arasında, Lehim Topu görünüşte önemsiz bir rol oynasa da son derece önemli bir rol oynuyor. Elektronik üretim alanıyla ilgileniyorsanız, "Lehim Topu" terimini duymuş olabilirsiniz. Peki, tam olarak nedir ve amacı nedir? Bu blog yazısında, Lehim Topunun elektronik üretim endüstrisindeki önemini ve çip paketleme teknolojisi ile devre kartı bağlantılarındaki rolünü ele alacağız.

Lehim Topu Nedir?

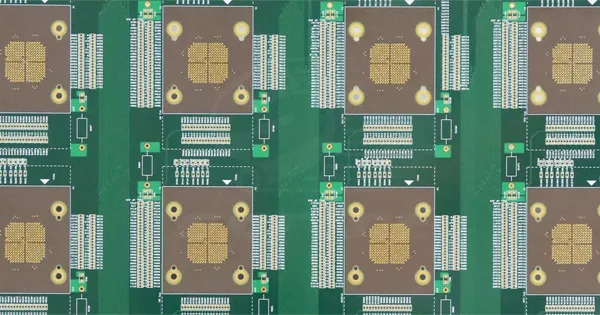

Öncelikle Lehim Topunun ne olduğunu anlayalım. Lehim Topu, genellikle kalay ve diğer alaşım elementlerinden oluşan küçük bir lehimleme malzemesidir. Bu küçük toplar genellikle uygulamanın özel gereksinimlerine bağlı olarak birkaç on mikrometreden birkaç yüz mikrometreye kadar çap aralığındadır. Lehim Topları, tutarlı bir boyut ve şekle sahip olmalarını sağlamak için özel üretim süreçleriyle elde edilebilir ve elektronik üretim endüstrisine istikrarlı ve güvenilir bir lehimleme malzemesi sağlar. Lehim toplarının ana bileşeni genellikle kalay (Sn) olup, kurşun (Pb), gümüş (Ag), bizmut (Bi), bakır (Cu) vb. gibi diğer alaşım elementlerinin eklenmesiyle farklı lehimleme alaşımları oluşturulur. Bu alaşımların seçimi lehimleme sıcaklığı, güvenilirlik gereksinimleri ve çevre düzenlemeleri gibi uygulamanın gereksinimlerine bağlıdır. lehim topu BGA

Lehim Toplarının üretim süreci

Lehim Toplarının üretim süreci yüksek düzeyde hassasiyet ve kontrol gerektirir. Yaygın üretim yöntemleri şunlardır:

Küreselleştirme yöntemi:

Bu yöntem, sıvı metalin yüksek sıcaklıktaki bir ortama damlatılarak yüzey gerilimi ve yerçekimi aracılığıyla küresel şekiller oluşturulmasını içerir. Daha büyük ölçekli ve daha homojen boyutlarda Lehim Topları üretilmesine olanak tanır.

Toz metalurjisi yöntemi:

Lehim Bilyesi alaşımlı malzemeler toz haline getirilip, özel metalurjik teknikler kullanılarak küresel şekillere preslenir. Bu yöntem, daha hassas boyut ve bileşim kontrolüne olanak tanır.

Gaz atomizasyon yöntemi:

Alaşımlı malzemeler gaz atomizasyonuna ısıtılır ve ardından bir nozul spreyi ile Lehim Topları haline getirilir. Bu yöntem, küçük boyutlu mikro küreler üretmek için uygundur.

Lehim Topunun Çip Paketleme Teknolojisindeki Rolü

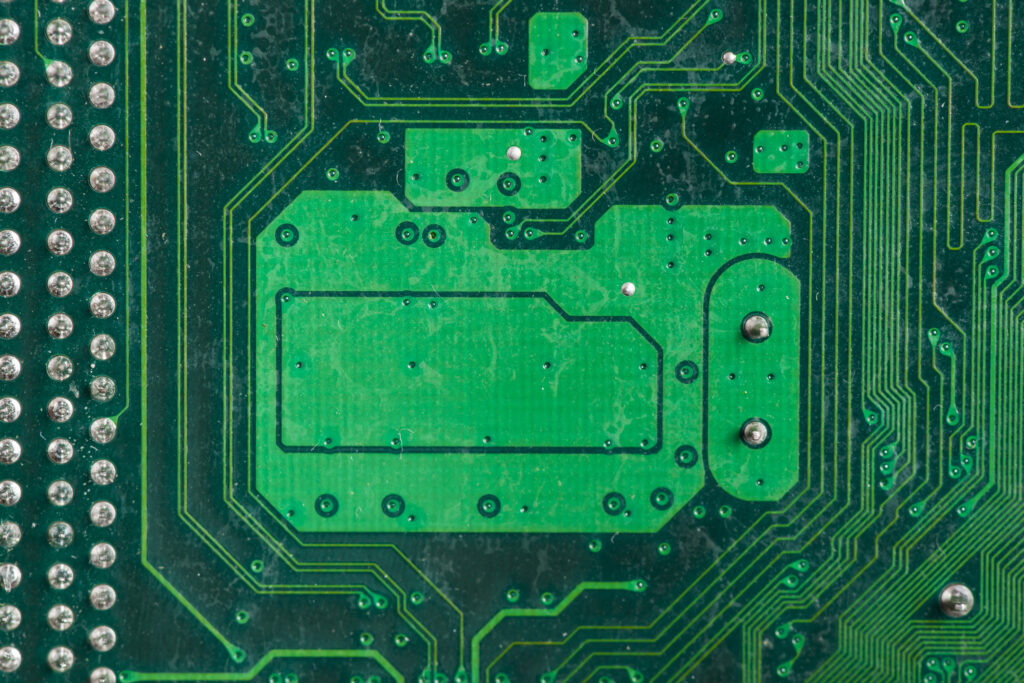

Devre kartı bağlantıları söz konusu olduğunda, Lehim Topları Yüzey Montaj Teknolojisi'nde (SMT) önemli bir rol oynar. Yüzey Montaj Teknolojisi, geleneksel delikli montajın aksine, elektronik bileşenleri doğrudan Baskılı Devre Kartı (PCB) yüzeyine monte etme yöntemidir. Lehim Topları, Yüzey Montaj Teknolojisi'nde bileşenler ve PCB arasında köprü görevi görerek devre kartındaki elektronik bileşenlerin güvenli ve güvenilir bağlantılarını sağlar. Yüzey Montaj Teknolojisi, modern elektronik üretiminde en yaygın kullanılan montaj tekniklerinden biri haline gelmiştir. Geleneksel delikli montajla karşılaştırıldığında, Yüzey Montaj Teknolojisi daha yüksek bileşen yoğunluğu, daha kısa üretim döngüleri ve gelişmiş performans sunar. Yüzey Montaj Teknolojisi'nde, elektronik bileşenlerin lehim pedlerine bir kat lehim pastası uygulanır ve ardından bileşenler bu pedlere doğru bir şekilde yerleştirilir. Daha sonra, ısıtma yoluyla, lehim pastasındaki Lehim Topları erir ve lehim pedleri ve elektronik bileşenlerin pinleriyle güvenilir lehim bağlantıları oluşturur. Yüzey Montaj Teknolojisinde Lehim Topları

Yüzey Montaj Teknolojisinde Lehim Topları

Lehim topları, Yüzey Montaj Teknolojisi'nde öncelikle iki tür bileşende kullanılır:

Yüzeye Monte Cihazlar (SMD)

Bu bileşenler, çip dirençleri, kapasitörler, transistörler, entegre devreler vb. gibi minyatür, hafif ve yüksek performanslı olmaları ile karakterize edilirler. Genellikle, lehim bilyeleri veya pedleri bulunur ve bunlar, lehim bilyesi bağlantıları aracılığıyla PCB üzerindeki ilgili pedlere bağlanır.

Küresel Izgara Dizisi (BGA)

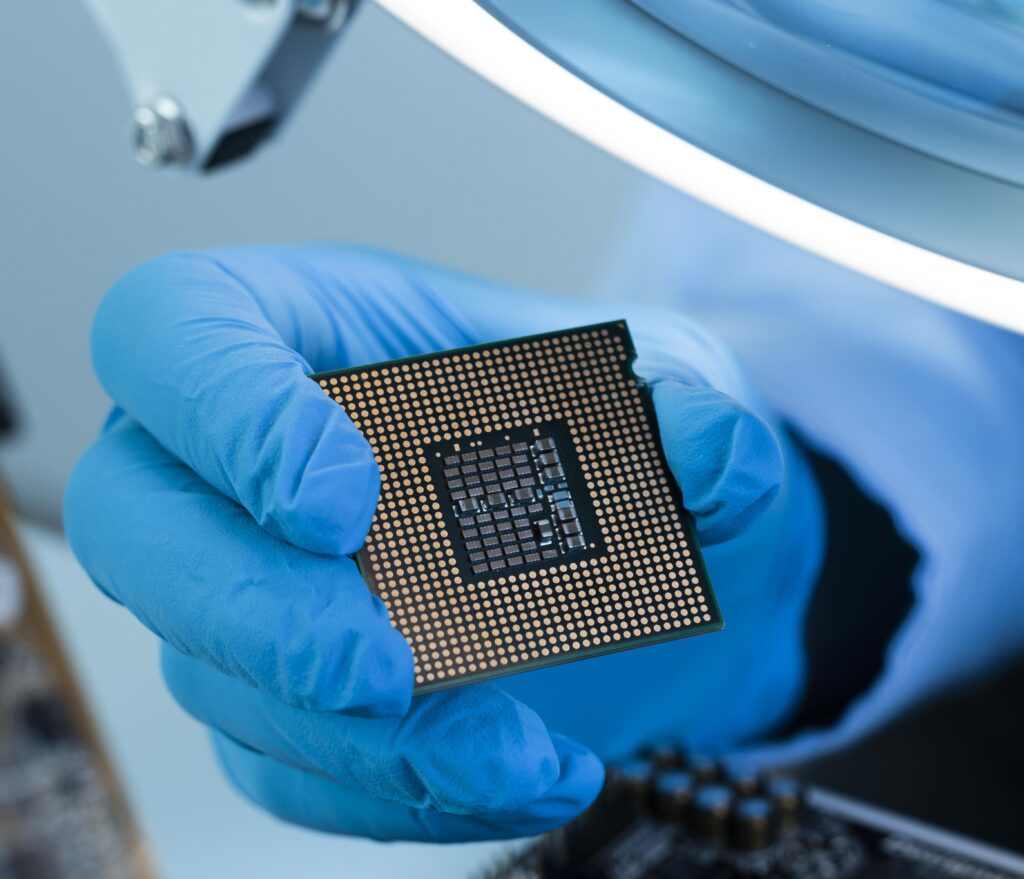

BGA paketleme, yüksek performanslı ve büyük ölçekli entegre yongalarda yaygın olarak kullanılan gelişmiş bir yonga paketleme teknolojisidir. Bir BGA yongasının tabanı, PCB üzerindeki ilgili pedlere bağlanmak için kullanılan yüzlerce hatta binlerce küçük lehim bilyesiyle kaplıdır. BGA paketlemedeki lehim bilyelerinin sayısı ve düzeni, onu yüksek yoğunluklu paketlemelerde oldukça popüler hale getirir. BGA (Bilye Izgara Dizisi) paketinde, çipin alt kısmına yerleştirilmiş ve Baskılı Devre Kartı (PCB) üzerindeki pedlerle hizalanmış birçok küçük Lehim Bilyesi bulunur. Geri akış lehimleme gibi işlemlerle, Lehim Bilyeleri pedlerle birleşerek güvenilir lehim bağlantıları oluşturur ve yongayı PCB'ye güvenli bir şekilde bağlar. BGA paketlemenin avantajları, daha fazla pin bağlantısı sağlaması, elektronik bileşenlerle PCB arasındaki temas alanını artırması ve böylece devre iletim performansını ve ısı dağılımını iyileştirmesidir. Lehim Bilyesinin yonga paketleme teknolojisindeki özel rolünü inceleyelim.

Elektrik Bağlantılarının Sağlanması:

Yongalar genellikle devre kartındaki pedlere bağlanması gereken çok sayıda küçük pin içerir. Lehimleme malzemesi olarak kullanılan Lehim Topları, çipin alt kısmına yerleştirilir ve üretim sürecinde eritilerek çipin pinleri devre kartındaki pedlerle birleştirilir. Bu bağlantı yöntemi, güvenilir elektrik bağlantıları sağlayarak çipin devre kartıyla iletişim kurmasını ve düzgün çalışmasını sağlar.

Mekanik Destek Sağlama:

Çip paketleme teknolojisi, yalnızca güvenilir elektrik bağlantıları gerektirmekle kalmaz, aynı zamanda kullanım sırasında çipin devre kartına güvenli bir şekilde sabitlenmesini de gerektirir. BGA (Top Izgara Dizisi) ambalajında küresel bir yapıya sahip olan lehim topları, bağlantı işlemi sırasında küre şeklinde bir lehim bağlantısı oluşturur. Bu küre şeklindeki lehim bağlantılarının tasarımı, çip için mekanik destek sağlayarak çip ile devre kartı arasındaki mekanik gerilimi azaltır. Ayrıca, sıcaklık değişimlerinde belirli bir esneklik sağlayarak bağlantının güvenilirliğini artırır.

Yüksek Yoğunluklu Bağlantı Desteği:

BGA (Bilyalı Izgara Dizisi) paketleme teknolojisi, küresel lehim bilyelerinin tasarımı sayesinde çip pinlerinin daha sıkı bir şekilde düzenlenmesine olanak tanır ve yüksek yoğunluklu bağlantılar sağlar. Geleneksel lehimli pin paketlerine kıyasla, BGA paketleme daha fazla pin sağlayarak çiplerin daha karmaşık işlevleri ve daha yüksek performanslı uygulamaları yönetmesini sağlar. Lehim bilyelerinin tasarımı ve üretimi, BGA paketlemedeki pin aralığını ve sayısını belirler ve bu da onu yüksek yoğunluklu bağlantılar elde etmek için kritik hale getirir.

Isı dağılımı performansında iyileştirme:

Bazı yüksek performanslı ve yüksek güçlü çip uygulamalarında, ısı dağılımı dikkate alınması gereken önemli bir faktördür. Lehim bilyelerinin varlığı, çip ile devre kartı arasında küçük boşluklar oluşturabilir ve bu boşluklar, çip çalışırken ısı dağılımında rol oynar. Bu, çip tarafından üretilen ısının devre kartına verimli bir şekilde iletilmesine yardımcı olarak genel sistemin ısı dağılımı performansını artırır. Lehim Bilyesinin çip paketleme teknolojisindeki rolü çok önemlidir. Yalnızca güvenilir elektrik bağlantıları ve mekanik destek sağlamakla kalmaz, aynı zamanda yüksek yoğunluklu ara bağlantıları mümkün kılar ve ısı dağılımı performansını iyileştirir. Lehim Bilyelerinin dikkatli tasarımı ve üretimi sayesinde, BGA paketleme teknolojisi daha yüksek performans, daha yüksek yoğunluk ve daha güvenilir elektronik ürünler elde eder. Bu nedenle, modern elektronik üretiminde, çeşitli uygulama senaryolarında elektronik ürünlerin mükemmel performansını sağlamak için Lehim Bilyelerinin optimize edilmesi ve kontrol edilmesi çok önemlidir. Yüzey Montaj Teknolojisinde (SMT) Lehim Bilyesi kullanımı, geleneksel delikli montaja kıyasla bazı önemli avantajlar ve dezavantajlar getirir.

Lehim Topunun Avantajları:

Arttırılmış Bileşen Yoğunluğu:

SMT, PCB üzerine daha fazla bileşenin yoğun bir şekilde yerleştirilmesine olanak tanır, böylece devre kartının yoğunluğu ve performansı artar.

Azaltılmış PCB Boyutu:

SMT komponentlerinin daha küçük boyutlu olması nedeniyle daha küçük PCB'ler tasarlanabilir, bu da hafiflik ve taşınabilirliğe katkıda bulunur.

Gelişmiş Elektrik Performansı:

Lehim Topu, lehimli bağlantılarda düşük direnç ve düşük endüktans sağlayarak sinyal iletimi ve güç kaynağının kararlılığına fayda sağlar.

Lehim Toplarının Dezavantajları:

Montaj karmaşıklığı:

Lehimleme işlemi, montaj sırasında yüksek ekipman ve teknoloji gerektiren küçük lehim topları içerir.

Onarım zorluğu:

Lehimleme tamamlandıktan sonra, yüzeye monte bileşenlerin onarımı veya değiştirilmesi, geleneksel tak-çalıştır montajına kıyasla daha zorludur. Lehim bilyeleri, Yüzey Montaj Teknolojisi'nde (SMT) önemli bir rol oynar; modern elektronik ürünlerin kompakt, yüksek performanslı ve yüksek yoğunluklu olmasını sağlayan temel bileşenlerden biridir. Lehim bilyelerinin sağladığı güvenilir bağlantılar sayesinde, elektronik bileşenler PCB'lere güvenli bir şekilde monte edilebilir ve yüksek kaliteli lehim bağlantıları oluşturulabilir. Yüzey Montaj Teknolojisi ile ilgili bazı zorluklara rağmen, avantajları dezavantajlarından çok daha ağır basar ve bu da onu elektronik üretim alanında vazgeçilmez bir teknoloji haline getirir. Yüksek kaliteli kaynak bağlantıları sağlamak söz konusu olduğunda, elektronik üretim endüstrisi bir dizi süreç kontrolü, kalite denetimi ve hata analizi önlemi uygulamalıdır. İlk olarak, kaynak süreci kontrolü, yüksek kaliteli kaynak bağlantıları sağlamada önemli bir adımdır. Bu, kaynak işlemi sırasında Lehim Bilyelerinin tamamen eriyip çip pimleri ve lehim pedleriyle uygun bağlantılar oluşturabilmesini sağlamak için sıcaklık profillerinin optimize edilmesini içerir. Ayrıca, kaynak parametrelerinin doğruluğunu ve kararlılığını sağlamak için kaynak ekipmanlarının düzenli kalibrasyonu ve bakımı şarttır. İkinci olarak, kalite denetimi ve testleri, kaynak bağlantılarının güvenilirliğini doğrulamanın hayati önem taşıyan araçlarıdır. X-ışını muayenesi ve ultrasonik test teknikleri, kaynak bağlantılarının kalitesini tahribatsız bir şekilde inceleyerek lehim bağlantılarında boşluk, çatlak veya başka kusurların olmadığından emin olabilir. Ayrıca, lehim bağlantılarının darbe testi, titreşim testi ve sıcaklık döngüsü testi gibi çeşitli fiziksel ve çevresel testlere tabi tutulması, kaynak kalitesi ve güvenilirliğini değerlendirmede kritik adımlardır. Son olarak, hata analizi ve iyileştirme, yüksek kaliteli kaynak bağlantıları sağlamak için devam eden bir süreçtir. Boşluk, hizalama hatası ve aşırı erime gibi yaygın kaynak hataları analiz edilerek sorunların temel nedenleri belirlenebilir. Hata analizi sonuçlarına dayanarak, kaynak kalitesini ve güvenilirliğini artırmak için sıcaklık parametreleri, ısı kaynağı dengesi, kaynak süresi vb. ayarlanarak kaynak sürecinde iyileştirmeler yapılabilir. Özetle, elektronik üretim endüstrisi, her bir Lehim Topunun en iyi bağlantı işlevini yerine getirebilmesini sağlamak için lehimleme süreçlerinin ve kalite kontrolünün optimizasyonuna öncelik vermelidir. Modern elektronik üretiminde önemli bir bileşen olan Lehim Topu, yongaları ve devre kartlarını bağlamada önemli bir rol oynar. BGA paketleme ve yüzey montaj teknolojilerinde vazgeçilmezdir ve elektronik ürünlerin güvenilirliğini ve performansını garanti eder. Yüksek kaliteli lehimleme bağlantılarını garantilemek için, lehimleme süreçlerinin sıkı kontrolü, kalite denetimi, test ve zamanında hata analizi ve iyileştirmeler gereklidir.Lehim Topları konusunda derin bir anlayış ve titiz bir yönetim sayesinde, elektronik üretim sektörünü daha üst bir seviyeye taşıyabilir ve sürekli gelişen pazar taleplerini karşılayabiliriz.
