Sürekli gelişen modern teknoloji dünyasında, elektronik ürünler hayatımızda giderek daha önemli bir rol oynuyor. Elektronik cihazların çekirdeği olan Baskılı Devre Kartları (PCB'ler), elektrik sinyallerinin iletimini sağlıyor ve bileşenler arasında bağlantı görevi görüyor. Ancak, bu verimli elektronik ürünlerin rahatlığının tadını çıkarırken, çok az kişi PCB'lerin ardındaki karmaşık üretim sürecini, karakter baskısının öneminin dikkat çekici bir şekilde ortaya çıktığını düşünüyor. Yüksek teknolojili elektronik ürünleri takdir etsek de, çok az kişi karakter baskısının ardındaki gizemlere dikkat ediyor. Peki, karakter baskı süreci tam olarak nedir? PCB üretiminde nasıl bir rol oynar? Karakter baskısının doğruluğunu ve kalitesini nasıl sağlarız? Bu kritik karakter baskı sürecinin sırlarını birlikte keşfedelim ve inceliklerini ve zorluklarını inceleyelim.
Karakter baskı işlemi başlamadan önce, gerekli hazırlıklar yapılmalıdır. Bu, baskı ekipmanı ve malzemelerinin iyi durumda olduklarından ve üretim gereksinimlerini karşıladıklarından emin olmak için kapsamlı bir incelemeyi içerir. Ayrıca, baskının doğruluğunu ve kalitesini sağlamak için PCB (Baskılı Devre Kartı) iyice temizlenmelidir. Karakter baskı işleminde ilk adım, basılacak devre desenlerini ve işaretlerini hazırlamaktır. Bu desenler genellikle elektronik dosyalar biçimindedir ve boyut ve konumlarının PCB kartı yüzeyine mükemmel şekilde uymasını sağlamak için profesyonel yazılımlar kullanılarak grafik işleme ve ayarlamalar gerektirir. Karakter baskısı yapmadan önce, baskı ekipmanının hassas bir şekilde yapılandırılması gerekir. Bu, baskı işleminin kararlılığını ve doğruluğunu sağlamak için serigrafi baskı makinesinin baskı hızı, basıncı ve sıcaklığı gibi parametrelerin ayarlanmasını içerir. Hazırlık çalışmaları ve ekipman kurulumu tamamlandıktan sonra, karakter baskı işlemi resmen başlar. Bu adımda, önceden işlenmiş devre desenlerini ve etiketleri PCB yüzeyine basmak için bir serigrafi baskı makinesi kullanılır. Desenlerin netliğini ve hassasiyetini sağlamak için baskı sırasında sabit bir basınç ve hız sağlamak çok önemlidir. Karakter baskısı tamamlandıktan sonra, baskı kalitesinin incelenmesi ve doğrulanması gerekir. Görsel inceleme ve ölçüm araçlarıyla, her karakter ve desenin doğruluğunu ve tutarlılığını ve ayrıca PCB kartı yüzeyinin genel kalitesini sağlayabiliriz. Baskı tamamlandıktan sonra, mürekkebin veya pigmentin işlemden geçirilmesi ve kürlenmesi gerekir. Bu, PCB yüzeyindeki basılı desenlerin sağlam ve dayanıklı olmasını sağlamak için ısıl işlem veya ultraviyole ışınlama gibi yöntemlerle sağlanabilir. Son olarak, karakter baskısı sonrası PCB (Baskılı Devre Kartı) son incelemeden geçmeli ve paketlenmelidir. Paketleme işlemi sırasında, karakter baskısına zarar gelmesini önlemek ve ürünün bütünlüğünü ve güvenliğini sağlamak için önlemler almak önemlidir. Karakter baskısının adımları ve süreçleri basit görünse de, ilgili her ayrıntı hayati önem taşır. Titiz hazırlık, sıkı kalite kontrol ve gelişmiş teknolojik yöntemlerle, PCB üretiminde karakter baskısının doğruluğunu ve güvenilirliğini sağlayabiliriz. Şimdi, karakter baskı sürecinde kullanılan ekipman ve malzemeleri ve kusursuz PCB'ler oluşturma hedefine ulaşmak için etkili bir kalite kontrolünün nasıl uygulanacağını incelemeye devam edelim.

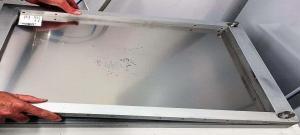

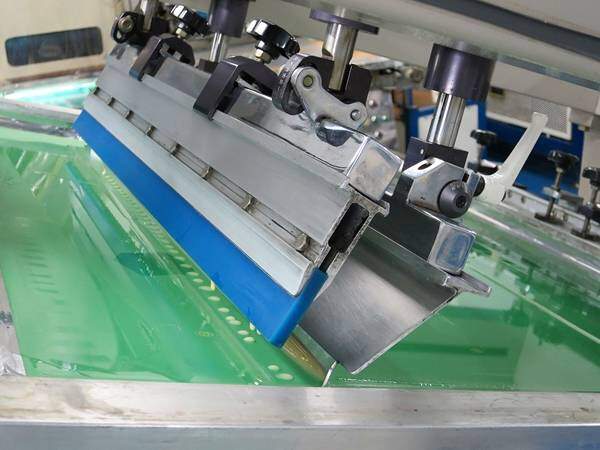

Karakter baskı, bir serigrafi baskı makinesi kullanılarak PCB (Baskılı Devre Kartı) yüzeyindeki istenen noktalara mürekkep veya pigment uygulama işlemidir. Karakter baskısında kullanılan en yaygın cihazlardan biri, üzerine mürekkep veya pigment kaplanabilen metal bir ağdan (genellikle paslanmaz çelik tellerden yapılmış) oluşan serigrafi baskı makinesidir. Serigrafi baskı makinesinin çalışma prensibi, mürekkebi veya pigmenti ağ deliklerinden itmek ve ardından PCB yüzeyine baskı uygulayarak mürekkebi veya pigmenti istenen noktalara aktarmak ve böylece istenen deseni oluşturmaktır. Serigrafi baskı makinesinde, baskı kalitesi ve hassasiyetini sağlamak için ayarlanması gereken birkaç temel parametre vardır. Örneğin, ağ boyutu ve şekli, basılan desenin inceliğini belirler ve baskı makinesinin hızı ve basıncı da mürekkep veya pigmentin transferini etkiler. Bu nedenle, operatörlerin en iyi baskı sonuçlarını elde etmek için bu parametreleri PCB tasarımına ve gereksinimlerine göre ayarlamaları gerekir. Karakter baskısında kullanılan malzemeler, baskı kalitesini sağlayan kritik faktörlerdir. Karakter baskısında yaygın olarak kullanılan baskı malzemeleri arasında mürekkep ve pigment bulunur. Mürekkep genellikle yarı katı veya sıvı formdadır ve PCB yüzeyinde istenen karakter ve desenleri oluşturmak için kullanılır. Mürekkep, özel gereksinimlere göre seçilebilir; örneğin, baskı malzemesi seçimini belirlemek için uygulamanın ihtiyaçlarına göre organik çözücü bazlı veya su bazlı mürekkep seçilebilir. Pigment, genellikle renkli desenler ve işaretlemeler basmak için kullanılan, renk kararlılığı olan toz bir malzemedir. Karakter baskı işlemi sırasında, pigmentler uygun bir inceltici ile karıştırılarak baskı mürekkebi oluşturulur ve ardından bir serigrafi baskı makinesi kullanılarak uygulanır. Pigment seçiminde, basılan desenlerin netliğini ve dayanıklılığını sağlamak için renk kararlılığı, parçacık boyutu ve parlaklık gibi faktörler dikkate alınır. Mürekkep ve pigmente ek olarak, belirli PCB tasarım gereksinimleri için kullanılan iletken mürekkep ve lehim dirençli mürekkep gibi bazı özel karakter baskı malzemeleri de mevcuttur. İletken mürekkep, devre kartlarındaki lehim pedleri ve kablo bağlantıları gibi iletken desenler basmak için kullanılabilirken, lehim dirençli mürekkep, lehimlenmemiş alanları lehim kirliliğinden ve kısa devrelerden korumak için kullanılabilir. Karakter baskı sürecinde, uygun baskı ekipmanı ve malzemelerinin seçilmesi, baskı kalitesini sağlamada önemli bir adımdır. Operatörlerin, yüksek kaliteli bir karakter baskı efekti elde etmek için baskı ekipmanının parametrelerini hassas bir şekilde ayarlamaları ve PCB tasarımına ve gereksinimlerine göre uygun mürekkepleri, pigmentleri veya diğer özel malzemeleri seçmeleri gerekir.
Karakter baskı süreci, PCB üretiminde önemli bir rol oynar; ancak aynı zamanda çeşitli zorluklarla da karşı karşıyadır. Modern elektronik ürünlerin sürekli gelişimiyle birlikte, PCB'lerin karmaşıklığı ve yüksek yoğunluklu bileşen düzeni giderek artmakta ve bu da karakter baskı sürecinde zorluklar yaratmaktadır. Daha karmaşık devre kartı tasarımları, daha küçük ve daha karmaşık baskı desenlerine yol açarak baskı doğruluğunu ve tutarlılığını etkileyebilir. Aynı zamanda, malzeme seçimi açısından üreticilerin yüksek kalite ve çevresel gereklilikler arasında bir denge kurmaları gerekmektedir. Geleneksel mürekkepler zararlı maddeler içerebilirken, çevre dostu mürekkepler baskı sürecinde istenen performansı gösteremeyebilir. Elektronik üretim endüstrisindeki otomasyon ve zeka trendlerine uyum sağlamak için, karakter baskı süreci, iş verimliliğini ve kalite tutarlılığını artırmak amacıyla gelişmiş otomasyon ve akıllı teknolojilerin uygulanmasını gerektirmektedir. Karakter baskı sürecinde karşılaşılan zorlukları ele almak için bir dizi iyileştirme yöntemi uygulayabiliriz. Karmaşıklık ve yüksek yoğunluklu bileşen düzenlerinin yarattığı zorluklar için, baskı doğruluğunu ve hassasiyetini artırmak amacıyla yüksek hassasiyetli serigrafi baskı makinelerine ve gelişmiş grafik işleme yazılımlarına yatırım yapabiliriz. Ayrıca, baskı parametrelerini ayarlamak ve baskı desenlerini optimize etmek, karmaşık devre kartlarının gereksinimlerini karşılayabilir. Malzeme seçimi konusunda, hem baskı kalitesini hem de çevre dostu olmasını sağlamak için çevre standartlarına uygun yüksek kaliteli mürekkepler ve pigmentler seçmeliyiz. Ayrıca, yeni çevre dostu malzemelerin geliştirilmesini yakından takip etmek ve gelişmiş alternatifler sunmak da önemlidir. Ayrıca, otomatik karakter baskı ekipmanları ve robot destekli operasyonların devreye alınması, insan hatalarını ve farklılıkları azaltarak üretim verimliliğini ve kalite tutarlılığını artırabilir. Aynı zamanda, makine görüşü teknolojisi kullanılarak gerçek zamanlı izleme ve kalite denetimi, sorunları anında tespit edebilir ve otomatik ayarlamalar yapabilir. Etkili kalite kontrol ve teknik eğitim, karakter baskı sürecinin başarısı için hayati önem taşır. Baskı parametrelerinin ve kalite göstergelerinin gerçek zamanlı izlenmesi ve kaydedilmesini içeren güçlü bir kalite kontrol sistemi kurmak, baskı sürecinin doğruluğunu ve istikrarını sağlar. Ayrıca, kapsamlı teknik eğitim sağlamak, operatörlerin doğru baskı tekniklerine ve operasyonel temellere hakim olmalarını sağlayarak operasyonel hataları ve kalite sorunlarını önler. Düzenli kalite incelemeleri ve teknik değerlendirmeler, sorunları tespit edebilir ve sürekli süreç iyileştirmesini kolaylaştırarak karakter baskı sürecinin sürekli optimizasyonunu ve iyileştirilmesini sağlar. Bu iyileştirme yöntemleri ve önlemleri dizisi sayesinde, karakter baskı sürecinin zorluklarını etkili bir şekilde çözebiliriz.Baskı kalitesini ve üretim verimliliğini artırmak ve elektronik endüstrisinin sürekli gelişimini ve ilerlemesini sağlamak. Karakter baskı sürecini derinlemesine inceleyerek, PCB üretimindeki önemi ve etkisi hakkında derinlemesine bir anlayışa ulaştık. Karakter baskısının doğruluğu ve kalitesi, PCB'lerin performansını ve güvenilirliğini doğrudan etkiler ve bu da göz ardı edilemeyecek kritik bir adımdır. Sürekli değişen elektronik endüstrisinde, kusursuz PCB'ler sağlamak için karakter baskı sürecinin sürekli iyileştirilmesi ve geliştirilmesi şarttır. Gelecekte daha verimli ve güvenilir elektronik ürünler ancak sağlam kalite kontrolü ve teknolojik yeniliklerle üretebiliriz. PCB üretiminde, elektronik tasarımları somut ürünlere dönüştürdüğü için karakter baskı süreci şüphesiz önemli bir bağlantıdır. Bu nedenle, herhangi bir elektronik üreticisi ve teknik profesyonel için karakter baskı sürecinin kapsamlı bir şekilde anlaşılması, yalnızca üretim verimliliğini artırmakla kalmaz, aynı zamanda ürün rekabet gücünü de güçlendirir. Gelin el ele verelim ve karakter baskı sürecine odaklanmaya ve onu birlikte geliştirmeye devam ederek daha iyi ve kusursuz bir elektronik dünya yaratalım. İster yeni başlayan ister profesyonel olun, bu makalenin size değerli bilgi ve içgörüler sağlamasını umuyoruz.
