<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">Lehim Köprüleri için Sorun Giderme ve Çözümler: Elektronik Cihazların Onarımında Temel Adımlar

2023-07-12Muhabir: SprintPCB

Elektronik cihazlarda, devre kartlarındaki lehim kısa devreleri gibi sorunlarla hiç karşılaştınız mı? Bu, yaygın ancak sinir bozucu bir sorundur çünkü lehim kısa devreleri cihazın arızalanmasına neden olabilir. Ancak endişelenmenize gerek yok! Bu blog yazısında, elektronik cihaz onarımında temel adımları anlamanıza yardımcı olmak için lehim kısa devreleri için sorun giderme ve çözümleri ele alacağız. İster elektronik meraklısı ister tamir teknisyeni olun, bu bilgiler size yardımcı olacaktır. Kaynak kısa devreleri için sorun giderme ve çözümlere geçmeden önce, kaynak kısa devreleri kavramını anlayalım. Kaynak kısa devresi, iki veya daha fazla elektronik bileşen arasında lehim köprüsü oluşturarak akımın istenen bağlantı yolunu atlamasına neden olan bir durumdur.

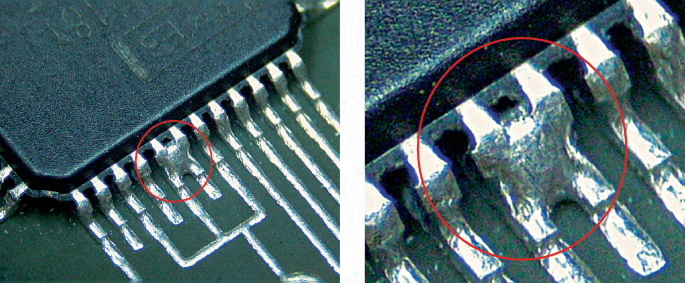

Lehim Köprüsü

Kaynak kısa devrelerinin belirtileri PCB'de mi yoksa PCBA'da mı görülür?

Kaynak kısa devrelerinin belirtileri hem PCB'de hem de PCBA'da görülebilir. PCB, devreleri ve lehim bağlantıları olan bir karttır; PCBA ise elektronik bileşenlerin PCB üzerine lehimlendiği birleştirilmiş bir devre kartıdır. Bir PCB üzerinde lehimleme sırasında kısa devre oluştuğunda aşağıdaki belirtiler görülebilir: Lehimleme işlemi sırasında, aşırı lehim veya teknik hatalar lehim bağlantıları arasında köprülemeye yol açarsa, lehim kısa devresi meydana gelir. Bu, iki veya daha fazla lehim bağlantısı arasında ek bir metal bağlantı olduğu ve akımın istenen yolu atladığı anlamına gelir. Bu, lehim bağlantıları arasında ek lehim bağlantıları olup olmadığını görsel olarak inceleyerek tespit edilebilir. Kaynak işlemi sırasında, lehimin aşırı veya yanlış kontrolü, lehimin lehim bağlantısının çevresindeki alana taşmasına neden olabilir. Bu lehim taşması, farklı lehim noktalarını köprüleyerek kısa devreye neden olabilir. Lehim bağlantısı çevresinde lehim taşmasının varlığının görsel olarak incelenmesi, bu tür kaynak kısa devrelerinin belirtilerini tespit etmeye yardımcı olabilir. PCBA'da kaynak kısa devresi meydana geldiğinde, aşağıdaki belirtiler görülebilir: Bileşenleri lehimlerken, aşırı lehim veya lehim bağlantıları arasındaki temasın uygun şekilde ayrılmaması, bitişik bileşen pimleri arasında lehim köprüsü oluşmasına neden olabilir. Bu durumda, lehim iki pimi birbirine bağlayarak kısa devreye neden olur. Lehimlenen bileşenler arasında ek lehim köprüleri olup olmadığını dikkatlice inceleyerek, bu kaynak kısa devresi belirtileri tespit edilebilir. Kaynak işlemi sırasında lehim, lehim pedi veya devre kartı üzerindeki bakır izleri gibi pimlerin etrafındaki bitişik metal alanlara taşabilir. Bu gibi durumlarda, lehim pimler ile metal alan arasında iletken temas oluşturarak kısa devreye yol açabilir. Lehimlenen pimler ile çevresindeki metal alanlar arasında gereksiz bir temas olup olmadığını inceleyerek, bu kaynak kısa devresi belirtileri tespit edilebilir. Şimdi, bu yaygın sorunu ele almak için bazı temel adımları birlikte inceleyelim.

Bölüm 1: Kaynak Kısa Devresi Belirtilerinin Belirlenmesi

Kaynak kısa devresini onarmadan önce, belirtilerini tespit etmek önemlidir. Bu bölümde, ekipmanın çalışmaması, duman veya koku oluşumu ve devre kartındaki görsel göstergeler gibi kaynak kısa devrelerinin bazı yaygın belirtileri ele alınacaktır. Bu belirtileri anlamak, kaynak kısa devresi sorununu hızla tespit etmenize ve uygun şekilde yanıt vermenize yardımcı olacaktır. Cihaz çalışmıyor: Elektronik bir cihazı açmaya çalıştığınızda çalışmıyorsa veya hiçbir yanıt vermiyorsa, bu bir lehim kısa devresi belirtisi olabilir. Lehim kısa devreleri, akım akışını keserek cihazın düzgün çalışmasını engelleyebilir. Duman veya Koku Oluşumu: Kaynak kısa devreleri sırasında, akım istenmeyen yollardan akabilir ve bu da lehim bağlantısının etrafında duman veya alışılmadık kokuların oluşmasına neden olabilir. Bu, kaynak kısa devresi sorunlarının varlığının açık bir göstergesidir. Görsel talimatlar: Cihazın devre kartını inceleyin ve lehim bağlantıları ve bağlantılarındaki görünür sorunlara dikkat edin. Lehimleme kısa devreleri, lehim köprüsü veya lehim taşmasına yol açarak ek bağlantılar oluşturabilir ve kısa devreye neden olabilir. İki lehim bağlantısı arasında gereksiz metal köprüleme veya temas noktaları arasında temas olup olmadığını kontrol edebilirsiniz. Aşırı Isınma: Kaynak kısa devreleri, kapasitörler veya dirençler gibi belirli bileşenlerin aşırı ısınmasına neden olabilir. Ekipman çalışırken bu bileşenlere dokunun. Alışılmadık şekilde sıcaklarsa veya anormal ısı yayıyorlarsa, kaynak kısa devreleriyle ilgili bir sorun olabilir. Anormal İşlevsellik veya Arıza: Kaynak kısa devreleri, ekipmanın anormal işlevselliğine veya arızalarına neden olabilir. Örneğin, düğmeler veya anahtarlar düzgün çalışmayabilir, ekran düzensizlikler gösterebilir veya cihaz girişe doğru yanıt vermeyebilir. Kaynak kısa devrelerinin bu belirtilerini anlamak, sorunu hızlı bir şekilde belirlemenize ve düzeltmek için uygun önlemleri almanıza yardımcı olacaktır. Yukarıdaki belirtilerden herhangi biriyle karşılaşırsanız, kaynak kısa devresi sorunu olup olmadığını doğrulamak için daha fazla sorun giderme işlemi yapabilirsiniz.

Bölüm 2: Hazırlık ve Güvenlik Önlemleri

Kaynak kısa devresini onarmaya başlamadan önce, gerekli hazırlıkları yapmak ve uygun güvenlik önlemlerini almak çok önemlidir. Bu bölüm, gerekli araç ve malzemeleri ve çalışma ortamınızın güvenliğini nasıl sağlayacağınızı size tanıtacaktır. Bu, uygun kişisel koruyucu ekipmanı, araç seçimini ve kullanımını ve ekipmanın kapalı durumda olduğundan emin olmayı içerir.

Araç ve Gereçlerin Hazırlanması:

Öncelikle, lehim kısa devrelerini onarmak için gerekli alet ve malzemelere sahip olduğunuzdan emin olun. Yaygın olarak kullanılan aletler arasında lehimleme istasyonu, lehim havyası, lehim sökme pompası, lehim, cımbız, büyüteç veya mikroskop vb. bulunur. Ayrıca, temizlik amacıyla yalıtım bandı, alkol veya temizleme solventi, temizleme fırçası ve diğer malzemelere de ihtiyacınız olabilir.

Kişisel Koruyucu Donanım:

Herhangi bir elektronik cihaz onarımına başlamadan önce, güvenliğinizi sağlamak için uygun kişisel koruyucu ekipman kullandığınızdan emin olun. Bu ekipmanlar arasında koruyucu gözlük, antistatik eldiven ve antistatik bileklik bulunur. Koruyucu gözlük, gözlerinizi lehim veya diğer maddelerin olası sıçramalarından korur. Antistatik eldiven ve bileklikler ise elektrostatik deşarjın elektronik bileşenlere zarar vermesini önler.

Çalışma Ortamı:

Çalışma ortamınızın elektronik cihaz onarımı için uygun olduğundan emin olun. Çalışma alanının temiz, düzenli ve yanıcı maddelerden arındırılmış olduğundan emin olun. Ayrıca, lehimleme sırasında oluşan duman veya zararlı gazları gidermek için çalışma alanında iyi havalandırma sağlayın. Herhangi bir işleme başlamadan önce, elektrik bağlantısının tamamen kesildiğinden ve cihazın güç kablosunun fişini çektiğinizden emin olun.

Cihaz Durumu Kontrolü:

Onarım çalışmalarına başlamadan önce, elektronik cihazın durumunu dikkatlice inceleyin. Cihazın kapalı olduğundan ve tüm pillerin çıkarılmış olduğundan emin olun. Ayrıca, devre kartında gözle görülür fiziksel hasar veya yanık izi olup olmadığını kontrol edin.

Kaynak Tekniklerine Hakim Olmak:

Doğru kaynak tekniklerine aşina olmak, kaynak kısa devrelerini başarıyla onarmanın anahtarıdır. Doğru kaynak sıcaklığını ve süresini anladığınızdan ve doğru kaynak yöntemlerinde uzmanlık kazandığınızdan emin olun. Aşırı ısınma veya aşırı kaynak süresi elektronik bileşenlere zarar verebilir, bu nedenle uygun kaynak becerilerine ve parametrelerine sahip olduğunuzdan emin olun. Hazırlık ve güvenlik önlemlerini uygulayarak, onarım çalışmalarınızın sorunsuz ilerlemesini ve güvenilirliğini en üst düzeye çıkarabilirsiniz. Unutmayın, güvenlik her zaman önce gelir ve onarım çalışması sırasında kendinizi güvende hissetmezseniz veya zorluklarla karşılaşırsanız, profesyonellerden yardım almaktan çekinmeyin.

Bölüm 3: Kaynak Kısa Devrelerinde Sorun Giderme

Bu bölümde, kaynak kısa devrelerini gidermek için temel adımların ayrıntılı bir açıklamasını sunacağız. Bu adımlar, kaynak bağlantılarını incelemek için mikroskop veya büyüteç kullanımı, kaynak kısa devrelerini temizleme yöntemleri, devre kartındaki lehim bağlantılarını yeniden lehimleme veya onarma ve daha fazlasını içerir. Her adım, net bir şekilde anlayıp doğru bir şekilde uygulayabilmeniz için açıklanacak ve gösterilecektir.

Mikroskop veya büyüteç kullanılarak yapılan inceleme

İlk adım, lehim bağlantılarını bir mikroskop veya büyüteç kullanarak dikkatlice incelemektir. Kısa devreler genellikle lehim köprüleri bitişik lehim noktalarına veya tellere bağlandığında meydana gelir. Görüntüyü büyüterek, lehim noktaları arasındaki anormal bağlantıları açıkça görebilirsiniz. Lehim köprüleri, aşırı lehim veya kısa devre yapmış pinler gibi sorunları arayın.

Lehim kısa devrelerini giderme yöntemleri

Bir lehim kısa devresi tespit edildikten sonraki adım, kısa devreyi gidermek için önlemler almaktır. Bu sorunu çözmek için bazı araç ve teknikler kullanabilirsiniz. İlk olarak, fazla lehimi nazikçe temizlemek için ince bir lehim fitili veya lehim emici kullanabilirsiniz. Kısa devre olmuş lehim noktalarındaki lehimi tamamen temizlediğinizden emin olun. Daha büyük lehim köprüleri varsa, bunları lehim örgüsü veya teli kullanarak dikkatlice ayırabilirsiniz. Çevredeki bileşenlere veya lehim noktalarına zarar vermemek için dikkatli kullanın.

Devre kartındaki lehim bağlantılarının yeniden lehimlenmesi veya onarılması

Lehim kısa devreleri giderildikten sonra, lehim bağlantılarının yeniden lehimlenmesi veya onarılması gerekebilir. Lehim kısa devreleri, kötü veya kırık lehim bağlantılarına neden olarak bunların yeniden bağlanmasını gerektirebilir. Uygun lehim ve lehimleme aletlerini kullanarak lehimi uygun sıcaklığa ısıtın ve bağlanması gereken lehim bağlantılarına uygulayın. Lehim bağlantıları arasında kısa devre veya bağlantı sorunu olmadan iyi bir lehimleme kalitesi sağlayın. Hasarlı veya kopuk lehim bağlantıları tespit edilirse, devre bütünlüğünü sağlamak için devre kartındaki telleri veya pedleri onarmak gerekebilir.

Son görsel muayene ve test gerçekleştirin

Lehim bağlantılarının yeniden lehimlenmesi veya onarımı tamamlandıktan sonra, son bir görsel inceleme yapmak çok önemlidir. Lehim bağlantılarını tekrar incelemek için bir mikroskop veya büyüteç kullanın ve kalan lehim köprüsü veya kısa devre pinleri olmadığından emin olun. Ayrıca, iyi lehimleme kalitesinden emin olmak için lehim bağlantılarının görünümünü ve bağlantısını inceleyin. Görsel incelemeyi tamamladıktan sonra, onarım çalışmasının etkinliğini sağlamak için gerekli devre testlerini ve işlevsel doğrulamayı yapın. Kaynaklı kısa devrenin giderilmesi tamamlandıktan sonraki önemli adım, onarımın etkinliğini test etmek ve doğrulamaktır.

Bölüm 4: Test ve Doğrulama

Bu bölümde, kaynak kısa devre sorunlarının başarılı bir şekilde çözülmesini sağlamak için test ve doğrulamanın nasıl yapılacağını ele alacağız. Bu, devrelerin bağlantısını doğrulamak için test cihazları ve araçlarının kullanılması, diğer ilgili bileşenlerin işlevselliğinin kontrol edilmesi vb. konuları içerir. Test ve doğrulama yoluyla, onarım çalışmalarının etkinliğini ve ekipmanın düzgün çalışmasını sağlayabilirsiniz.

Test Aletleri ve Araçlarının Kullanımı:

Öncelikle, kaynak kısa devresi sorununun çözülüp çözülmediğini doğrulamak için çeşitli test cihazları ve aletleri kullanabilirsiniz. Örneğin, devrenin sürekliliğini ve direnç değerlerini test etmek için bir multimetre kullanabilirsiniz. Devredeki çeşitli kritik noktaları ölçerek, kaynak kısa devresinin başarıyla giderildiğinden ve akımın doğru yoldan akabildiğinden emin olabilirsiniz.

Diğer İlgili Bileşenlerin İncelenmesi:

Kaynak kısa devrelerine ek olarak, potansiyel olarak etkilenebilecek diğer bileşenleri de incelemek önemlidir. Örneğin, kaynak kısa devresi bazı bileşenlerin aşırı ısınmasına veya hasar görmesine neden olabilir. Bu nedenle, düzgün çalıştıklarından emin olmak için çevredeki bileşenleri dikkatlice inceleyin ve test edin. Başka bir arıza veya hasar tespit edilirse, bu bileşenleri onarmak veya değiştirmek için uygun önlemler alınmalıdır.

Fonksiyonel Testlerin Yürütülmesi:

Ardından, onarılan elektronik cihazın düzgün çalışıp çalışmadığını doğrulamak için fonksiyonel testler gerçekleştirin. Cihazın türüne ve özelliklerine bağlı olarak çeşitli fonksiyonel testler gerçekleştirebilirsiniz. Örneğin, elektronik bir cihazsa, her bir fonksiyonel modülün doğru çalışıp çalışmadığını, düğmelerin ve anahtarların tepki verip vermediğini, ekranın doğru bilgileri gösterip göstermediğini vb. kontrol edebilirsiniz. Kapsamlı fonksiyonel testler sayesinde, onarılan elektronik cihazın beklendiği gibi çalıştığından emin olabilirsiniz.

Uzun Vadeli Testlerin Yapılması:

Lehimleme kısa devresini onardıktan sonra, uzun süreli bir test yapmak iyi bir uygulamadır. Cihazı bir süre kesintisiz çalıştırın ve herhangi bir anormal davranış veya arıza olup olmadığını gözlemleyin. Bu uzun süreli test, olası sorunları belirlemeye ve onarımın kararlılığını ve güvenilirliğini doğrulamaya yardımcı olur.

Kullanıcı Kabul Testi:

Son olarak, mümkünse, onarılan ekipmanı kullanıcı kabul testi için son kullanıcıya teslim edebilirsiniz. Bu, onarılan cihazın kullanıcının ihtiyaç ve beklentilerini karşılamasını sağlar. Kullanıcı, cihazı gerçek işlemler için kullanabilir, geri bildirim ve görüş bildirebilir. Bu, onarım çalışmasının daha da iyileştirilmesine ve optimize edilmesine yardımcı olacaktır. Test ve doğrulama aşaması boyunca, kaynak kısa devre sorununun çözüldüğünü ve onarılan elektronik cihazın düzgün çalıştığını doğrulayabilirsiniz. Bu adımlar yalnızca onarımın etkinliğini sağlamakla kalmaz, aynı zamanda cihazın performansı ve güvenilirliği konusunda size güven verir. Bu blog yazısı aracılığıyla, kaynak kısa devreleri için sorun giderme ve çözümlerin yanı sıra elektronik cihazları onarmak için temel adımları öğrendik. İster elektronik meraklısı ister tamir teknisyeni olun, bu bilgi kaynak kısa devre sorunlarıyla daha iyi başa çıkmanıza ve elektronik cihazlarınızı onarmanıza yardımcı olabilir. Herhangi bir onarım işlemi yapmadan önce her zaman uygun güvenlik önlemlerini almayı unutmayın ve emin değilseniz, profesyonellerden yardım alın. Elektronik cihazlarınızın onarımının başarılı ve keyifli olmasını dileriz!
