RF PCB ve Geleneksel PCB: Farklar ve Uygulamalar

2023-06-06Muhabir: SprintPCB

Modern elektronik alanında Baskılı Devre Kartları (PCB), vazgeçilmez temel bileşenlerdir. Teknolojinin sürekli ilerlemesi ve uygulama ihtiyaçlarının artmasıyla birlikte, Radyo Frekanslı Baskılı Devre Kartları (RF PCB) da dahil olmak üzere çeşitli özel PCB türleri ortaya çıkmıştır. RF devreleri iletişim, radar, uydu sistemleri ve diğer alanlarda hayati bir rol oynar ve RF PCB, birçok yüksek frekanslı uygulama için tercih edilen seçenek haline gelmiştir. Bu blog yazısında, Radyo Frekanslı PCB ile geleneksel Baskılı Devre Kartları arasındaki farkları ve uygulamaları karşılaştırmaya odaklanacağız. Geleneksel PCB ve RF PCB'nin temel kavram ve yapılarını tanıtacak ve malzeme seçimi, tasarım gereksinimleri ve üretim süreçleri açısından farklılıklarını inceleyeceğiz. Ayrıca, hem geleneksel PCB hem de RF PCB'nin farklı alanlardaki kullanım senaryolarını göstermek için gerçek dünya uygulama örneklerini sunarak okuyucuların ilgili avantajlarını ve uygunluklarını anlamalarına yardımcı olacağız. İster elektronik mühendisi, ister öğrenci, ister sadece elektronik alanıyla ilgilenen biri olun, bu makale size Radyo Frekanslı PCB ve geleneksel Baskılı Devre Kartları hakkında kapsamlı bilgiler sağlayacaktır. Bu iki PCB türünün derinlemesine karşılaştırması ve analizi sayesinde, proje gereksinimleriniz için daha iyi seçimler yapabileceğinize ve daha verimli ve kararlı elektronik sistem tasarımları elde edebileceğinize inanıyoruz. Şimdi, Radyo Frekanslı Baskılı Devre Kartları ile geleneksel PCB'ler arasındaki büyüleyici farklara ve uygulamalara bir göz atalım!

Geleneksel Baskılı Devre Kartı (PCB) nedir?

Geleneksel bir Baskılı Devre Kartı (PCB), elektronik bileşenleri desteklemek ve birbirine bağlamak için kullanılan temel bir bileşendir. Genellikle FR-4 olarak adlandırılan, fiberglas takviyeli epoksi laminat olan iletken olmayan bir malzemeden yapılır ve üzerinde genellikle bakır olmak üzere bir veya birden fazla iletken malzeme katmanı, devre yolları oluşturur. Bir PCB'nin temel işlevi, entegre devreler, dirençler, kapasitörler vb. gibi elektronik bileşenleri yüzeyine monte ederek ve bunları bakır izleri kullanarak birbirine bağlayarak mekanik destek ve elektrik bağlantıları sağlamaktır. Bu tasarım, devrenin güvenilirliğini ve kararlılığını artırırken devre karmaşıklığını azaltır. Geleneksel PCB'ler aşağıdaki özelliklere ve uygulama alanlarına sahiptir: Yapı: Geleneksel PCB'ler, bakır izlerinin geçiş noktaları aracılığıyla birbirine bağlandığı katmanlı düzlemsel bir yapıya sahiptir. Tek taraflı, çift taraflı veya çok katmanlı olabilirler. Uygulamalar: Geleneksel PCB'ler, tüketici elektroniği, iletişim ekipmanları, endüstriyel kontrol sistemleri, bilgisayar donanımları vb. dahil olmak üzere çeşitli elektronik cihaz ve ürünlerde geniş kapsamlı uygulamalar bulur. Üretim: Geleneksel PCB'ler genellikle iletken desenlerin iletken olmayan alt tabaka üzerine basıldığı ve istenmeyen bakır malzemenin kimyasal olarak çıkarıldığı baskı ve aşındırma içeren işlemlerle üretilir. Özellikler: Geleneksel PCB'ler basit ve uygun maliyetlidir, orta frekans aralığındaki genel devre tasarımları ve uygulamaları için uygundur. Malzemeler: Geleneksel PCB'ler çoğunlukla alt tabaka malzemesi olarak iyi yalıtım özellikleri ve mekanik mukavemet sunan FR-4 kullanır. Geleneksel bir PCB, çok çeşitli elektronik cihaz ve uygulamalara uygulanabilen çok yönlü bir devre kartıdır. Nispeten basit bir yapıya ve üretim sürecine sahip oldukları için genel devre tasarımları için uygun maliyetlidirler.

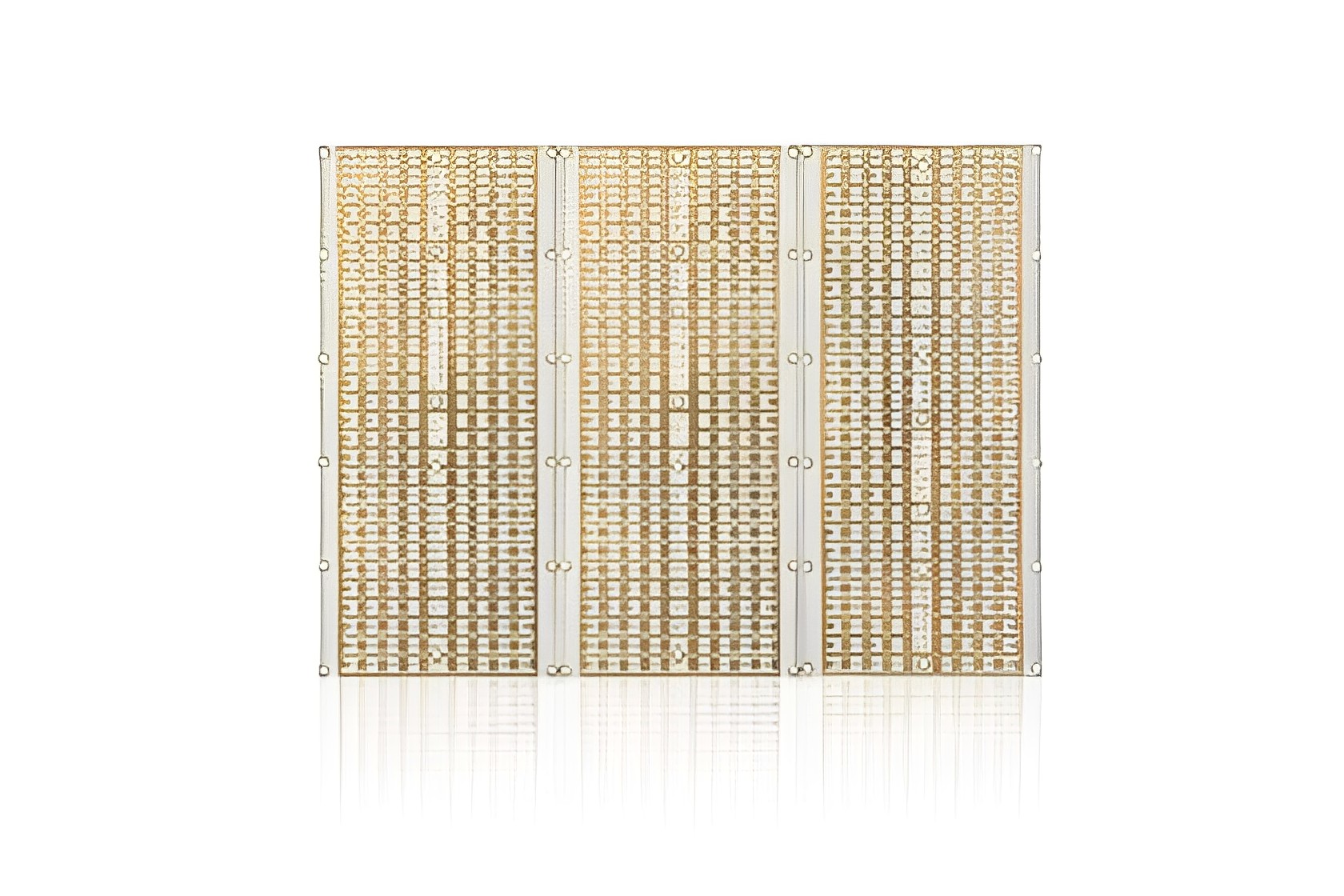

Radyo Frekanslı Baskılı Devre Kartı (RF PCB) Nedir?

Radyo Frekanslı Baskılı Devre Kartı (RF PCB), yüksek frekanslı ve radyo frekanslı sinyalleri işlemek üzere tasarlanmış özel bir baskılı devre kartı türüdür. Geleneksel baskılı devre kartlarına (PCB) kıyasla, RF PCB'ler yüksek frekans aralığında etkili sinyal iletimini sağlayan benzersiz özelliklere ve tasarım gereksinimlerine sahiptir. İlk olarak, bir RF PCB'nin tasarım amacı düşük kayıplı ve yüksek performanslı RF sinyal iletimi sağlamaktır. Bunu başarmak için RF PCB'lerin empedans uyumunu ve sinyal bütünlüğünü dikkate alması gerekir. Empedans uyumlaştırma, sinyal iletimi sırasında sinyal yansımasını ve kaybını en aza indirmede çok önemlidir. Sinyal bütünlüğü, iletim süreci boyunca sinyal kararlılığını ve doğruluğunu, parazit veya zayıflamadan uzak tutmayı ifade eder. İkinci olarak, RF PCB'ler, yüksek frekanslı sinyallerin taleplerini karşılamak için özel malzemeler ve katman yığınları kullanılmasını gerektirir. RF PCB'ler için kullanılan yaygın malzemeler arasında Teflon ve Rogers gibi PTFE (Politetrafloroetilen) alt tabakalar bulunur. Bu malzemeler düşük dielektrik kaybı ve yüksek termal kararlılık sergileyerek yüksek frekanslı ortamlarda üstün performans sağlar. Ayrıca, RF PCB'ler hassas ve dikkatli bir yerleşim ve yönlendirme gerektirir. Yüksek frekanslı sinyaller, sinyal karışmasını ve elektromanyetik radyasyonu önlemek için devre yerleşimi ve yönlendirme konusunda daha katı gereklilikler getirir. Bu nedenle, RF PCB'ler genellikle sinyal girişimini ve gürültüyü en aza indirmek için katman bölümleme, topraklama düzlemleri ve diferansiyel iletim hatları gibi teknikler kullanır. Radyo Frekans Baskılı Devre Kartları, kablosuz iletişim cihazları (cep telefonları ve kablosuz yönlendiriciler gibi), radar sistemleri, uydu iletişimi ve radyo frekansı spektrum analizörleri dahil olmak üzere çeşitli uygulama alanlarında hayati bir rol oynar. Bu uygulamalar, yüksek frekanslı sinyallerin hassas iletimini ve güvenilirliğini gerektirir ve RF PCB'ler gerekli performansı ve güvenilirliği sağlar. Bir Radyo Frekans Baskılı Devre Kartı, yüksek frekanslı ve radyo frekansı sinyallerini işlemek için özel olarak tasarlanmıştır. Yüksek frekanslı ortamların taleplerini karşılamak için empedans uyumu, sinyal bütünlüğü, özel malzemeler ve hassas yerleşim gereksinimlerini karşılar. RF PCB'ler, yüksek frekanslı sinyal iletimi için güvenilir performans sağlayarak kablosuz iletişim, radar sistemleri, uydu iletişimi ve diğer alanlarda kritik bir rol oynar.

Radyo frekanslı PCB ile konvansiyonel PCB arasındaki farklar:

Geleneksel baskılı devre kartları (PCB) ile radyo frekanslı baskılı devre kartları (RF PCB) arasında malzeme seçiminde önemli farklılıklar vardır. Bu malzeme seçimleri, devre performansı ve frekans tepkisi üzerinde önemli bir rol oynar. Geleneksel baskılı devre kartlarında (PCB) yaygın olarak kullanılan temel malzemeler arasında cam elyaf takviyeli epoksi reçine (FR-4) ve poliimid (PI) bulunur. FR-4, düşük maliyeti ve iyi mekanik mukavemetiyle çoğu geleneksel devre uygulaması için uygun, yaygın olarak kullanılan standart bir malzemedir. Poliimid ise daha yüksek sıcaklık toleransı ve daha iyi boyut kararlılığı sunarak, yüksek sıcaklık veya yüksek nem gibi belirli çevresel gereksinimleri olan uygulamalar için uygun hale getirir. Buna karşılık, RF PCB'ler için malzeme seçimi daha hassas ve karmaşıktır. RF sinyallerinin daha yüksek frekansları ve daha katı gereksinimleri göz önüne alındığında, optimum RF performansı elde etmek için uygun malzemeleri seçmek çok önemlidir. Yaygın RF PCB malzemeleri arasında politetrafloroetilen (PTFE), poliimid (PI) ve düşük dielektrik sabitli malzemeler bulunur. Politetrafloroetilen (PTFE), düşük kayıplı, yüksek frekans tepkili ve mükemmel dielektrik özelliklere sahip yüksek performanslı bir RF malzemesidir. RF iletim hatları, antenler ve filtreler gibi yüksek frekanslı uygulamalarda yaygın olarak kullanılır. RF PCB'lerde PTFE malzemelerinin kullanılması, sinyal kaybını azaltmaya ve sinyal iletiminin güvenilirliğini artırmaya yardımcı olur. Poliimid (PI) da RF alanında yaygın bir malzeme seçimidir. Düşük dielektrik sabiti ve dielektrik kaybı sayesinde yüksek frekanslı ve geniş bant uygulamaları için uygundur. RF PCB'lerde poliimid malzemelerin kullanılması, daha iyi sinyal bütünlüğü ve daha düşük parazit sağlar. PTFE ve PI'ye ek olarak, düşük dielektrik sabitli poliimid (LCP) gibi RF uygulamaları için özel olarak tasarlanmış düşük dielektrik sabitli malzemeler de mevcuttur. Bu malzemeler son derece düşük dielektrik sabiti ve kaybı sunarak yüksek frekanslı RF uygulamaları için uygun hale getirir ve daha yüksek sinyal hızı ve daha iyi sinyal bütünlüğü sağlar.

Radyo frekanslı PCB ve PCB'de farklı tasarımlar

İşte geleneksel baskılı devre kartları ile radyo frekanslı baskılı devre kartları arasındaki tasarım gereksinimlerindeki önemli farklar . RF sinyal iletimi, RF PCB'ler için kritik öneme sahiptir. RF sinyallerinin yüksek frekanslı yapısı nedeniyle, RF PCB'lerin tasarımı sinyal iletimini ve yayılımını dikkate almalıdır. Bu, sinyal kaybını ve girişimi en aza indirmek için dikkatli bir yönlendirme ve devre yerleşimini içerir. Geleneksel PCB'ler genellikle yüksek frekanslı sinyal iletimine özel bir ilgi gerektirmez. Yönlendirme ve yerleşimde daha fazla esneklik sunarlar. Geleneksel PCB'ler öncelikle düşük frekanslı sinyallere ve güç iletimine odaklanır. Verimli ve doğru RF sinyal iletimi için sıkı empedans eşleştirmesi şarttır. RF PCB'ler daha sıkı empedans kontrol gereksinimlerine sahiptir ve bu da sinyal kaynakları, iletim hatları ve yükler arasında empedansın hassas bir şekilde eşleştirilmesini gerektirir. Geleneksel PCB'ler daha gevşek empedans kontrol gereksinimlerine sahiptir ve belirli empedans değişimlerini tolere edebilir. Geleneksel PCB'lerin tasarımı, hassas empedans eşleştirmesinden ziyade devre işlevselliğini ve bağlantısını vurgular. RF sinyal iletimi, sinyal bütünlüğüne daha yüksek talepler getirir. RF PCB'ler, sinyal yayılım gecikmesi, çapraz konuşma ve güç zayıflaması gibi faktörleri dikkate almalıdır. Bu nedenle, sinyal bütünlüğünü korumak için RF PCB tasarımında özel yönlendirme teknikleri, devre izolasyonu ve ekranlama yöntemleri kullanılır. Geleneksel PCB'lerin sinyal bütünlüğü için daha düşük gereksinimleri vardır. Geleneksel PCB tasarımları, sinyal bütünlüğü endişelerini aşırı derecede dikkate almadan devre bağlantısına ve güvenilir sinyal iletimine öncelik verir. Özetle, RF PCB'ler daha katı tasarım gereksinimlerine sahiptir ve bu da daha yüksek hassasiyet ve uzmanlık gerektirir. Tasarımcılar, RF sinyal iletiminin gereksinimlerini karşılamak için özel tasarım teknikleri ve süreç kontrolleri kullanarak RF devreleri ve yüksek frekans özellikleri hakkında derinlemesine bilgiye sahip olmalıdır. Öte yandan, geleneksel PCB tasarımı, yüksek frekans özelliklerine yönelik daha düşük taleplerle devre işlevselliğine ve bağlantısına odaklanarak daha fazla özgürlük sunar. Bu nedenle, geleneksel PCB'ler ve RF PCB'ler arasındaki seçim, belirli uygulama gereksinimlerine dayanmalıdır.

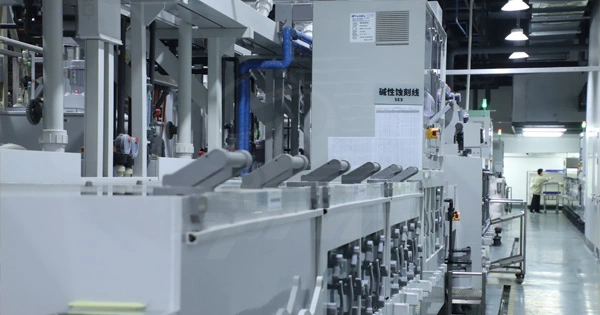

Radyo frekanslı PCB ve PCB için farklı üretim süreçleri

Üretim süreci, geleneksel baskılı devre kartı ile radyo frekanslı baskılı devre kartı arasındaki bir diğer önemli farktır.

PCB Üretim Süreci:

Tasarım ve Yerleşim: Elektronik tasarım otomasyonu (EDA) yazılımı kullanılarak devre tasarımı PCB yerleşimine dönüştürülür. Bu, bileşen yerleşimini ve PCB'nin yönlendirme yollarının belirlenmesini içerir. Alt Tabaka Oluşturma: Geleneksel PCB'ler genellikle fiberglas takviyeli epoksi reçinesi (FR-4) adı verilen bir alt tabaka malzemesi kullanır. Alt tabaka bakır folyo ile kaplanır ve istenmeyen bakır daha sonra fotolitografi ve kimyasal aşındırma kullanılarak çıkarılarak devrenin metal izleri oluşturulur. Delme: Bileşenlerin yerleştirilmesi ve devrenin birbirine bağlanması için PCB'ye delikler açılır. Kaplama: Bağlantıyı geliştirmek için delinmiş deliklerin duvarlarına genellikle bakırdan oluşan iletken bir malzeme kaplanır. Lehimleme: Elektronik bileşenler PCB'ye lehimlenir. Bu işlem manuel olarak veya dalga lehimleme makineleri veya reflow fırınları gibi otomatik ekipmanlar kullanılarak yapılabilir. Test ve Kalite Kontrol: Birleştirilmiş PCB'ler doğru işlevsellik ve kaliteyi sağlamak için testlerden geçer.

RF PCB'lerin Üretim Süreci:

Malzeme Seçimi: RF PCB'ler, yüksek frekanslı sinyal iletimi gereksinimlerini karşılamak için genellikle politetrafloroetilen (PTFE) veya polifenilen oksit (PPO) gibi özel malzemeler gerektirir. Özel Laminasyon İşlemi: RF PCB'ler, farklı dielektrik katmanları ve metal katmanları içeren çok katmanlı tasarımlar içerebilir. Bu katmanlar arasındaki yalıtım özellikleri, RF sinyal iletimi için çok önemlidir. Yüksek Hassasiyetli İşleme: RF sinyallerinin benzersiz yapısı nedeniyle, RF PCB'ler daha küçük matkap çapları ve daha hassas iz genişlikleri gibi işlemede daha yüksek hassasiyet gerektirir. Empedans Kontrolü: RF PCB'lerin, kararlı ve tutarlı sinyal iletimi sağlamak için sinyal empedansını sıkı bir şekilde kontrol etmeleri gerekir. Bu, mikroşerit veya eş düzlemli dalga kılavuzu yapıları gibi özel tasarım ve üretim tekniklerini içerebilir. Sıkı Kalite Kontrol: RF PCB'lerin üretim süreci, devrenin performansının tasarım gereksinimlerini karşıladığından emin olmak için daha sıkı kalite kontrol gerektirir. Bu, sinyal ve empedans ölçümleri için yüksek hassasiyetli test ekipmanının kullanılmasını içerir.

Uygulama Örnekleri: Gerçek Dünya Uygulamalarında Geleneksel PCB ve RF PCB

Geleneksel PCB'nin uygulama örnekleri:

Tüketici Elektroniği: Geleneksel PCB'ler, akıllı telefonlar, tabletler, kişisel bilgisayarlar vb. gibi tüketici elektroniği cihazlarında yaygın olarak kullanılır. İşlemciler, bellekler, sensörler vb. dahil olmak üzere çeşitli elektronik bileşenleri ve işlevsel modülleri bağlamak ve desteklemek için kullanılırlar. Geleneksel PCB'ler, bu cihazlarda kararlı devre bağlantıları ve sinyal iletimi sağlar. Otomotiv Elektroniği: Otomobillerdeki elektronik sistemler, motor kontrol üniteleri, bilgi-eğlence sistemleri, navigasyon sistemleri vb. gibi çeşitli işlevleri desteklemek için güvenilir devre kartlarına ihtiyaç duyar. Geleneksel PCB'ler, güvenilir sinyal iletimi ve güç dağıtımı sağlamak için otomotiv elektroniğinde yaygın olarak kullanılır. Endüstriyel Otomasyon: Endüstriyel otomasyon alanında, geleneksel PCB'ler kontrol sistemleri, sensörler ve aktüatörlerin birbirine bağlanması ve etkileşimi için kullanılır. Üretim hatlarında, robot kontrolünde ve izleme sistemlerinde kritik bir rol oynarlar.

RF PCB uygulama örnekleri:

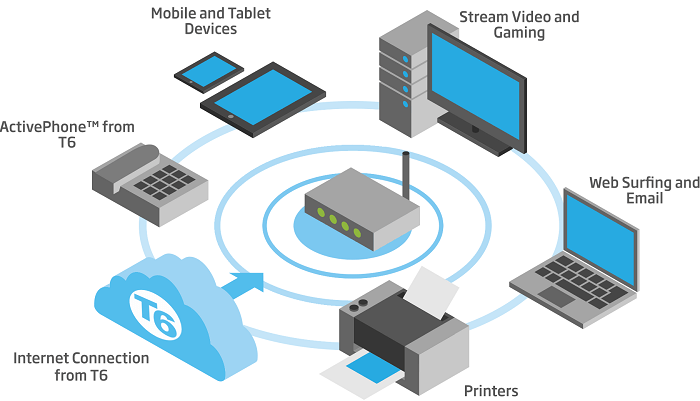

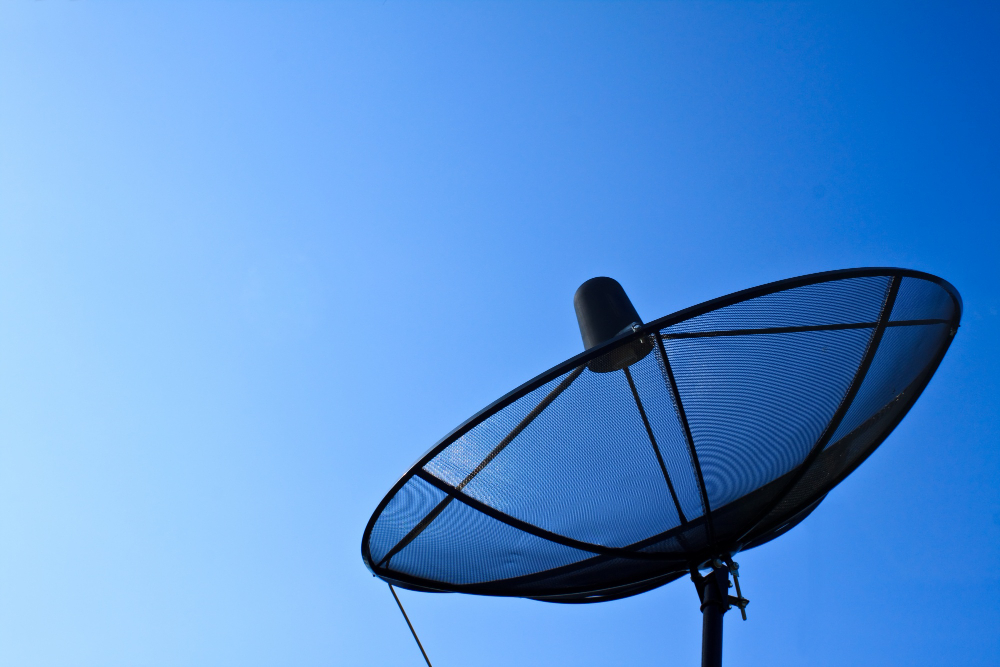

Kablosuz İletişim: RF PCB'ler kablosuz iletişim cihazlarında çok önemlidir. Örneğin, baz istasyonu antenleri, uydu iletişim ekipmanları, kablosuz yerel alan ağı (Wi-Fi) yönlendiricileri vb. yüksek frekanslı sinyal iletimi ve empedans uyumu sağlamak için RF PCB'lere ihtiyaç duyar. RF PCB uygulamaları

Radar Sistemleri: Radar sistemleri hassas sinyal işleme ve RF enerji iletimi için yüksek frekanslı ve yüksek performanslı devre kartları gerektirir. RF PCB'ler hava durumu radarları, uçak navigasyon radarları vb. gibi sivil ve askeri radar sistemlerinde yaygın olarak kullanılır.

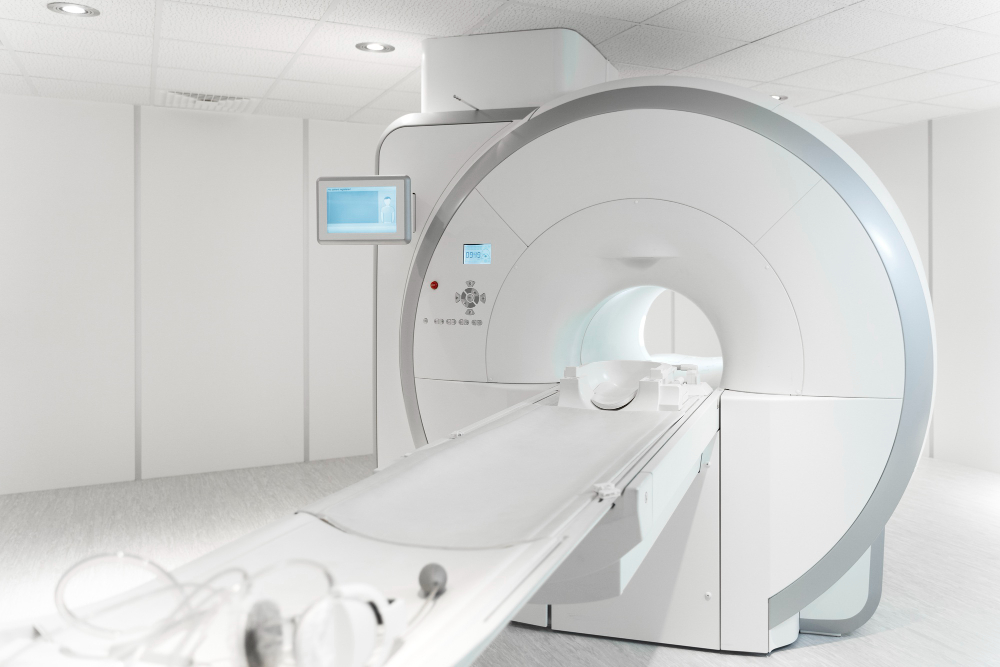

Tıbbi Cihazlar: MRI tarayıcıları, kalp pilleri ve kablosuz tıbbi sensörler gibi bazı tıbbi cihazlar, yüksek frekanslı sinyal iletimi ve doğru veri işleme sağlamak için RF PCB'lere ihtiyaç duyar. tıbbi cihaz MRI tarayıcıları

Bu makalede, Radyo Frekanslı Baskılı Devre Kartları (RF PCB'ler) ile geleneksel Baskılı Devre Kartları (PCB'ler) arasındaki farkları ve uygulamaları kapsamlı bir şekilde ele aldık. Bu iki devre kartı türü arasında malzeme seçimi, tasarım gereksinimleri ve üretim süreçleri açısından önemli farklılıklar bulduk. Pratik uygulamalarda, geleneksel PCB'ler genel elektronik cihazlarda, tüketim mallarında ve endüstriyel kontrol alanlarında yaygın olarak kullanılmaktadır. Öte yandan, RF PCB'ler, yüksek frekans performansının kritik önem taşıdığı iletişim, radar, radyo frekansı tanımlama (RFID) ve kablosuz sensör ağları gibi alanlarda öne çıkmaktadır. Bu nedenle, uygun bir seçenek seçerken, bu iki devre kartı türünün belirli gereksinimlere göre dikkatlice değerlendirilmesini ve karşılaştırılmasını şiddetle tavsiye ediyoruz. Seçim, frekans talepleri, sinyal iletim özellikleri ve performans gereksinimleri gibi faktörler göz önünde bulundurularak yapılmalı ve optimum devre performansı ve operasyonel kararlılık sağlanmalıdır.
