Kablosuz İletişim Sisteminizde RF PCB'ye Neden İhtiyaç Duyulur?

Günümüz toplumunda kablosuz iletişim sistemleri her yerde karşımıza çıkıyor. Cep telefonlarından uydu iletişimine, kablosuz yerel alan ağlarından radar sistemlerine kadar kablosuz iletişim, günlük yaşamımızın ve ticari faaliyetlerimizin vazgeçilmez bir parçası haline geldi. Bu kablosuz iletişim sistemlerinde, Radyo Frekanslı Baskılı Devre Kartları (RF PCB'ler) önemli bir rol oynuyor. Peki, RF PCB tam olarak nedir? Ve kablosuz iletişim sisteminizin neden bir RF PCB'ye ihtiyacı var?

RF PCB tam olarak nedir ?

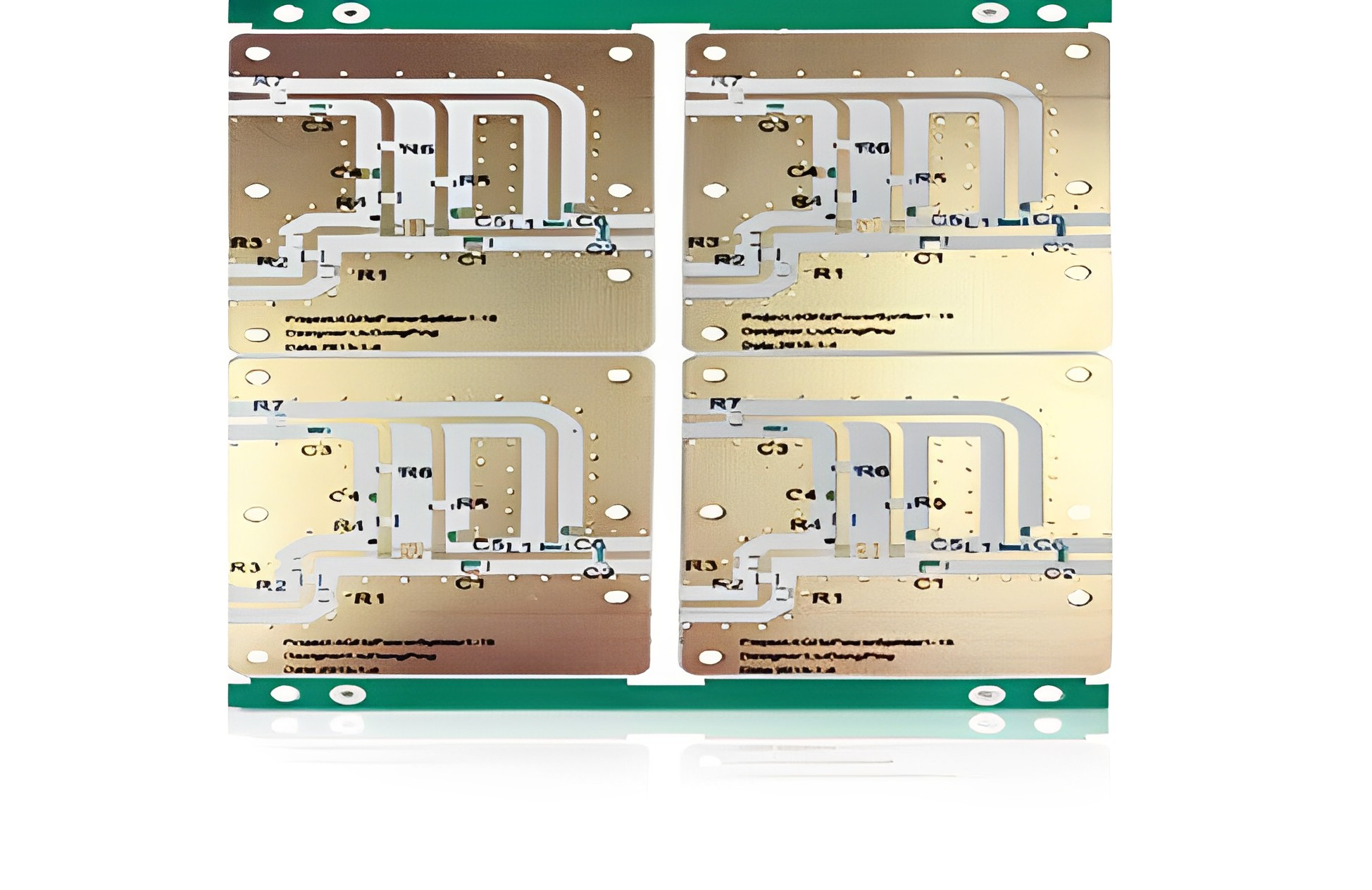

Öncelikle, radyo frekanslı baskılı devre kartının (RF PCB) tanımını anlayalım. RF PCB, radyo frekansı spektrumunda telekomünikasyon sinyallerini iletmek için kullanılan özel olarak tasarlanmış ve üretilmiş bir baskılı devre kartıdır. RF devreleri, radyo frekansı spektrumunda çalışan ve kablosuz iletişim, radar, kablosuz sensör ağları, uydu iletişimi ve daha birçok uygulamada kullanılan devreleri ifade eder. Bu frekanslar genellikle kilohertz ile gigahertz arasında değişir. RF devreleri, kablosuz iletişim sistemleri, radar, uydu iletişimi, radyo yayıncılığı ve kablosuz sensör ağları gibi uygulamalarda önemli bir rol oynar. Geleneksel devre kartlarına kıyasla, RF PCB'ler daha yüksek sinyal bütünlüğü, daha düşük sinyal kaybı, iyi empedans uyumu ve azaltılmış parazit gerektirir.

RF baskılı devre kartlarının tasarımı ve üretimi, yüksek frekanslı sinyal iletiminin gereksinimlerini karşılamak için özel teknikler ve malzemeler gerektirir. Geleneksel baskılı devre kartlarına kıyasla, RF baskılı devre kartları daha yüksek sinyal bütünlüğü, daha düşük sinyal kaybı, gelişmiş empedans uyumu ve azaltılmış girişim gerektirir. İlk olarak, radyo frekansı baskılı devre kartları için malzeme seçimi çok önemlidir. Yaygın olarak kullanılan malzemeler arasında PTFE (politetrafloroetilen) ve RF frekans laminatları bulunur. Bu malzemeler düşük dielektrik kayba ve mükemmel yüksek frekans özelliklerine sahip olup, yüksek frekanslı sinyallerin verimli bir şekilde iletilmesini sağlar. İkinci olarak, RF baskılı devre kartının devre düzeni de özel dikkat gerektirir. Tasarımcılar, çapraz konuşmayı ve karşılıklı kuplajı azaltmak için sinyal hatları arasında geçişlerden ve paralel yönlendirmeden mümkün olduğunca kaçınmalıdır. İyi tasarlanmış bir devre düzeni, sinyal iletim verimliliğini artırabilir ve girişimi azaltabilir. Ayrıca, radyo frekansı baskılı devre kartının (RF PCB) toprak düzlemi tasarımı da çok önemlidir. İyi tasarlanmış bir toprak düzlemi, toprak hatlarının direncini ve endüktansını azaltarak sinyallerin iletim verimliliğini artırabilir. Topraklama düzleminin sürekliliği ve düşük gürültülü topraklama, yüksek frekanslı sinyal bütünlüğünün sağlanmasında temel faktörlerdir. Empedans uyumu, RF baskılı devre kartlarının tasarımında önemli bir husustur. Sinyal hatlarının ve hat genişliği, aralık ve katman kalınlığı gibi empedans kontrollü boyutların tasarımı, uygun sinyal iletimi ve minimum yansıma kayıplarını sağlamak için belirli empedansların doğru bir şekilde eşleştirilmesini gerektirir. Ek olarak, radyo frekansı baskılı devre kartının katmanlar arası kuplaj sorununu da dikkate alması gerekir. Uygun katmanlar arası topraklama, ekranlama katmanı ve geçiş tasarımı kullanılarak katmanlar arası kuplaj etkileri azaltılabilir ve böylece sinyallerin iletim kalitesi iyileştirilebilir. Kaynaklar: Lee, T. (2016). Yüksek Frekanslı PCB Malzemeleri. Yüksek Frekanslı Entegre Devrelerde (s. 153-174). Springer, Cham. Mithil, A. ve Gharpurey, R. (2013). RF Alıcı-Vericiler için Yüksek Frekans ve RF Devre Tasarım Teknikleri. IEEE Devreler ve Sistemler İşlemleri I: Düzenli Makaleler, 60(8), 1989-2001. Ciccognani, W., Colantonio, P. ve Giannini, F. (2012). RF ve mikrodalga amplifikatörleri ve osilatörlerinin tasarımı. Artech House.

Kablosuz iletişim sisteminizin neden RF PCB'ye ihtiyacı var?

Peki, bir kablosuz iletişim sistemi neden radyo frekansı (RF) için baskılı devre kartına (PCB) ihtiyaç duyar? İşte birkaç temel neden: Yüksek frekanslı sinyal iletimi: Kablosuz iletişim sistemleri yüksek frekanslı sinyallerle çalışır ve RF PCB'ler, bu sinyallerin etkili bir şekilde iletilmesini ve işlenmesini sağlayan mükemmel yüksek frekans özelliklerine sahiptir. Tasarım ve üretim süreçlerinde sinyal bütünlüğü ve iletim verimliliği göz önünde bulundurularak, yüksek frekanslı sinyallerin minimum kayıpla güvenilir bir şekilde iletilmesi sağlanır. Sinyal Bütünlüğü: Kablosuz iletişimde sinyal bütünlüğü çok önemlidir. RF baskılı devre kartları, sinyal karışmasını ve kuplajını azaltarak sinyallerin kararlılığını ve doğruluğunu sağlar. Uygun devre düzeni, toprak düzlemi tasarımı ve katmanlar arası kuplaj kontrolü uygulanarak, RF baskılı devre kartları sinyal bozulmasını ve girişimi en aza indirerek yüksek kaliteli sinyal iletimi sağlar. Empedans uyumu: Empedans uyumu kablosuz iletişim sistemlerinde çok önemlidir. RF baskılı devre kartları, hat genişlikleri, aralıkları ve katman kalınlıklarının hassas tasarımıyla sinyal hatlarının eşleşmesini ve empedans kontrolünü sağlar. Bu, sinyal yansımalarını ve iletim kayıplarını en aza indirerek sistem performansını ve verimliliğini artırır. Girişim Direnci: RF baskılı devre kartı, kablosuz iletişim sistemleri üzerindeki harici elektromanyetik girişimin etkisini etkili bir şekilde bastırmak için koruyucu katmanlar ve geçiş tasarımları kullanır. Bu girişim direnci, RF baskılı devre kartları ile standart baskılı devre kartları arasındaki temel farklardan biridir. Yüksek Performans Gereksinimleri: Kablosuz iletişim sistemleri çok yüksek performans gereksinimlerine sahiptir. RF baskılı devre kartları, daha iyi sinyal iletimi, daha düşük kayıp ve gelişmiş empedans kontrolü sağlayarak kablosuz iletişim sistemlerinin yüksek performans ve kararlılık gereksinimlerini karşılayabilir.

RF PCB'nin uygulama alanları

RF baskılı devre kartlarının (PCB'ler) uygulama alanları söz konusu olduğunda, çeşitli kablosuz iletişim ve RF sistemlerinde önemli bir rol oynarlar. Aşağıda, RF PCB'lerin bazı temel uygulama alanlarının ayrıntılı açıklamaları bulunmaktadır: Kablosuz İletişim Sistemleri: RF baskılı devre kartları (PCB'ler), modern kablosuz iletişim sistemlerinin önemli bileşenleridir. Mobil iletişim için hücresel ağlar, kablosuz yerel alan ağları (Wi-Fi), Bluetooth cihazları veya diğer kablosuz iletişim teknolojileri olsun, RF PCB'ler sinyallerin iletimini, alımını ve işlenmesini kolaylaştırmak için kullanılır. Yüksek frekanslar, düşük sinyal kaybı ve doğru empedans uyumu sağlayarak sinyal kararlılığı ve güvenilirliğini garantiler. Radar ve Radyo Frekans Spektrumu: Radyo frekansı baskılı devre kartları (RF PCB'ler), radar sistemlerinde ve radyo frekansı spektrum izlemede önemli bir rol oynar. Radar sistemleri, yüksek frekanslı sinyalleri iletmek ve almak için RF PCB'leri kullanarak hedef tespiti ve takibini mümkün kılar. Ayrıca, radyo frekansı spektrum izleme alanında, RF PCB'ler çok çeşitli radyo frekansı spektrum sinyallerini işlemek ve analiz etmek için kullanılır ve radyo frekansı spektrum kullanımının izlenmesine ve yönetimine yardımcı olur. Radyo Yayıncılığı: Radyo yayıncılığı, radyo frekansı baskılı devre kartlarıyla gerçekleştirilen önemli uygulamalardan biridir. Yayın istasyonları ve diğer radyo cihazları, istasyonlar tarafından yayılan radyo sinyallerini iletmek ve yükseltmek için radyo frekansı baskılı devre kartlarını kullanır. Bu devre kartları, yüksek güç çıkışı ve istikrarlı sinyal iletimi sağlayarak yayın sinyallerinin kapsamını ve kalitesini garanti eder. Uydu İletişimi: Uydu iletişimi, Dünya üzerindeki iletişim cihazları ile yapay uydular arasında önemli bir bilgi iletim yöntemidir. RF baskılı devre kartları, uydu iletişim sistemlerinde yüksek frekanslı sinyalleri iletmek ve almak için yaygın olarak kullanılır. Uydu iletişim sistemlerinin güvenilir sinyal iletimi ve istikrarlı çalışması için bu devre kartlarının yüksek sinyal bütünlüğü ve düşük sinyal kaybı özelliklerine sahip olması gerekir. Kablosuz Sensör Ağları: Kablosuz sensör ağı, çevresel verileri toplamak ve iletmek için kullanılan çok sayıda dağıtılmış sensör düğümünden oluşan bir ağdır. Radyo frekansı baskılı devre kartları, sensör düğümleri tarafından toplanan verilerin iletimini ve ana kontrol düğümüyle iletişimi kolaylaştırarak kablosuz sensör ağlarında kritik bir rol oynar. Bu devre kartlarının, sensör düğümlerinin pil ömrünü uzatmak ve uzaktan veri iletimini sağlamak için düşük güç tüketimine ve verimli kablosuz iletişim özelliklerine sahip olması gerekir. Bu uygulama alanlarında RF baskılı devre kartlarını kullanarak, yüksek frekanslı sinyallerin istikrarlı iletimini sağlayabilir, sinyal bütünlüğünü koruyabilir, paraziti en aza indirebilir ve sistem performansını optimize edebiliriz. Özetle,Radyo frekanslı baskılı devre kartları, kablosuz iletişim sistemlerinde vazgeçilmez bir rol oynar. Mükemmel yüksek frekans özellikleri sağlayabilir, sinyal bütünlüğünü ve iletim verimliliğini garanti altına alabilir, iyi empedans uyumu ve parazit direnci özelliklerine sahiptir. Yüksek performanslı kablosuz iletişim sistemleri kurmayı hedefleyen mühendisler ve tasarımcılar için radyo frekanslı baskılı devre kartları vazgeçilmez bir araçtır. Doğru tasarım ve üretimle, kablosuz iletişim sistemlerinin güvenilirliğini, kararlılığını ve performansını sağlayarak günlük yaşamımızda ve ticari faaliyetlerimizde daha iyi kablosuz iletişim deneyimleri sunabilirler.
