Yaldızlı Geçitler: Günümüz Teknoloji Ortamında PCB Altın Parmakların Büyüsünü Ortaya Çıkarmak

2023-08-08Muhabir: SprintPCB

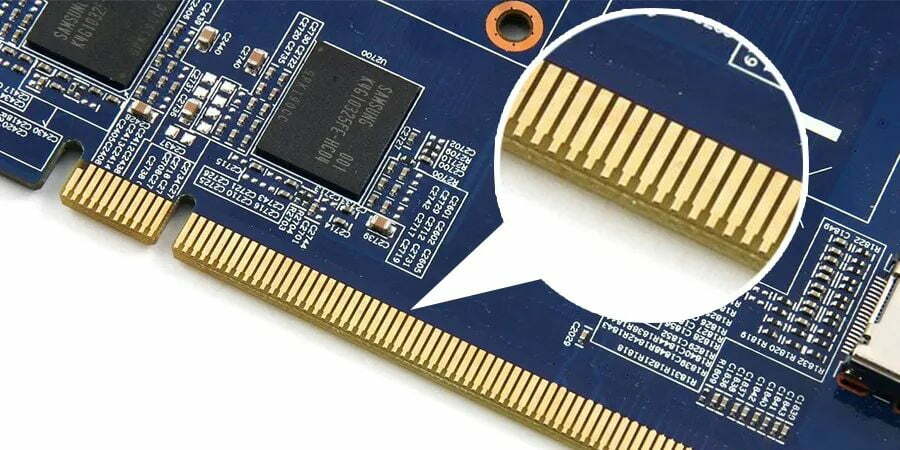

Günümüzün son derece birbirine bağlı dijital ortamında, çeşitli elektronik cihazlar arasında verimli iletişim, kesintisiz işlemler için olmazsa olmazdır. Bu teknolojik ilerlemenin merkezinde, altın parmaklar olarak bilinen kritik bir bileşen yer alır. Bu altın kaplama konektörler, farklı devre kartları arasındaki iletişimi kolaylaştırarak bilgisayar sistemlerinin ve daha fazlasının karmaşık işleyişini mümkün kılmada önemli bir rol oynar. Altın parmaklar, baskılı devre kartlarının (PCB) kenarları boyunca yer alan özel altın kaplama sütunlardır. Bu konektörler, ikincil PCB'ler ile bir bilgisayarın veya diğer dijital cihazların ana anakartı arasında bir köprü görevi görür. Önemleri, altının olağanüstü iletkenliği gibi benzersiz özelliklerinden kaynaklanır ve bu da onu güvenilir sinyal iletimi sağlamak için ideal bir malzeme haline getirir.

pcb-altın-parmaklar

PCB altın parmaklar için 2 temel altın kaplama türü

PCB altın parmaklarında kullanılan iki temel altın kaplama türü vardır:

Elektrolitik Nikel Daldırma Altın (ENIG):

Bu altın kaplama yöntemi, uygun maliyetli ve lehimlenebilirdir. Ancak ince ve yumuşak yapısı (genellikle 2-5 mikron kalınlığında), devre kartına sık sık takılıp çıkarılmasını zorlaştırır.

Elektrolizle Kaplanmış Sert Altın:

Bu tür altın kaplama, daha kalın bir tabaka (genellikle 30 mikron kalınlığında) ile sağlamlık ve dayanıklılık sağlar ve bu da onu tekrarlanan PCB kullanımıyla ilişkili aşınma ve yıpranmaya dayanacak şekilde ideal hale getirir.

Altın parmakların rolü

Altın parmaklar, çeşitli devre kartlarının sinyal alışverişinde bulunmasını sağlayarak kullanıcılardan veya otomatik sistemlerden gelen komutların etkili bir şekilde iletilmesini sağlar. Örneğin, bir mobil cihazda bir komut başlatıldığında, sinyal hedeflenen hedefe ulaşmadan önce birden fazla devre kartından geçer. Bu karmaşık süreç, hatasız sinyal iletimini sağlamak için titiz kaplama adımlarını içerir. Sıkı denetim ve test prosedürleri, her bir PCB üzerindeki altın parmakların doğru hizalanmasını ve işlevselliğini doğrular. Altın parmakların rolü, tüketici elektroniğinin ötesine, üretim gibi endüstriyel sektörlere kadar uzanır. Fabrikalardaki bilgisayarlı makineler, çok çeşitli süreçleri düzenlemek, verimliliği ve hassasiyeti artırmak için bu konektörlere güvenir. Örneğin, otomobil montaj hatlarında veya gıda paketleme tesislerinde, altın parmakla donatılmış devre kartları, bilgisayar kontrollü makineler tarafından komutların sorunsuz bir şekilde yürütülmesini sağlar.

Altın parmaklar çeşitli şekillerde kullanılır

Bağlantı Noktaları:

Altın parmaklar, PCI, ISA veya AGP gibi yuvalar aracılığıyla ikincil PCB'ler ile ana anakart arasındaki iletişimi kolaylaştırır. Bu konektörler, sinyallerin çevresel aygıtlar, dahili kartlar ve bilgisayarın kendisi arasında akmasını sağlar.

Özel Adaptörler:

Altın parmaklar, grafik ve ses kartları gibi performansı artıran bileşenlerin kişisel bilgisayarlara entegre edilmesini sağlar. Altın parmaklar aracılığıyla bağlanan bu kartlar, gelişmiş işlevsellik sunar ve zamanla yükseltilebilir.

Dış Bağlantılar:

Hoparlörler, tarayıcılar ve monitörler gibi çevresel aygıtlar, PCB altın parmakları aracılığıyla anakarta bağlanır ve harici aygıtların bilgisayarla etkileşim kurmasını sağlar. Altın parmakların çok yönlülüğü ve dayanıklılığı, sık kullanıma dayanmalarını sağlayarak onları modern bilgisayarların temel taşlarından biri haline getirir. Stratejik yerleşimleri ve standart tasarım ilkeleri, düzgün çalışma ve uyumluluk sağlar. Bu konektörlerin kaplanmasında altın kullanılmasının temelinde, üstün elektriksel iletkenliği ve korozyon direnci yatar. Altının gücü ve aşınma direnci, nikel veya kobalt gibi metallerle alaşım yapılarak artırılır.

PCB Altın Parmaklar için IPC Üretim Standartları

Elektronik Endüstrilerini Birleştiren Dernek (IPC), PCB altın parmaklar için üretim standartları belirleyerek tutarlı kalite ve performans sağlar. Belirli kaplama kalınlıkları ve test protokolleri gibi bu standartlara uyum, güvenilir sinyal iletimi ve sağlam bağlantılar sağlar. Elektronik Endüstrilerini Birleştiren Dernek (IPC), PCB altın parmaklar için üretim standartlarını 2002 yılında belirlemiştir. 2012 yılında IPC-4556'nın piyasaya sürülmesiyle daha sonraki iyileştirmeler yapılmış, ardından 2015 yılında IPC A-600 ve IPC-6010 ile daha fazla güncelleme yapılmıştır. Bu son standartlar, PCB üretimi alanında yaygın olarak benimsenmiştir. IPC standartları aşağıdaki temel unsurları kapsamaktadır:

Kimyasal Bileşimi:

PCB kontaklarının yapısal bütünlüğünü artırmak için, optimum altın kaplama yüzde 5 ila 10 arasında değişen bir kobalt bileşimini kapsamalıdır.

Kalınlık:

Altın parmaklar için altın kaplama kalınlığı her zaman 2 ila 50 mikro inç aralığında olmalıdır. Boyuta bağlı standart kalınlıklar 0,031 inç, 0,062 inç, 0,093 inç ve 0,125 inçtir. Daha ince kalınlıklar genellikle prototip uygulamaları için kullanılırken, daha kalın kaplamalar sıklıkla temas eden bağlantı kenarları için uygundur.

Görsel Muayene:

Altın parmaklar, büyüteç kullanılarak titiz bir görsel incelemeye tabi tutulur. Kenarlar, aşırı kaplama veya nikel içermemeli, pürüzsüz ve kusursuz bir yüzeye sahip olmalıdır.

Bant Yapışma Testi:

Altın kaplamanın kontaklarla birlikte yapışma mukavemetini değerlendirmek için IPC bir bant testi önermektedir. Bu, kontak kenarları boyunca bir bant şeridi uygulamayı, ardından bandı çıkarmayı ve kaplama kalıntısı olup olmadığını incelemeyi içerir. Bantta altın kaplama bulunması, kaplama ile kontaklar arasında yetersiz yapışma olduğunu gösterir. PCB altın parmak kaplama işleminin tüm sürecini yöneten çok sayıda ek standart, kapsamlı bir anlayış için kapsamlı bir incelemeyi gerekli kılar. Teknolojik gelişmeler devam ettikçe, süreci geliştirmek için düzenli olarak yeni test standartları getirilmektedir. Bu standartlardaki güncellemeler ve iyileştirmeler için IPC'ye düzenli olarak danışmak akıllıca olacaktır. Özünde, altın parmaklar çeşitli devre kartları arasında sorunsuz iletişimi kolaylaştırarak modern teknolojiyi güçlendiren temel bileşenlerdir. Etkileri kişisel bilgisayarlardan endüstriyel otomasyona kadar uzanır ve dijital dünyamızı tanımlayan karmaşık süreçleri mümkün kılar.

Yaratıcılığınızın dünya sahnesinde parlaması için SprintPCB'ye güvenin . Profesyonel ekibimiz, PCB ihtiyaçlarınızı karşılamak ve tasarımınızın kalite ve performans açısından öne çıkmasını sağlamak için elinden gelenin fazlasını yapacaktır. İster elektronik üreticisi, ister mühendis veya üretici olun, sizin için en iyi çözümleri tasarlıyoruz. Tasarım yolculuğunuzda yeni bir sayfa açmak için resmi web sitemizi ziyaret edin!
