PCB Yüzey Kaplamalarının Karşılaştırılması: OSP, ENIG ve HASL
2024-12-19Muhabir: SprintPCB
Yüzey işleme, PCB üretiminde kritik bir adım olup performansı, güvenilirliği ve maliyeti doğrudan etkiler. En yaygın PCB yüzey işleme yöntemleri arasında OSP (Organik Lehimlenebilirlik Koruyucu), ENIG (Elektroless Nikel Daldırma Altın) ve HASL (Sıcak Hava Lehim Düzeltme) bulunur. Her bir yüzey işleme yöntemi, belirli uygulamalar için özel olarak tasarlanarak benzersiz avantajlar ve zorluklar sunar. Bu makale, bu süreçlerin özelliklerini, uygulamalarını, maliyetlerini ve lehimleme, güvenilirlik ve depolama üzerindeki etkilerini ayrıntılı olarak ele almaktadır.
OSP (Organik Lehimleme Koruyucu) Nedir?
OSP, PCB bakır pedlerine oksidasyonu önlemek ve lehimlenebilirliği sağlamak için uygulanan su bazlı organik bir bileşiktir. Montaj sırasında termal gerilime dayanabilen geçici bir koruyucu tabaka görevi görür.
OSP Avantajları:
OSP, uygun maliyetli ve çevre dostudur. Son derece düz bir yüzey sağladığından, yüksek yoğunluklu ara bağlantı (HDI) tasarımları ve ince dişli bileşenler için idealdir. Uygulama süreci basittir ve ağır metal içermez, bu da RoHS uyumluluğunu garanti eder.
OSP Sınırlamaları:
OSP'nin raf ömrü sınırlıdır ve nem gibi çevresel faktörlere karşı hassastır. Lehimlenebilirliği, birden fazla termal döngüden sonra azaldığı için, tekrar tekrar akıtma gerektiren karmaşık montajlar için daha az uygundur. Ayrıca, diğer kaplamalara kıyasla sınırlı mekanik koruma sağlar.
OSP Uygulamaları:
OSP, maliyet ve basitliğin ön planda olduğu akıllı telefonlar, tabletler ve oyun konsolları gibi tüketici elektroniğinde yaygın olarak kullanılmaktadır.
ENIG (Elektriksiz Nikel Daldırma Altın) Nedir?
ENIG, nikel taban katmanının üzerine ince bir altın katmanı yerleştirilmiş iki katmanlı bir kaplamadır. Nikel, bakır difüzyonuna karşı bir bariyer sağlarken, altın katman lehimlenebilirliği artırır ve oksidasyonu önler.
ENIG Avantajları:

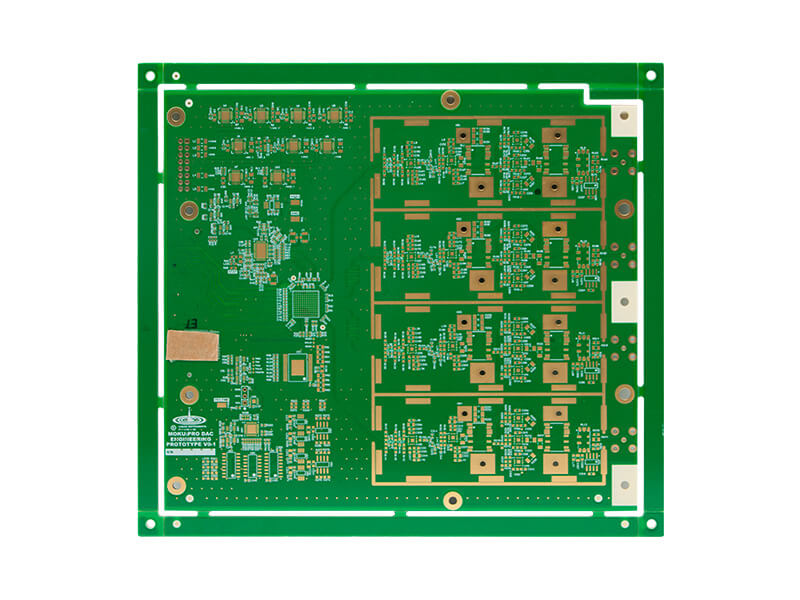

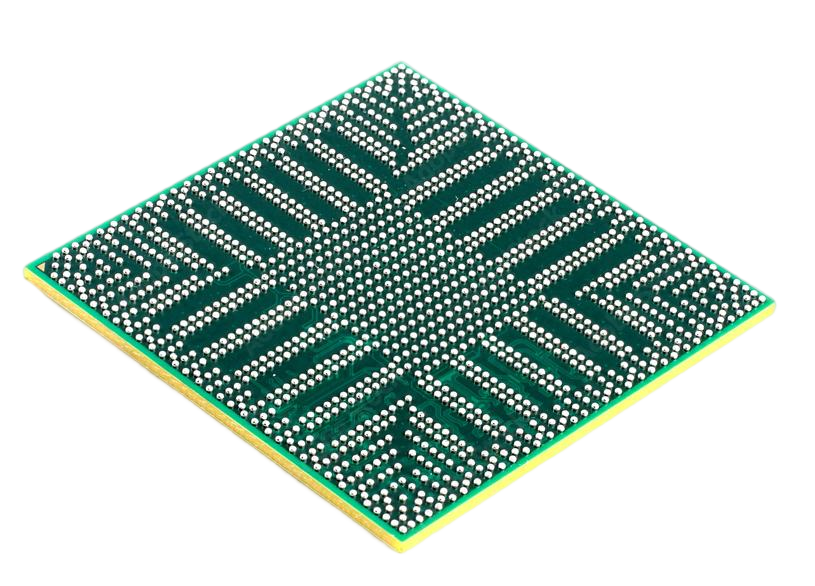

ENIG, düz ve pürüzsüz bir yüzey sunarak HDI tasarımları, küresel ızgara dizileri (BGA'lar) ve yüzey montaj teknolojisi (SMT) ile son derece uyumludur. Mükemmel korozyon direnci ve uzun raf ömrü sağlar. ENIG'in çift katmanlı yapısı sağlamdır ve güvenilir lehim bağlantıları ve üstün elektriksel performans sağlar.
ENIG Sınırlamaları:
ENIG, altın içeriği ve karmaşık üretim süreci nedeniyle OSP veya HASL'den önemli ölçüde daha pahalıdır. Uygunsuz nikel kaplama, önemli bir güvenilirlik sorunu olan siyah ped kusurlarına yol açabilir.
ENIG Uygulamaları:
ENIG, havacılık, tıbbi cihazlar, otomotiv ve telekomünikasyon gibi yüksek güvenilirlik gerektiren sektörler için tercih edilen bir seçenektir. Hassas sinyal iletimi ve dayanıklılık gerektiren uygulamalar için idealdir.
HASL (Sıcak Hava Lehim Düzeltme) Nedir?
HASL, PCB'nin erimiş lehime batırılıp sıcak hava kullanılarak fazla lehimin temizlenmesi ve bakır pedler üzerinde homojen bir kaplama bırakılmasını içerir. Kurşunlu veya kurşunsuz olabilir.
HASL Avantajları:
HASL, maliyet açısından verimlidir ve bakırı oksidasyondan koruyan kalın ve dayanıklı bir kaplama sağlar. Kurşunsuz HASL çeşitleri, RoHS uyumluluğu da dahil olmak üzere çevre düzenlemelerine uygundur.
HASL Sınırlamaları:
HASL, HDI tasarımları ve ince dişli bileşenler için sorun yaratabilen pürüzlü bir yüzey oluşturur. Hassas montaj gerektiren modern PCB'ler için daha az uygundur. Geleneksel kurşun bazlı HASL çevreye zararlıdır, ancak kurşunsuz alternatifler bu sorunu hafifletir.
HASL Uygulamaları:
HASL genellikle endüstriyel elektronikte, güç kaynaklarında ve sağlam mekanik bağlantılar gerektiren uygulamalarda kullanılır.
PCB yüzey kaplamalarının karşılaştırılması : OSP, ENIG ve HASL
Maliyet Etkinliği:
OSP, düşük bütçeli projeler için uygun fiyatlı bir yüzey kaplama malzemesidir. HASL, maliyet ve dayanıklılık arasında denge kurarak orta yol çözümü sunar. ENIG ise en pahalı olmasına rağmen eşsiz performans ve güvenilirlik sunar.
Lehimlenebilirlik ve Yeniden Akış Toleransı:
ENIG, birden fazla yeniden akış döngüsünden sonra bile lehimlenebilirlik konusunda mükemmeldir. OSP, tekrarlanan ısıtmayla lehimlenebilirliği azaldığı için bir veya iki yeniden akış işlemiyle sınırlıdır. HASL iyi lehimlenebilirlik sağlar, ancak yüksek yoğunluklu ve ince aralıklı tasarımlarda sorun yaşar.
Yüzey Düzlüğü ve Uyumluluğu:
ENIG, BGA ve SMT gibi gelişmiş tasarımlar için ideal olan mükemmel düz bir yüzey sunar. OSP düz olmasına rağmen yüksek stresli uygulamalar için gereken dayanıklılığa sahip değildir. HASL'nin engebeli yüzeyi, HDI tasarımlarıyla uyumluluğunu engelleyebilir.
Raf Ömrü ve Dayanıklılık:
ENIG en uzun raf ömrüne ve üstün dayanıklılığa sahiptir. HASL makul depolama stabilitesi sağlar ancak dikkatli kullanım gerektirir. OSP en kısa raf ömrüne sahiptir ve çevre koşullarına duyarlıdır.
Çevresel Etki:
OSP ve ENIG çevre dostu ve kurşunsuzdur. Geleneksel kurşunlu HASL çevreye zararlıdır, ancak kurşunsuz seçenekler bu sorunu çözer.
Uygulamanız için Doğru Son Katın Seçilmesi
Yüzey kaplaması seçimi, projenizin özel ihtiyaçlarına bağlıdır: Basitlik ve minimum termal çevrim gerektiren, maliyet açısından hassas uygulamalar için OSP'yi tercih edin. Yüksek güvenilirlik, düzlük ve uzun raf ömrü ön planda olduğunda ENIG'i tercih edin. Endüstriyel ve daha az karmaşık tasarımlarda sağlam mekanik bağlantılar için HASL'yi değerlendirin. SprintPCB olarak, uygulama gereksinimlerinizi karşılayacak şekilde tasarlanmış geniş bir yüzey kaplaması yelpazesi sunuyoruz. Gelişmiş üretim kapasitemiz, ister OSP, ister ENIG veya HASL seçin, hassas uygulama ve tutarlı kalite sağlar. PCB üretimindeki uzun yıllara dayanan uzmanlığımızla, performans, güvenilirlik ve maliyeti dengeleyen çözümler sunuyoruz.
