PCB (Baskılı Devre Kartı) üretim sürecinde, lehim maskesi açılması, lehimleme işleminin doğruluğunu ve kararlılığını garanti altına alırken güvenilir koruma ve izolasyon sağlayan kritik bir adımdır. Ancak, optimum lehim maskesi açılma etkisine ulaşmak kolay değildir. Bu makale, PCB'lerin lehim maskesi açılma etkisini en üst düzeye çıkarmanıza ve böylece ürün güvenilirliğini ve performansını artırmanıza yardımcı olacak 5 temel faktörü ve en iyi uygulamaları tanıtacaktır. Temel faktörleri ele almadan önce, lehim maskesi açılmasının tanımını ve amacını anlayalım. Lehim maskesi açılması, lehim maskesi malzemesinin ped alanına uygulanması ve belirli bölgelerin çıkarılmasıyla sağlanır. Bu, pedleri istenmeyen lehimleme ve kısa devrelerden korumaya yardımcı olur. Lehim maskesi açılması ayrıca pedler ve diğer devre bileşenleri arasındaki elektromanyetik girişimi azaltmaya yardımcı olarak devrenin genel güvenilirliğini artırır. Şimdi, bir PCB'de lehim maskesi açılmasının etkinliğini en üst düzeye çıkarmak için beş temel faktöre ve en iyi uygulamalara bakalım.
Anahtar Faktör 1: Lehim maskesi açıklığının doğru tasarımı

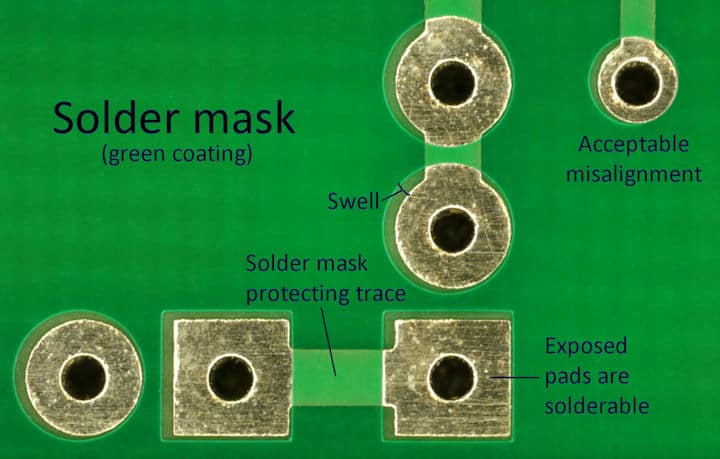

PCB üretim sürecinde, lehim maskesi açıklığının doğru tasarımı, pedler üzerinde optimum lehim maskesi kaplaması elde etmede kritik bir faktördür. Hassas bir tasarım, lehim maskesi malzemesinin pedleri uygun şekilde kaplamasını ve diğer devre bileşenleri ve izlerle çakışmaların önlenmesini sağlar. Lehim maskesi açıklığının doğru tasarımını sağlamak için aşağıdaki hususlar ayrıntılı olarak ele alınacaktır.Lehim Pedi Boyutu ve Şekli:
Öncelikle, özel PCB tasarım gereksinimlerine ve uygulama ihtiyaçlarına göre lehim pedlerinin boyutunu ve şeklini belirleyin. Bu parametreler, lehim pedlerinin işlevselliğini, akım taşıma kapasitesini ve diğer bileşenlerle olan mesafe gereksinimlerini dikkate almalıdır. Lehim pedinin boyutunun ve şeklinin makul bir şekilde tasarlanması, sonraki lehim maskesi açılışı için doğru bir referans sağlayacaktır.
Lehim Maskesi Malzemesinin Kenar Uzatması:

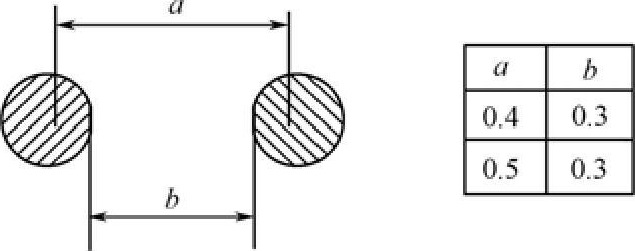

Lehim pedinin tam olarak korunmasını sağlamak için, lehim maskesi malzemesinin kenarı lehim pedinin sınırının dışına uygun bir şekilde uzanmalıdır. Lehim maskesi malzemesinin uzatma uzunluğunun lehim pedinin çapının yarısına ayarlanması önerilir. Bu, lehim pedinin çevresindeki alanın yeterli şekilde korunmasını sağlayarak lehimleme işlemi sırasında istenmeyen kısa devrelerin oluşmasını önler.Diğer bileşenlerle aralıklandırma:
Lehim maskesi açıklığı tasarlanırken, dirençler, kapasitörler ve yongalar gibi diğer bileşenlerle olan mesafenin dikkate alınması önemlidir. Bu, lehim maskesi malzemesi ile diğer bileşenler arasında herhangi bir çakışmayı önlemek ve lehim maskesi açma işlemi sırasında lehim pedlerinin kalitesinin ve bağlantısının etkilenmemesini sağlamak içindir. Lehim maskesi açıklığı alanı ile diğer bileşenler arasında yeterli boşluk olduğundan emin olmak için bileşenler arasındaki mesafeyi uygun şekilde planlamak çok önemlidir.Yönlendirme ve Sinyal Bütünlüğü:
Lehim maskesi açıklığı tasarlanırken, yönlendirme alanlarının sinyal iletimi ve devre işlevselliği üzerinde olumsuz bir etkisinin olmamasına dikkat etmek önemlidir. Özellikle yüksek frekanslı veya hassas sinyal pedleri için, iyi bir sinyal bütünlüğünün korunması hayati önem taşır. Lehim maskesi açıklığı tasarlanırken, sinyal karışmasını ve kaybını en aza indirmek için lehim maskesi malzemesinin sinyal izlerine veya yüksek frekanslı bileşenlere çok yakın olmamasına dikkat edilmelidir.PCB Tasarım Araçlarının Uygulamaları:

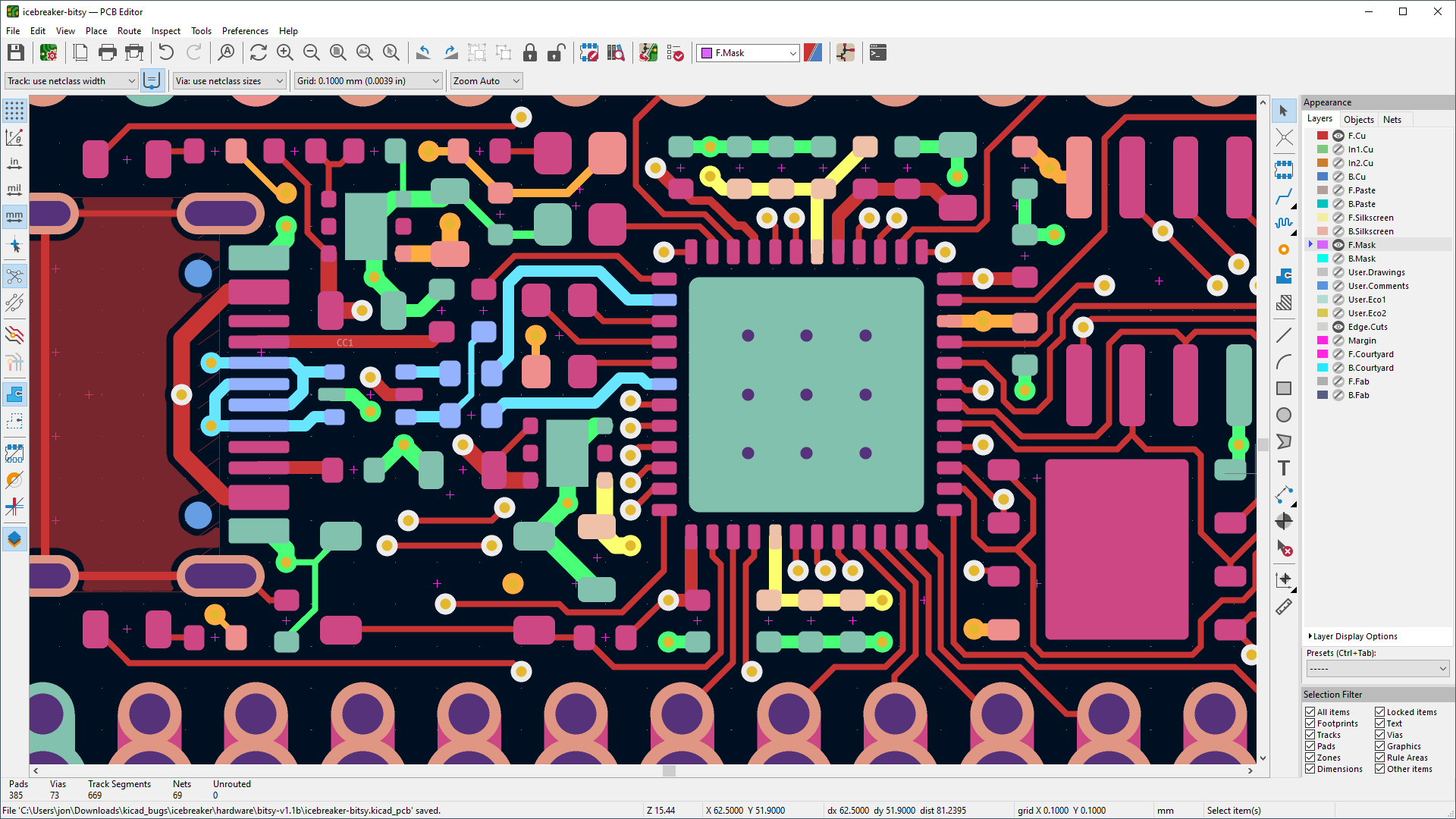

Hassas lehim maskesi açıklığı tasarımları elde etmek için profesyonel PCB tasarım araçlarının kullanılması gereklidir. Bu araçlar, lehim pedlerinin boyutlarını, şeklini ve lehim maskesi açıklığı alanlarını doğru bir şekilde tanımlamak için çok sayıda özellik ve seçenek sunar. Tasarımcılar bu araçları kullanarak tasarımlarında tutarlılık ve doğruluk sağlayabilir, böylece lehim maskesi açıklığının etkinliğini ve kalitesini artırabilirler. Lehim maskesi açıklığının doğru tasarımı, optimum lehim maskesi açıklığı efektlerine ulaşmada kilit faktörlerden biridir. Tasarım sürecinde, ped boyutu ve şekli, lehim maskesi malzemesinin kenar uzantısı, diğer bileşenlerle aralık, yönlendirme, sinyal bütünlüğü ve profesyonel PCB tasarım araçlarının kullanımı gibi faktörler dikkate alınmalıdır. Tasarımcılar bu faktörleri kapsamlı bir şekilde değerlendirerek lehim maskesi açıklığı alanlarının doğruluğunu ve tutarlılığını sağlayabilir ve böylece en iyi lehim maskesi açıklığı efektlerini elde edebilirler. Bu, PCB'nin güvenilirliğini, performansını ve üretim verimliliğini artırmaya yardımcı olacaktır.Temel Faktör 2: Uygun Lehim Maskesi Malzemesini Seçme
Uygun lehim maskesi malzemesinin seçimi, lehim maskesinin optimum açılma etkilerini sağlamanın temel faktörlerinden biridir. Farklı lehim maskesi malzemelerinin farklı özellikleri ve uygulanabilirlikleri vardır, bu nedenle belirli uygulama gereksinimlerine göre uygun malzemeyi seçmek önemlidir.Poliimid (PI) lehim maskesi malzemesi:
Poliimid, mükemmel yüksek sıcaklık dayanımı ve elektriksel yalıtım özelliklerine sahip, yaygın olarak kullanılan bir lehim maskesi malzemesidir. Üstün kimyasal direnci ve mekanik mukavemeti sayesinde, PI lehim maskesi malzemesi genellikle havacılık ve askeri sektörlerdeki PCB'ler gibi yüksek güvenilirlik gerektiren uygulamalarda kullanılır. Ayrıca, PI lehim maskesi malzemesi düşük su emilimi ve mükemmel boyut kararlılığı sergileyerek, karmaşık çevre koşullarında güvenilir lehim maskesi koruması sağlar.Işığa duyarlı lehim maskesi (PSR) malzemesi:
Işığa duyarlı lehim maskesi malzemesi, hızlı üretim ve yüksek yoğunluklu PCB'ler için uygun bir seçimdir. PSR malzemesi, ultraviyole (UV) ışınlarına maruz kaldığında kürlenir ve iyi yapışma ve ısı direnci gösterir. Daha ince bir lehim maskesi tabakası sağlayarak ped boyutunu küçültmeye ve ped yoğunluğunu artırmaya yardımcı olur. Ayrıca, PSR malzemesi düşük kalıntı ve yüksek kimyasal kararlılığa sahip olduğundan çeşitli uygulama senaryoları için uygundur.Termoset Lehim Maskesi (TSM) Malzemesi:
Termoset lehim maskesi malzemesi, mükemmel yüksek sıcaklık direnci ve kimyasal kararlılık sunan lehim maskesi uygulamaları için yaygın bir seçimdir. TSM malzemeleri, sert ve aşınmaya dayanıklı bir lehim maskesi tabakası oluşturmak için yüksek sıcaklıklarda kürlenir. Yüksek soyulma mukavemetine ve mekanik bütünlüğe sahip olan bu malzemeler, lehim pedlerini dış çevresel ve fiziksel hasarlardan etkili bir şekilde korur. TSM malzemeleri genellikle endüstriyel elektronik ve iletişim ekipmanlarında kullanılır ve güvenilir lehim pedi koruması ve dayanıklılık sağlar. Uygun lehim maskesi malzemelerini seçerken, maliyet, üretim süreçleri ve çevresel gereksinimler gibi diğer faktörlerin de göz önünde bulundurulması gerekir. Farklı malzemelerin farklı fiyatları ve işleme gereksinimleri olabilir, bu nedenle en iyi seçimi yapmak için çeşitli faktörleri değerlendirmek gerekir. Ayrıca, genel performans ve güvenilirliği sağlamak için lehim maskesi malzemesi ile diğer PCB bileşenleri arasındaki uyumluluk da dikkate alınmalıdır. Uygun lehim maskesi malzemesini seçmek, lehim maskesi açıklığının etkinliğini sağlayan temel faktörlerden biridir. En iyi lehim maskesi etkinliğini ve güvenilirliğini sağlamak için, maliyet, performans ve üretim gereksinimlerini göz önünde bulundurarak uygulama ihtiyaçlarına ve özel gereksinimlere göre farklı malzeme seçeneklerini değerlendirmek çok önemlidir.Ana Faktör 3: Lehim Pedleri için Uygun Yüzey İşleminin Gerçekleştirilmesi

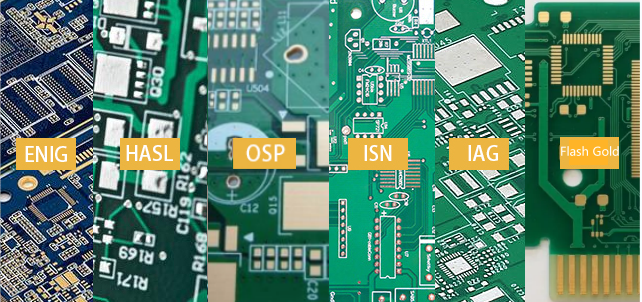

Lehim pedlerinin yüzey işlemi, lehim maskesi açılımının etkinliğini sağlayan temel faktörlerden biridir. Lehim maskesi malzemelerinin yapışmasını ve stabilitesini doğrudan etkileyerek lehim pedlerinin genel kalitesini ve güvenilirliğini etkiler. Lehim pedleri için uygun yüzey işleme yöntemlerini seçerken, lehim ped malzemesi, işlem gereksinimleri ve maliyet etkinliği gibi faktörlerin dikkate alınması gerekir. Aşağıda, lehim pedleri için yaygın olarak kullanılan birkaç yüzey işleme yönteminin ayrıntılı açıklamaları yer almaktadır.Lehim Maskesi Malzemelerinin Seçimi
Lehim pedlerinde yüzey işlemi yapmadan önce, uygun lehim maskesi malzemelerinin seçilmesi gerekir. Yaygın lehim maskesi malzemeleri arasında Poliimid (PI), Işığa Duyarlı Lehim Direnci (PSR) ve Termoset Lehim Direnci (TSR) bulunur. Farklı malzemelerin farklı özellikleri ve uygun uygulamaları vardır. Örneğin, Poliimid mükemmel yüksek sıcaklık direnci gösterir ve yüksek sıcaklıklı ortamlarda lehimleme uygulamaları için uygundur. Işığa duyarlı lehim maskesi malzemeleri, yüksek hassasiyetli desenler gerektiren lehim maskesi açma işlemleri için uygundur. Diğer yandan, termoset lehim maskesi malzemeleri daha yüksek mekanik mukavemet ve kimyasal direnç sunar. Lehim pedlerinin başarılı bir şekilde yüzey işlemine tabi tutulmasının ilk adımı, belirli gereksinimlere göre uygun lehim maskesi malzemesini seçmektir.Yüzey İşlem Yöntemleri
HASL (Sıcak Hava Lehim Düzeltme) , lehim pedleri için yaygın bir yüzey işleme yöntemidir. Pedlerin erimiş lehime daldırılmasını ve ardından fazla lehimin hava akımı kullanılarak üflenmesini içerir ve düz bir lehim ped yüzeyi elde edilir. HASL, seri üretime uygun, uygun maliyetli bir yöntemdir. Ancak lehim, lehim pedleri üzerinde bir metal kaplama tabakası bıraktığı için pedlerin boyutları ve aralıkları üzerinde bir miktar etkiye sahip olabilir. ENIG (Elektriksiz Nikel Daldırma Altını), lehim pedleri için yaygın olarak kullanılan yüksek performanslı bir yüzey işleme yöntemidir. Lehim pedlerinin yüzeyine bir kimyasal nikel tabakası ve ardından kimyasal nikelin üzerine bir altın tabakası biriktirilir. Bu yüzey işleme yöntemi mükemmel düzlük, korozyon direnci ve güvenilirlik sağlayarak yüksek lehimleme işlemi gerektiren uygulamalar için uygundur. Ancak ENIG yöntemi pahalıdır ve küçük ila orta ölçekli seri üretim ve üst düzey uygulamalar için daha uygundur. OSP (Organik Lehimleme Koruyucu), lehim pedleri için çevre dostu bir yüzey işleme yöntemidir. Lehim pedlerinin yüzeyinde oksidasyon ve korozyondan korumak için organik bir koruyucu film oluşturur. OSP yöntemi, düşük maliyet ve istikrarlı lehimleme performansı gibi avantajlar sunarak küçük ve orta ölçekli seri üretimler ve tek kullanımlık uygulamalar için uygundur. Ancak, OSP ile işlenmiş lehim pedleri mekanik çizilmeye ve kimyasal korozyona karşı hassastır ve işlem sırasında dikkatli kullanım ve koruma gerektirir.
Yüzey İşlem Kontrolü
Lehim pedlerinin yüzey işlemi için seçilen yöntem ne olursa olsun, tutarlılık ve istikrarı sağlamak için yüzey işlem sürecinin parametrelerini ve koşullarını kontrol etmek çok önemlidir. Örneğin, HASL yönteminde, lehimin eşit dağılımını ve tam üflemeyi sağlamak için lehim sıcaklığını ve hava akış hızını kontrol etmek gerekir. ENIG yönteminde ise, elektrolitik nikel ve altın kaplamaların kalınlığını ve homojenliğini kontrol etmek önemlidir. OSP yönteminde ise koruyucu filmin kalınlığını ve kalitesini kontrol etmek esastır. Sıkı bir proses kontrol ve kalite denetim sistemleri oluşturularak, lehim pedi yüzey işleminin istikrarı ve güvenilirliği sağlanabilir.Anahtar Faktör 4: Hassas Lehim Maskesi Açma İşlemi Kontrolü
Hassas lehim maskesi açma işlemi kontrolü, pedlerdeki lehim maskesi açma işleminin kalitesini ve tutarlılığını sağlamada önemli bir faktördür. Bu adım, lehim maskesi malzemesi uygulamasının düzgünlüğü, maske çıkarma hassasiyeti ve pedler için ısıl işlem parametreleri gibi çeşitli unsurların kontrolünü ve ayarlanmasını içerir. İlk olarak, homojen kaplama önemli faktörlerden biridir. Lehim maskesi malzemesi, lehim pedlerinin boyut ve şekline uygun olarak eşit ve pürüzsüz bir şekilde uygulanmalıdır. Eşit olmayan kaplama veya kusurlar, lehim maskesinin lehim maskesi açma alanında eksik veya aşırı kaplanmasına neden olarak lehim bağlantısının kalitesini etkileyebilir. Bu nedenle, kaplama işlemini optimize ederek, uygun kaplama ekipmanını seçerek ve kaplama parametrelerini ayarlayarak lehim maskesi malzemesinin düzgün uygulanmasını sağlamak çok önemlidir. Ayrıca, soyma hassasiyeti de kritik bir faktördür. Lehim maskesi malzemesi uygulandıktan sonra, açıklık alanını oluşturmak için soyma işlemi gereklidir. Soyma işleminin doğruluğu, lehim pedinin açıkta kalan alanını ve sınırların netliğini doğrudan etkiler. Büyük veya küçük soyma alanları hem kötü lehimlemeye neden olabilir hem de lehimlemeyi etkileyebilir. Bu nedenle, soyma işlemi sırasında, tutarlı soyma sonuçları elde etmek için soyma aletinin hassasiyetini ve kararlılığını sağlamak ve doğru soyma işlemi parametrelerini takip etmek gerekir. Ayrıca, lehim pedlerinin ısıl işlem parametrelerinin de hassas bir şekilde kontrol edilmesi gerekir. Isıl işlem, lehim pedlerinin ön ısıtma ve kürleme işlemlerini içerir. Ön ısıtma sıcaklığı ve süresinin kontrolü, lehim maskesi malzemesinin yapışmasını ve kararlılığını doğrudan etkilerken, kürleme sıcaklığı ve süresinin kontrolü lehim maskesi malzemesinin sertleşme ve ısı direnci derecesini etkiler. Bu nedenle, ısıl işlem sırasında, lehim maskesi malzemesinin özelliklerine ve üretim gereksinimlerine göre uygun sıcaklık ve süre parametrelerini doğru bir şekilde ayarlamak ve ısıl işlem sürecinin kararlılığını ve tutarlılığını sağlamak gerekir. Lehim maskesi açma işlemi üzerinde hassas bir kontrol sağlamak için, üretim sürecinde gelişmiş ekipman ve süreç izleme teknikleri gereklidir. Otomatik kaplama ekipmanları ve sıyırma aletleri daha yüksek doğruluk ve tutarlılık sağlayabilir. Ayrıca, gerçek zamanlı izleme ve geri bildirim sistemlerinin kullanımı, her ped için lehim maskesi açma kalitesinin gereksinimleri karşıladığından emin olmak için süreç parametrelerini hızlı bir şekilde tespit edip ayarlayabilir. Sonuç olarak, lehim maskesi açma işleminin hassas kontrolü, optimum lehim maskesi verimliliğine ulaşmada kilit faktörlerden biridir. Kaplama düzgünlüğünün optimize edilmesi, soyma hassasiyetinin kontrol edilmesi ve termal işlem parametrelerinin doğru ayarlanmasıyla, lehim maskesi açma işleminin kalitesi, kararlılığı ve tutarlılığı sağlanabilir.Bu, PCB üretimi sırasında lehimleme sürecinde daha yüksek güvenilirlik ve performans sağlayacak ve dolayısıyla genel ürün kalitesini artıracaktır.Anahtar Faktör 5: Kalite Denetimi ve Kontrolü
Kalite denetimi ve kontrolü, PCB'lerde lehim maskesi açılımının etkinliğini en üst düzeye çıkarmada önemli bir rol oynar. Lehim maskesi açılımının titiz bir şekilde denetlenmesi ve kontrol edilmesiyle ürün kalitesinin istikrarı ve tutarlılığı sağlanabilir. Aşağıda, kalite denetimi ve kontrolü için yaygın olarak kullanılan bazı yöntemler ayrıntılı olarak açıklanacaktır. Görsel Denetim: Görsel denetim, en yaygın ve en basit denetim yöntemlerinden biridir. Lehim maskesi açılımının pedler üzerindeki kapsamını görsel olarak inceleyerek herhangi bir kusur, delaminasyon veya eksik kapsama alanı olup olmadığını kontrol etmeyi içerir. Çalışanlar daha detaylı bir inceleme için büyüteç veya mikroskop kullanabilirler. Bu yöntem, belirgin sorunların hızlı bir şekilde tespit edilmesini sağlar, ancak küçük kusurları tespit edemeyebilir.
X-ışını Muayenesi: X-ışını muayenesi, lehim maskesi açılımı hakkında daha ayrıntılı ve doğru bilgi sağlayabilir. X-ışını ekipmanı kullanılarak, laminasyon durumu, kaplama kalınlığı ve lehim maskesi açılımının soyulma durumu gözlemlenebilir. Bu tahribatsız muayene yöntemi, küçük kusurları ve tutarsızlıkları tespit edebilir ve analiz ve değerlendirme için yüksek çözünürlüklü görüntüler sağlar. Soyulma Dayanımı Testi: Soyulma dayanımı testi, lehim maskesi açılımının kalitesini değerlendirmek için temel göstergelerden biridir. Bu test yöntemi, lehim maskesi malzemesi ile pedler arasındaki yapışma dayanımını ölçmek için kuvvet uygular. Pedlere kademeli olarak kuvvet uygulamak için özel bir test cihazı kullanılır ve lehim maskesi malzemesini soymak için gereken kuvvetin büyüklüğü kaydedilir. Daha yüksek soyulma dayanımı, lehim maskesi malzemesi ile pedler arasında iyi bir yapışma olduğunu gösterir ve bu da istikrarlı kaliteyi garanti eder. Bu özel muayene yöntemlerine ek olarak, lehim maskesi açılımının tutarlılığını ve istikrarını sağlamak için kapsamlı bir kalite kontrol sistemi kurmak da gereklidir. Bu, net süreç spesifikasyonları ve standartları geliştirmeyi, operasyonel tutarlılığı sağlamak için personeli eğitmeyi ve izlenebilir bir kayıt ve dokümantasyon sistemi oluşturmayı içerir. Kalite kontrol sürecinde, üretim süreci boyunca önemli metrikleri ve eğilimleri izleyerek verilerin zamanında toplanması ve analiz edilmesi de gereklidir. İstatistiksel analiz ve veri madenciliği teknikleri sayesinde potansiyel sorunlar ve iyileştirme fırsatları belirlenebilir ve ilgili düzeltici önlemler uygulanabilir. Ayrıca, tedarikçiler ve iş ortaklarıyla yakın iletişim ve iş birliği sürdürmek de kalite kontrolünün önemli bir unsurudur. Güçlü iş birliği ilişkileri kurmak, tedarik zincirinin her aşamasında kalite standartlarının ve gerekliliklerinin karşılanmasını sağlayarak ürün tutarlılığını ve güvenilirliğini garanti eder. PCB pedleri üzerindeki lehim maskesi açılma etkisinin en üst düzeye çıkarılması, devre kartının güvenilirliğini sağlamada önemli bir faktördür. Lehim maskesi açılması için hassas alanlar tasarlayarak, uygun lehim maskesi malzemelerini seçerek, pedler üzerinde uygun yüzey işlemlerini gerçekleştirerek, hassas proses kontrolü uygulayarak ve titiz kalite denetimi ve kontrolü yürüterek lehim maskesi açılmasının kalitesini ve istikrarını sağlayabiliriz. PCB üretim sürecinde bu temel faktörleri ve en iyi uygulamaları dikkate almak, ürün performansını, güvenilirliğini ve üretim verimliliğini artırabilir ve böylece çeşitli uygulama gereksinimlerini karşılayabilir.
