PCB Geri Delme: Yüksek Hızlı Devrelerde Sinyal Bütünlüğünü Nasıl İyileştirir ve Girişimi Nasıl Azaltır?

2024-12-24Muhabir: SprintPCB

Bu makalede PCB geri delme işleminin tanımı, işlem ayrıntıları, teknik avantajları ve zorlukları ele alınacak ve okuyuculara bu teknolojinin uygulamasını ve etkisini açıklığa kavuşturmak için pratik vaka çalışmaları sunulacaktır.

PCB Geri Delme Tanımı

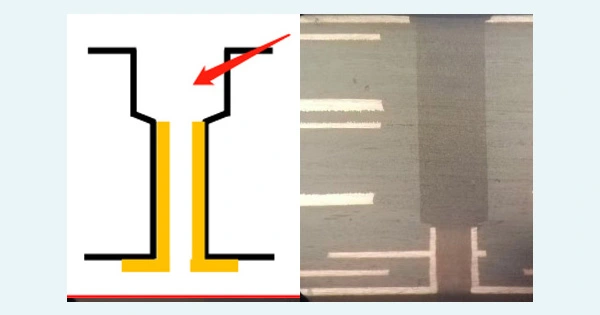

Kontrollü derinlik delme olarak da bilinen geri delme, önceden işlenmiş bir deliğin arka tarafından istenmeyen çıkıntıları çıkarmak için delme işlemini ifade eder. Geri delme, sinyal kaybını etkili bir şekilde azaltır ve sinyal bütünlüğünü artırarak PCB'nin genel performansını optimize eder. PCB Geri Delme

Geri Delme Neden Gereklidir?

Yüksek hızlı sinyal iletiminde, fazla çıkıntılar (via'nın sinyal katmanlarının ötesine uzanan bölümleri) sinyal yansımasına, saçılmasına ve gecikmeye neden olarak sinyal bozulmasına yol açabilir. Geri delme, bu gereksiz çıkıntıları ortadan kaldırarak sinyal kesintilerini azaltır ve sinyal bütünlüğünü iyileştirerek gürültü girişimini en aza indirir ve devre performansını artırır.

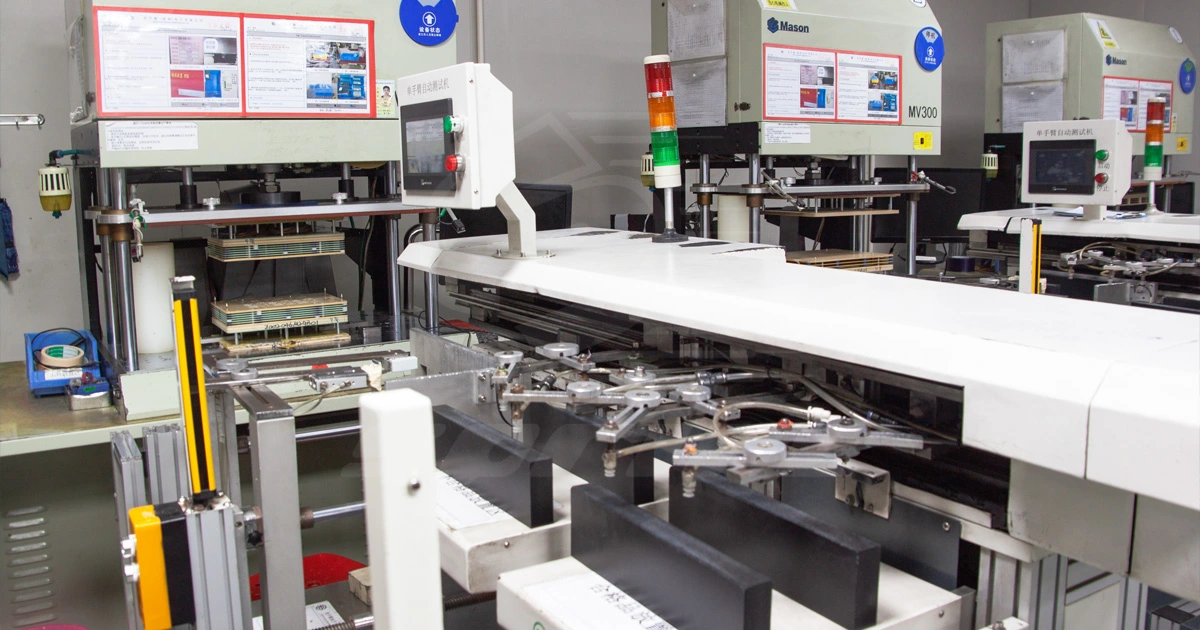

Tipik Süreç Akışı:

İlk Geçiş İşlemi: Tüm levha kalınlığı boyunca uzanan geçiş delikleri oluşturmak için standart delme yöntemi kullanılır.
İkincil Geri Delme: Daha büyük çaplı bir matkap kullanılarak arka taraftan yeniden delme yapılır ve bakır parça belirtilen derinliğe kadar çıkarılır.
Hassasiyet Doğrulaması: Sinyal katmanlarına zarar gelmesini önlemek için geri delme derinliğinin tasarım özelliklerine uyduğundan emin olun.

Örneğin, sinyallerin yalnızca 1. Katmandan 3. Katmana iletilmesi gereken 10 katmanlı bir PCB tasarımında, via işlemi 3. Katmanın altında bir çıkıntı bırakır. Geri delme, 3. Katmanın altındaki fazla bakırı çıkarmak için kullanılır ve bu da yüksek frekanslı girişimi azaltır.

Geri Delmenin Teknik Özellikleri ve Tasarım Gereksinimleri

Geri delme için temel teknik parametreler arasında matkap ucu çapı, delik derinliği, saplama uzunluğu ve güvenlik mesafesi yer alır. Ayrıntılı açıklamalar aşağıdadır:

Matkap Ucu Çapı

Arka delme ucu çapı genellikle orijinal delme deliğinden 0,15 ila 0,2 mm daha büyüktür. Örneğin, delme deliğinin çapı 0,3 mm ise, arka delme ucu 0,45 ila 0,5 mm olmalıdır.

Saplama Uzunluğu Kontrolü

İdeal olarak, geri delme işlemi sinyal katmanlarının altındaki tüm çıkıntıları çıkarmalıdır, ancak işlem toleransları nedeniyle kalan çıkıntı uzunluğu genellikle 2 mil ile 12 mil arasında değişir. Çok kısa bir çıkıntı, lehimlemeden sonra açık devre sorunlarına neden olabilir, bu nedenle çıkıntı uzunluğu ile sinyal bütünlüğü arasında bir denge sağlanmalıdır.

Güvenlik İzni

Geriye doğru delinmiş delik kenarı ile çevresindeki izler arasındaki boşluk en az 10 mil olmalıdır. Aşırı durumlarda 6 mil'e kadar düşürülebilir, ancak bu durum üretim zorluğunu artırır.

Proses Toleransları

Bitmiş levha kalınlığının toleransı, geri delme derinliğinin doğruluğunu etkileyebilir. Örneğin, tasarlanan levha kalınlığı 4 mm ise, gerçek kalınlık 3,6 mm ile 4,4 mm arasında değişebilir. Üretim sırasında, sinyal katmanlarından güvenli mesafeler sağlamak için geri delme parametreleri gerçek kalınlığa göre ayarlanmalıdır.

PCB Geri Delme ile Ele Alınan PCB Sorunları

Sinyal Yansıması ve Girişiminin Azaltılması: Kısa devrelerin çıkarılmasıyla PCB arka delme işlemi, iletim sırasında sinyal yansımasını ve girişimi etkili bir şekilde azaltarak sinyal netliğini ve kararlılığını artırır.
Gelişmiş Sinyal Bütünlüğü: PCB arka delme, geçişlerin parazit kapasitans ve endüktans etkilerini en aza indirerek, yüksek hızlı sinyallerin tam iletimini sağlar ve sinyal bozulmasını önler.
Çapraz Konuşmanın Azaltılması: Yüksek frekanslı PCB tasarımlarında , PCB arka delme, via uzunluğunu kısaltarak çapraz konuşmayı azaltır, bitişik izler arasındaki elektriksel bağlantıyı azaltır, böylece girişimi azaltır ve sinyal netliğini artırır.
Minimize Edilmiş Gürültü Girişimi: Fazla via segmentlerinin kaldırılmasıyla PCB arka delme işlemi gereksiz sinyal girişimini azaltır ve böylece PCB'nin iletim kalitesini artırır.

PCB Geri Delme İşleminin Özellikleri

Uygun Malzemeler: PCB arka delme işlemi, genellikle 8'den fazla katmana ve 2,5 mm'den fazla levha kalınlığına sahip sert PCB'lerde yaygın olarak kullanılır. Tasarım sırasında, PCB arka delme işleminin uygulanabilirliğini ve etkinliğini sağlamak için levhanın kalınlığını ve katman sayısını dikkate almak önemlidir.
Delik Çapı Gereksinimleri: PCB'ye arkadan delinmiş bir deliğin çapı, fazla bakırı etkili bir şekilde çıkarmak için genellikle orijinal delikten 0,2 mm daha büyüktür. İlk delme için minimum çap genellikle ≥0,3 mm'dir.
Derinlik Toleransı: PCB arka delme, gerekli iletken katmanlara zarar vermeden yalnızca fazla bakırın çıkarılmasını sağlamak için delik derinliği üzerinde hassas kontrol gerektirir. Bu, genellikle ±0,05 mm'lik bir derinlik toleransını koruyan, yüksek hassasiyetli derinlik kontrolüne sahip delme ekipmanı gerektirir.
Tasarım Hususları: PCB arka delme tasarımı sırasında, devrenin diğer parçalarına zarar vermemek için arka delinmiş delikler, çevreleyen izler ve pedler arasında yeterli boşluk bırakılmasının sağlanması çok önemlidir.

PCB arka delme teknolojisi, geçiş deliklerinin fazla kısımlarını hassas bir şekilde çıkararak sinyal bütünlüğünü iyileştirir ve böylece paraziti ve sinyal bozulmasını azaltır. Ancak, arka delme işleminin daha yüksek tasarım ve üretim gereksinimleri vardır ve etkinliğini ve güvenilirliğini sağlamak için hassas derinlik kontrolü ve dikkatli bir tasarım düzeni gerektirir.
