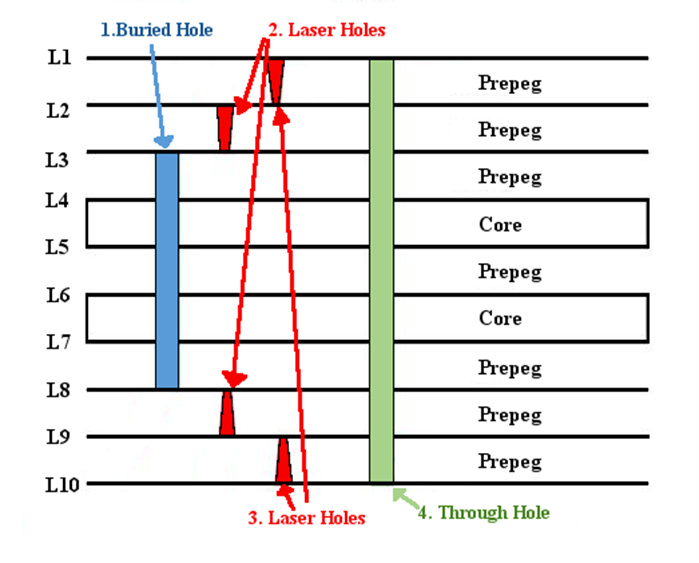

Baskılı devre kartı (PCB) tasarımında, kör ve gömülü geçiş yolları, yüksek yoğunluklu, yüksek performanslı elektronik cihazların üretiminde önemli rol oynayan iki önemli bağlantı teknolojisidir. Bu makale, kör ve gömülü geçiş yollarının tanımlarını ve uygulamalarını ve bunların oluşturulma süreçlerini inceleyecektir. Ayrıca, PCB'nin güvenilirliğini ve performans optimizasyonunu sağlamak için bu özel geçiş deliklerini tasarlarken dikkate alınması gereken temel yönergeleri sunacağız. Modern elektronik üretiminde kör ve gömülü geçiş yollarının önemini ve tasarım prensiplerini birlikte inceleyelim. Kör ve gömülü geçiş yolları, baskılı devre kartı (PCB) tasarımı ve üretiminde iki yaygın kaplamalı geçiş deliği yapısı türüdür. Farklı katmanlardaki kabloları ve sinyalleri bağlamada önemli roller oynarlar. Ancak, farklı uygulama gereksinimlerini karşılayan farklı tasarım ve üretim yöntemlerine sahiptirler.
Kör Geçişler:
PCB tasarımında, Kör Geçiş Yolları (Blind Vias), tüm PCB'yi geçmeden yalnızca dış katmanları bir veya daha fazla iç katmana bağlayan özel bir tür kaplamalı geçiş deliğidir (PTH). Bu tasarım, devre kartının karşı tarafında parazit oluşmasını önlerken sınırlı bir alanda gerekli bağlantıların kurulmasını sağlar. Tanım ve Amaç: Kör Geçiş Yolları (Blind Vias), bir PCB'nin dış katmanlarını bir veya daha fazla iç katmana bağlayan ancak tüm PCB'yi kapsamayan bir tür PTH yapısıdır. Bu, Kör Geçiş Yollarının kartın bir tarafından görünür, diğer tarafından ise "kör" veya görünmez olduğu anlamına gelir. Uygulama Örneği: Birinci ve ikinci iç katmanlar arasında bağlantı gerektiren ve PCB'nin en dış katmanına nüfuz etmekten kaçınan dört katmanlı bir PCB'yi ele alalım. Bu senaryoda, Kör Geçiş Yolları, PCB'nin diğer tarafında gereksiz delikler bırakmadan bu bağlantıyı sağlamak için kullanılabilir.Gömülü Vias:
Yaygın bir diğer delikli geçiş türü, PCB'nin bir veya daha fazla iç katmanını birbirine bağlayan ancak dış katmanlara uzanmayan Gömülü Geçiş Noktalarıdır (Buried Vias). Gömülü geçiş noktaları, özellikle sinyal bütünlüğü ve mekansal optimizasyon gereksinimlerinin son derece yüksek olduğu yüksek performanslı elektronik cihazlarda, karmaşık çok katmanlı PCB düzenlerinde önemli bir rol oynar. Tanım ve Amaç: Gömülü geçiş noktaları, PCB'nin bir veya daha fazla iç katmanını birbirine bağlayan ancak dış katmanlara uzanmayan, yani PCB'nin iç katmanları arasında tamamen gizli olan bir delikli geçiş noktası türüdür. Uygulama Örneği: İç katmanlar arasında birden fazla bağlantının gerekli olduğu, ancak dış katmanların dahil olmadığı karmaşık bir sekiz katmanlı PCB'yi ele alalım. Bu senaryoda, gömülü geçiş noktalarının kullanılması son derece uygundur çünkü PCB'nin iç katmanları arasında gerekli sinyal bağlantılarını sağlarken dış katmanlarda temiz bir görünüm sağlarlar. PCB üretim sürecindeki delme aşaması, kör ve gömülü geçiş noktaları oluşturmak için çok önemlidir. Delme deliklerinin derinliğini kontrol ederek, üreticiler seçici olarak birbirine bağlı kör ve gömülü geçiş noktaları elde edebilir ve ardından elektrik bağlantılarının güvenilirliğini sağlamak için kaplama işlemlerini gerçekleştirebilirler.
Kör geçişlerin üretim süreci:
İlk olarak, PCB'nin bir tarafında normal delme işlemi gerçekleştirilerek dış katmandan iç katmana geçiş delikleri oluşturulur. Ardından, kontrollü derinlik delme teknolojisi kullanılarak delme işlemi, PCB'nin diğer tarafına uzanmadan belirli iç katmanlarla sınırlandırılır. Son olarak, iç ve dış katmanlar arasında iletken bir bağlantı oluşturmak için geçiş delikleri kaplanır. Örnek: Birinci ve ikinci katmanlar arasında, PCB'nin alt ikinci katmanını etkilemeden bir bağlantı kurulması gereken çift taraflı bir PCB düşünelim. Kör geçiş deliklerinin derinliği kontrol edilerek, delme derinliği yalnızca birinci ve ikinci katmanlar arasındaki boşlukla sınırlandırılabilir ve böylece istenen sinyal bağlantısı elde edilebilir.Gömülü geçiş yollarının üretim süreci:
Üretim sürecinin delme aşamasında, delmenin yalnızca PCB'nin iç katmanlarında kalmasını ve dış katmanlara uzanmamasını sağlamak için geçiş deliklerinin derinliği kontrol edilir. Daha sonra, bu iç katman geçiş delikleri, ilgili iç katmanlar arasında bağlantılar oluşturmak için kaplanır. Örnek: Dört iç katmana sahip ve bu katmanlar arasında birden fazla sinyal bağlantısı gerektiren karmaşık, çok katmanlı bir PCB düşünün. Gömülü geçiş deliklerinin üretim süreci sayesinde, bu sinyal bağlantıları dış katmanları etkilemeden PCB'nin iç katmanları arasında tamamen gizlenebilir ve böylece daha yüksek yönlendirme yoğunluğu ve gelişmiş sinyal bütünlüğü elde edilebilir. Genel olarak, kör ve gömülü geçiş delikleri, PCB tasarımcılarına yüksek yoğunluklu yönlendirme ve karmaşık sinyal yönlendirme taleplerini karşılamak için daha esnek seçenekler sunar. Doğru kullanımları, PCB'lerin performansını ve güvenilirliğini artırmaya katkıda bulunur.Temel yönergeler
Kör ve gömülü geçişler tasarlanırken, PCB'nin güvenilirliğini, performansını ve üretilebilirliğini sağlamak için uyulması gereken bazı temel kurallar vardır. Aşağıda, bu kuralların ayrıntılı bir açıklaması ve ilgili örnekler yer almaktadır.Vias'ın En Boy Oranı:
Tanım: Viaların en boy oranı, deliğin derinliği ile çapı arasındaki oranı ifade eder. Bu faktör, özellikle kör ve gömülü vialar kullanıldığında yüksek yoğunluklu PCB'lerde özellikle önemlidir. Yönergeler: Üretim zorluklarından kaçınmak ve güvenilirliği artırmak için, en boy oranını makul bir aralıkta kontrol etmek genellikle önemlidir. Daha yüksek en boy oranları, delik delme ve kaplamada zorlukları artırabilir ve potansiyel olarak eşit olmayan via duvarları veya sinyal kaybı gibi üretim sorunlarına yol açabilir. Örnek: Dış ve iç katmanları bağlamak için kör viaların kullanılmasını gerektiren yüksek yoğunluklu çok katmanlı bir PCB tasarlamayı düşünelim. Kontrollü bir en boy oranı sağlamak için, aşırı dik delik yapılarından kaçınmak amacıyla kart kalınlığını ve delik çapını optimize etmek gerekebilir.Halka Halka:
Tanım: Halka şeklindeki halka, bir via'yı çevreleyen ve pedi kör veya gömülü bir via'ya bağlayan bakır bir peddir. İstikrarlı bir lehimleme bağlantısı sağlamak için çok önemlidir. Kılavuz: Halka şeklindeki halkanın, güvenilir bir lehimleme alanı ve iyi bir bağlantı sağlayacak kadar büyük olduğundan emin olun. Çok küçük halka şeklindeki halkalar, üretim sürecinde zayıf lehim bağlantılarına ve hatta bağlantı sorunlarına yol açabilir. Örnek: Yüksek sıcaklıkta lehimleme gerektiren bir PCB uygulamasını ele alalım. Halka şeklindeki halka çok küçükse, lehimleme kalitesiz olabilir ve bu da bağlantının güvenilirliğini etkileyebilir.İz ve Via Aralığı:
Tanım: İz, bir PCB üzerindeki iletken yolları ifade eder ve izler ile kör/gömülü geçiş noktaları arasındaki boşluk, izler ile geçiş noktaları arasındaki mesafeyi ifade eder. Yönergeler: İzler ve geçiş noktaları arasında yeterli boşluk, sinyal paraziti ve çapraz konuşmayı önlemek için önemlidir. Bu, özellikle yüksek hızlı sinyal iletim tasarımlarında sinyal zayıflamasını ve çapraz konuşmayı önlemek için kritik öneme sahiptir. Örnek: Yüksek hızlı veri iletimi için bir PCB tasarlanırken, izler ve kör geçiş noktaları arasında yetersiz boşluk, sinyal zayıflamasına ve veri iletim hatalarına yol açabilir.Via Stubs:
Tanım: Via uçları, kör bir via/gömülü via'nın ucundan uzanan kısımları ifade eder ve genellikle karta bağlı iç katmanları ifade eder. Kılavuz: Yüksek frekanslı uygulamalarda, empedans uyumsuzluklarını ve sinyal yansımalarını önlemek için via uçlarının uzunluğunun en aza indirilmesi önerilir. Daha uzun via uçları sinyal bozulmasına ve iletim performansının düşmesine neden olabilir. Örnek: Kablosuz iletişim cihazları için PCB tasarlarken, yüksek kaliteli sinyal iletimi sağlamak için iç katmanlara bağlı kör via uçlarının kısımlarını kısaltmak önemlidir.Katmanlar Arası Geçiş:
Tanım: Katmanlar arası geçiş, özellikle kör geçişler kullanıldığında, sinyal izinin bir katmandan diğerine geçiş sürecini ifade eder. Yönergeler: Sinyal empedansında ani değişikliklerden kaçınmak için tasarım sürecinde katmanlar arası geçişlerin düzgünlüğü dikkate alınmalıdır. Sinyal bütünlüğünü sağlamak için geçişler mümkün olduğunca kademeli olmalıdır. Örnek: Yüksek hızlı sinyal iletimi için çok katmanlı bir PCB tasarlanırken, katmanlar arası geçiş sırasında sinyal kararlılığını sağlamak için sinyal izi yollarının dikkatli bir şekilde planlanması gerekir.Termal Hususlar
Tanım: Gömülü geçiş yolları kullanılırken, PCB içindeki ısı akışını etkileyebileceklerinden termal hususlara dikkat edilmesi gerekir. Yönergeler: Tasarım aşamasında termal geçiş yolları ve bakır dağılımının dikkatlice değerlendirilmesi, verimli bir ısı iletimi ve dağılımı sağlamak ve böylece elektronik bileşenlerin çalışma sıcaklığının güvenli bir aralıkta kalmasını sağlamak için önemlidir. Örnek: Yüksek güçlü bir güç kaynağı modülü için bir PCB tasarlanırken, termal iletim ve dağılımı optimize etmek ve bileşen sıcaklığının kabul edilebilir bir aralıkta kalmasını sağlamak için gömülü geçiş yollarının konumu dikkate alınmalıdır. Bu yönergelere uyulması, kör ve gömülü geçiş yollarının sorunsuz tasarım ve üretimini sağlayarak PCB'nin performansını, güvenilirliğini ve üretilebilirliğini garanti altına almaya yardımcı olabilir. Özetle, kör ve gömülü geçiş yolları, gelişmiş PCB bağlantı teknolojileri olarak, yüksek yoğunluklu ve yüksek performanslı elektronik cihazların üretimi için güçlü çözümler sunar. Bu özel geçiş yollarını tasarlarken, uygun en boy oranları, yeterli halka halka sayısı ve makul termal hususlar gibi önemli yönergelere uyulmalıdır. Mühendisler, kör ve gömülü geçiş tekniklerini akıllıca uygulayarak, elektronik pazarındaki sürekli artan performans ve işlevsellik taleplerini karşılayan daha kompakt, verimli ve güvenilir PCB tasarımları elde edebilirler. Gelecekte, teknolojinin sürekli ilerlemesiyle birlikte, bu gelişmiş PCB bağlantı teknolojileri elektronik endüstrisinde önemli bir rol oynamaya devam edecektir.
