Hızlı teknolojik ilerlemenin yaşandığı bu çağda, elektronik cihazlar giderek daha küçük, daha hafif ve daha esnek hale geliyor ve bu da onları taşımayı giderek daha kolay hale getiriyor. Bu inovasyon dalgasının ortasında, Esnek PCB (Baskılı Devre Kartı) teknolojisi önemli bir bileşen olarak ortaya çıktı. Esnekliği, tasarımcıların karmaşık ve sınırlı alanlara daha fazla özellik ve bağlantı eklemesini sağlıyor. Bu nedenle, esnek devre kartlarının elektronik ürünlerde minyatürleştirme ve mobilite taleplerini karşılamak için tek çözüm olduğu söylenebilir. Ancak, birçok kişi için esnek PCB'ler hâlâ nispeten yabancı bir kavram olmaya devam ediyor. Bu makale, esnek PCB'leri tanımanız ve modern elektronik cihaz tasarımındaki önemlerini anlamanız için sizi hızlı bir yolculuğa çıkaracak. Esnek PCB'ler sadece bir teknoloji değil; elektronik cihazlarda inovasyon ve ilerlemenin arkasındaki temel itici güçtür. Gelin, esnek PCB'lerin büyüleyici dünyasını birlikte keşfedelim! Öncelikle, herkesin kapsamlı bir anlayış kazanmasına yardımcı olmak için esnek PCB'lerin tanımı ve temel kavramları hakkında ayrıntılı bir açıklama sunacağız.

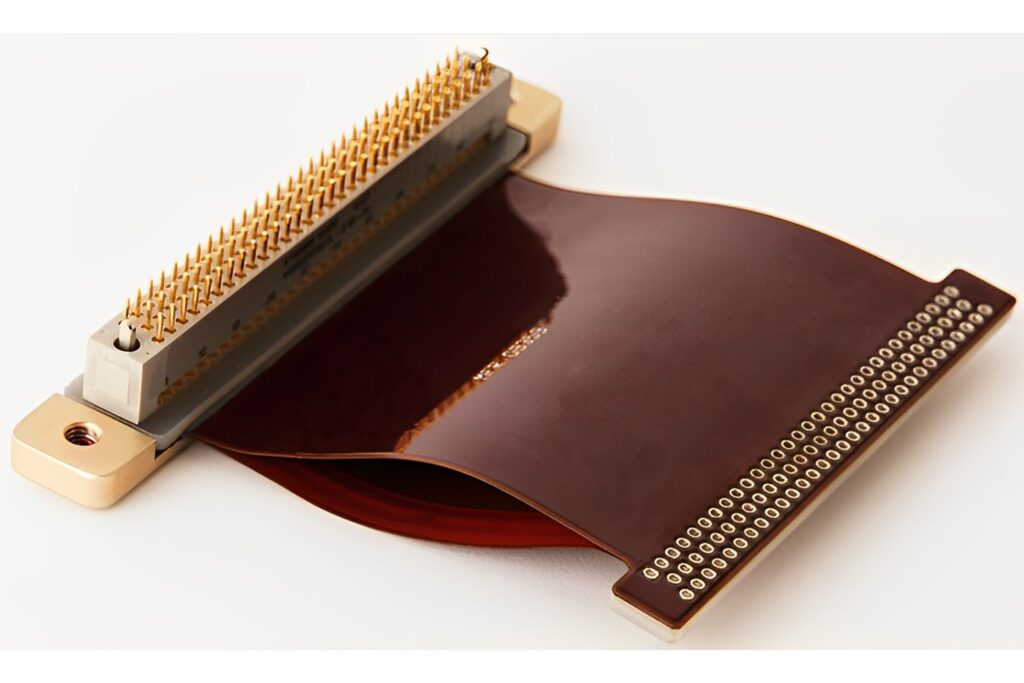

Esnek PCB (Esnek Baskılı Devre Kartı), esnek taban malzemelerinden yapılmış bir baskılı devre kartı türüdür. Geleneksel PCB'lerde kullanılan sert taban yerine poliimid (PI) veya polyester (PET) gibi esnek bir alt tabaka kullanır. Esnek taban malzemeleri genellikle yüksek sıcaklığa dayanıklıdır ve poliimid (PI) veya polietilen naftalat (PEN) gibi iyi esnekliğe sahiptir. Esnek alt tabaka, PCB'nin bükülme, katlama ve bükme gibi şekillerde çalışmasına olanak tanır. "FPC", sektörde "Flex PCB" olarak da bilinen Esnek Baskılı Devre'nin kısaltmasıdır. FPC, esnek yalıtım malzemelerinden yapılmış bir baskılı devre kartı türüdür. Hafifliği, ince form faktörü ve esneklik ve katlanabilirlik gibi olağanüstü özellikleriyle büyük beğeni toplar. FPC, elektronik ürünlerde önemli ölçüde boyut küçültmeyi mümkün kılarak yüksek yoğunluklu, minyatür ve son derece güvenilir cihazlara olan artan talebi karşılar. Esnek Baskılı Devre (FPC), 1970'lerde Amerika Birleşik Devletleri'nde havacılık ve uzay roket teknolojisinin geliştirilmesi için ortaya çıkan bir teknolojidir. Polyester film veya poliimid esaslı, yüksek güvenilirlik ve mükemmel esneklikle karakterize edilen bir tür baskılı devredir. Devre tasarımı esnek ve ince bir plastik levha üzerine yerleştirilerek, birçok hassas bileşen dar ve sınırlı alanlara istiflenebilir ve bükülebilen esnek bir devre oluşturulabilir. Bu devre türü bükülebilir, katlanabilir, hafif, kompakt, iyi ısı dağılımına sahip ve kurulumu kolaydır; geleneksel ara bağlantı teknolojilerini aşar. Esnek devrelerin yapısında yalıtım filmleri, iletkenler ve yapıştırıcılar kullanılır. Esnek PCB'ler, bir veya daha fazla ince film malzeme katmanından oluşur ve devre bağlantılarının gerekli olduğu bölgelerde iletken katmanlar veya devreler kaplanır. Bu iletken katmanlar genellikle bakır folyodan yapılır ve kimyasal aşındırma veya mekanik sıyırma gibi işlemlerle istenen devre desenlerine dönüştürülür. Esnek PCB'ler ayrıca devre bileşenleri, konektörler ve diğer elektronik elemanları da içerebilir. Esnek PCB'lerin tanımını ve temel kavramlarını anladıktan sonra, yaygın esnek PCB türleri hakkında konuşalım.
Tek Taraflı Esnek PCB (FPC)

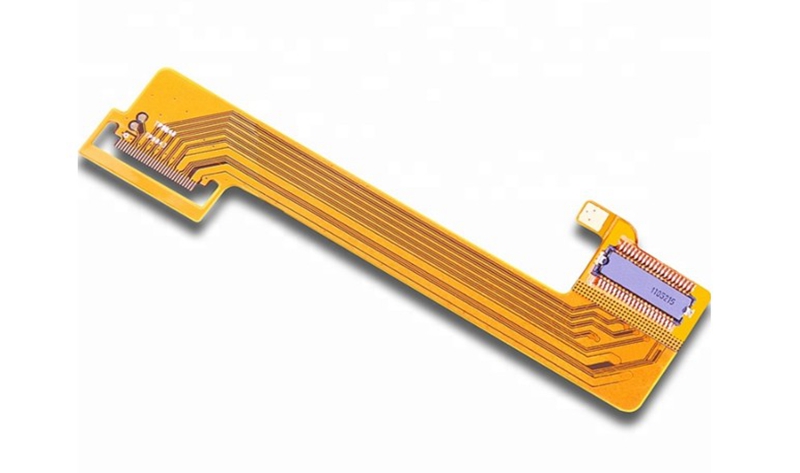

Tek taraflı esnek bir kart üzerindeki devre genellikle bir tarafta bulunur ve iletken katman olarak bakır folyo kullanılır. Gerekli devre deseni kimyasal aşındırma veya mekanik çıkarma yöntemleriyle oluşturulabilir. Esnek alt tabaka üzerine, devrenin kararlılığını ve dayanıklılığını artırmak için koruyucu katmanlar veya kaplama katmanları eklenebilir. Tek taraflı esnek kartlar, özellikle bükülme ve kompakt tasarımlar gerektiren senaryolarda, düşük karmaşıklıkta ve basit uygulamalarda yaygın olarak kullanılır. Giyilebilir cihazlar, cep telefonları, dijital kameralar, yazıcılar, otomotiv elektroniği ve daha fazlası gibi çeşitli elektronik cihazlarda kullanılabilirler. Esneklik ve kompakt tasarım avantajları nedeniyle, tek taraflı esnek kartlar hafiflik, esneklik ve güvenilirliği önceliklendiren ürünlerde geniş bir uygulama yelpazesine sahiptir. Devre yönlendirme için yalnızca bir tarafın mevcut olması nedeniyle, tek taraflı esnek kartların daha düşük devre yoğunluğuna ve işlevsel entegrasyona sahip olduğunu belirtmek önemlidir.
Çift Taraflı Esnek PCB (FPC)

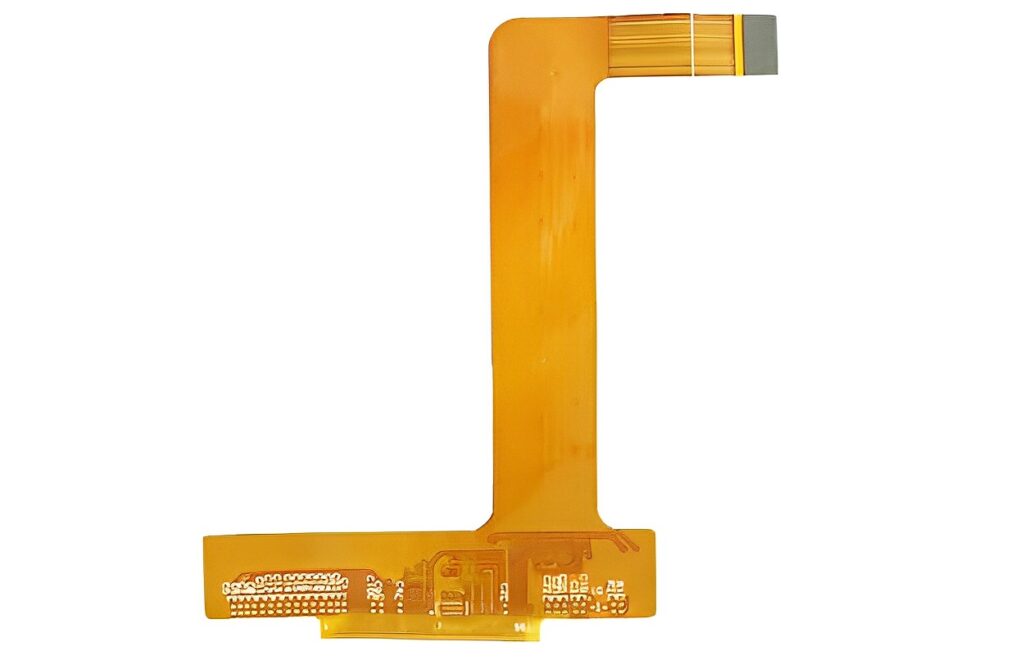

Çift taraflı esnek bir devre kartı, devre katmanlarını birbirine bağlayan iki esnek alt tabaka katmanından oluşur. Bu devre katmanları, aşındırma, delme ve elektrokaplama gibi işlemlerle istenen devre ve bağlantı noktalarına dönüştürülen bakır folyodan yapılabilir. Bu alt tabakalar, devrenin bütünlüğünü korurken bükülme ve gerilmeye dayanıklıdır. Çift taraflı esnek bir kartın her iki yüzünde de devre katmanları bulunur ve bu da hem üst hem de alt yüzeylerde devre yönlendirme ve bileşen montajına olanak tanır. Bu, çift taraflı esnek kartları tek taraflı esnek kartlara kıyasla daha esnek ve entegre hale getirir. Küçük alanlarda daha fazla devre bağlantısı ve işlevsel modül elde edebilirken, yüksek yoğunluk ve kompaktlık gereksinimlerini karşılayabilirler. Çift taraflı esnek kartlar çeşitli alanlarda yaygın olarak kullanılır. Tüketici elektroniği, otomotiv elektroniği, tıbbi cihazlar, havacılık ve uzay gibi daha yüksek devre yoğunluğu, güvenilirlik ve esneklik gerektiren diğer endüstrilerde yaygın olarak bulunurlar. Çift taraflı esnek kartların tasarım ve üretim gereksinimleri yüksektir ve alt tabaka seçimi, devre tasarımı, proses kontrolü ve güvenilirlik testi gibi hususları içerir.
Çok Katmanlı Esnek PCB (FPC)
Çok katmanlı esnek devre kartı, çok katmanlı esnek taban malzemesinden oluşan bir devre kartı türüdür. Esnek PCB'lerin esnekliğini çok katmanlı devre kartlarının yapısıyla birleştirerek, esnek PCB'lerin hem bükülme ve katlanma özelliklerini hem de daha yüksek devre yoğunluğu ve karmaşıklığı sağlar. Çok katmanlı esnek devre kartları, genellikle her biri devre izleri ve bileşenleri içeren üç veya daha fazla esnek katmandan oluşur. Bu katmanlar, ara bağlantı delikleri (via'lar) aracılığıyla elektriksel olarak bağlanır. Via'lar, elektrokimyasal biriktirme yoluyla bakırla doldurulabilir veya devre katmanları arasında ara bağlantı sağlamak için metal perçinler içerebilir. Çok katmanlı esnek devre kartlarının tasarım ve üretiminde özel teknikler ve süreçler gereklidir. Tasarımcıların, devrelerin normal çalışmasını ve kararlılığını sağlamak için devre düzenini, istifleme sırasını ve esnek katmanlar arasındaki sinyal bütünlüğünü dikkate almaları gerekir. Çok katmanlı esnek devre kartları, özellikle yüksek yoğunluklu devre bağlantıları, boyut kısıtlamaları ve yüksek güvenilirlik gerektiren alanlar olmak üzere birçok uygulama alanında önemli bir rol oynar. Giyilebilir cihazlarda, tıbbi cihazlarda, otomotiv elektroniğinde, havacılık ve tüketici elektroniğinde yaygın olarak kullanılırlar. Çok katmanlı esnek kartların avantajları arasında esneklik, incelik, iyi darbe direnci, yüksek devre yoğunluğu ve güçlü parazit direnci yer alır. Yenilikçi elektronik ürün tasarımları için daha fazla özgürlük ve güvenilirlik sağlarken, aynı zamanda ürünlerin genel performansını ve güvenilirliğini de artırırlar.

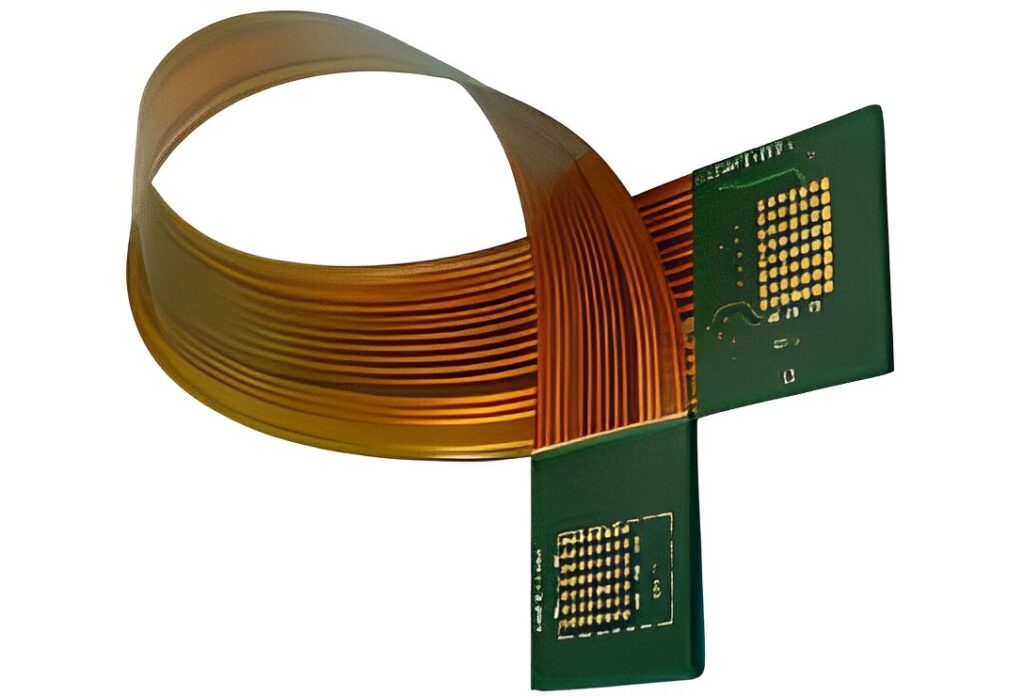

Sert-esnek PCB, sert ve esnek kartların özelliklerini birleştiren bir devre kartı türüdür. Katlama, bükme veya döndürme yoluyla devre bağlantılarına olanak tanıyan sert ve esnek katmanlardan oluşur. Sert-esnek PCB, hem sert hem de esnek kartların avantajlarını birleştirerek esneklik, güvenilirlik ve karmaşık düzenler ve üç boyutlu tasarımlar gerektiren uygulamalar için uygunluk sunar. Sert-esnek PCB'ler genellikle sert katmanlar için FR-4 ve esnek katmanlar için poliimid veya polyester gibi malzemelerden oluşur. Sert katmanlar genellikle devre bileşenlerine destek ve koruma sağlamak için PCB'nin her iki ucunda veya ortasında konumlandırılırken, esnek katmanlar bükülme gerektiren konektör alanlarında veya bölümlerinde bulunur. Şimdi size esnek PCB'lerin nasıl tasarlanacağını anlatacağız.
Esnek PCB nasıl tasarlanır?
Esnek bir devre kartının tasarımı, devre tasarımcısının öngördüğü istenen işlevselliği elde etme amacıyla devre şemasına dayanır. Tasarım sürecinin ana adımları, tasarımın etkinliğini ve güvenilirliğini sağlamak için birden fazla faktörü göz önünde bulunduran yerleşim tasarımı etrafında döner. Esnek devre kartı tasarımında yer alan sürecin ayrıntılı bir açıklaması aşağıdadır. Yerleşim Tasarımının Hedefleri: Esnek bir devre kartının yerleşim tasarımı, devre şemasını devre tasarımcısının işlevsel gereksinimlerini karşılayan gerçek bir devre kartı yerleşimine dönüştürmeyi amaçlar. Doğru yerleştirme ve bağlantı sayesinde, devre bileşenleri arasında doğru bağlantı ve sinyal iletimi sağlanır. Harici Bağlantı Yerleşimi: Yerleşim tasarımında, giriş/çıkış arayüzleri, güç bağlantıları, iletişim arayüzleri vb. dahil olmak üzere harici bağlantıların yerleşimi dikkate alınmalıdır. Bu harici bağlantı noktalarının konumları ve yönlendirmeleri, diğer sistemler veya cihazlarla bağlantıyı kolaylaştırmalıdır. Dahili Bileşen Yerleşiminin Optimizasyonu: Esnek devre kartı tasarımında, dahili elektronik bileşenlerin yerleşimini optimize etmek çok önemlidir. Devre boyutunu ve karmaşıklığını en aza indirecek şekilde bileşenlerin konumlarını düzenlemek, devre güvenilirliğini ve performansını en üst düzeye çıkarır. Metal İzlerin ve Via Düzeninin Optimizasyonu: Esnek devre kartı tasarımı, metal izlerin ve viaların düzeninin optimize edilmesini de içerir. Metal izlerin yolları, sinyal iletim kalitesi ve güvenilirliğini sağlamak için optimize edilmelidir. Viaların konumlandırılması ve düzeni, katmanlar arasındaki devre bağlantılarını dikkate almalı ve güvenilirliklerini ve performanslarını sağlamalıdır. Elektromanyetik Koruma: Esnek devre kartları tasarlanırken, devre üzerindeki harici elektromanyetik girişimin etkisini en aza indirmek için uygun elektromanyetik koruma önlemleri alınmalıdır. Bu, elektromanyetik radyasyonu ve hassasiyeti azaltmak için koruyucu katmanlar ve topraklama düzlemleri kullanarak uygun topraklama düzenini içerir. Isıl Yayılım Hususları: Esnek devre kartı tasarımında ısıl yayılım sorunları dikkate alınmalıdır. Isı yayılım alanlarının doğru şekilde tasarlanması ve yerleştirilmesi, yüksek güçte çalışma sırasında etkili ısı dağılımı sağlayarak aşırı ısınmadan kaynaklanan devre arızalarını önler. CAD Araçlarının Uygulanması: Karmaşık esnek devre kartı tasarımlarında, sürece yardımcı olmak için genellikle bilgisayar destekli tasarım (CAD) araçları kullanılır. Bu araçlar, yerleşim tasarımı, rota planlaması ve sinyal bütünlüğü analizi gibi çeşitli işlevler sunarak tasarım doğruluğunu ve verimliliğini artırır. Titiz ve esnek devre kartı tasarımı sayesinde devre performansı optimize edilebilir, üretim maliyetlerinden tasarruf edilebilir ve güvenilir devre ve ısı dağılımı performansı sağlanabilir. Tasarım sürecinde işlevsel gereksinimler, yerleşim optimizasyonu, sinyal bütünlüğü, elektromanyetik koruma gibi faktörler göz önünde bulundurulmalıdır.ve ısı dağılımını sağlayarak tasarım güvenilirliğini ve istikrarını sağlar.Flex PCB'nin Uygulamaları
Esnek PCB'lerin benzersiz özellikleri, bunların çeşitli endüstrilerde ve uygulama alanlarında yaygın olarak kullanılmasını sağlamıştır. Esnek PCB'lerin bazı temel uygulama alanları şunlardır: Giyilebilir Teknoloji: Esnek PCB'ler (Baskılı Devre Kartları), giyilebilir teknolojide önemli bir rol oynar. Hafif ve esnek yapıları sayesinde esnek PCB'ler, gerekli devre bağlantılarını ve işlevsellik desteğini sağlarken vücudun kıvrımlarına sorunsuz bir şekilde uyum sağlayabilir. Örnekler arasında akıllı saatler, sağlık izleme cihazları ve akıllı giyilebilir cihazlar bulunur. Otomotiv Elektroniği: Esnek PCB'ler, otomotiv elektroniği alanında giderek daha önemli hale geliyor. Otomobillerdeki sınırlı alan ve çok sayıda kıvrım nedeniyle, esnek PCB'ler karmaşık devre bağlantı gereksinimlerini karşılarken alanı verimli bir şekilde kullanabilir. Otomotiv navigasyon sistemlerinde, araç içi eğlence sistemlerinde, gövde kontrol ünitelerinde ve gösterge panellerinde önemli bir rol oynarlar. Tıbbi Cihazlar: Esnek PCB'ler, tıbbi cihaz endüstrisinde yaygın uygulamalar bulur. Bu PCB'lerin esnekliği, kararlı ve güvenilir devre bağlantıları sağlarken karmaşık tıbbi ekipman şekillerine uyum sağlamalarını sağlar. Tıbbi görüntüleme cihazlarında, kalp pillerinde, implante edilebilir sensörlerde ve biyoizleme cihazlarında kullanılırlar. Havacılık ve Uzay: Esnek PCB'lerin havacılık endüstrisinde kullanımı giderek artmaktadır. Havacılık ve uzay uygulamaları, ağırlık ve alan açısından sıkı gereksinimler gerektirir ve esnek PCB'lerin hafif ve esnek yapısı onları ideal bir seçim haline getirir. Uçuş kontrol sistemlerinde, uydu iletişim ekipmanlarında, havacılık aletlerinde ve uzay araçlarının iç devrelerinde kullanılırlar. Diğer Endüstriler: Bu sektörlere ek olarak, esnek PCB'ler birçok başka alanda da kullanılmaktadır. Örneğin, tabletler, akıllı telefonlar, katlanabilir ekranlar ve esnek ekranlar gibi tüketici elektroniği ürünlerinde kullanılırlar. Ayrıca, endüstriyel otomasyon, askeri ve savunma, iletişim cihazları ve Nesnelerin İnterneti (IoT) alanlarında önemli roller oynarlar. Genel olarak, esnek PCB'lerin uygulama kapsamı geniştir ve esnek devre bağlantıları ve minyatür tasarımlar gerektiren her sektörü kapsar. Sadece modern elektronik cihazların esneklik ve güvenilirlik taleplerini karşılamakla kalmaz, aynı zamanda yenilikçi ürün tasarımları için daha fazla olanak sağlarlar. Devam eden teknolojik gelişmelerle, esnek PCB'lerin uygulama alanları genişlemeye ve çeşitlenmeye devam edecektir.Esnek PCB'nin gelecekteki trendleri
Yenilikçi bir elektronik teknoloji olan esnek PCB, sürekli olarak gelişmekte ve ilerlemektedir. İşte esnek PCB'nin potansiyel gelişim yönlerine dair içgörüler sunan bazı gelecek trendleri. Malzeme bilimi ve nanoteknolojideki ilerlemelerle birlikte, esnek PCB üretimi için özel özelliklere ve uyarlanabilirliğe sahip yeni malzemelerin ortaya çıkmasını bekleyebiliriz. Bu malzemeler arasında katlanabilir, kendi kendini onaran, yüksek ısı iletkenliğine sahip ve yüksek mukavemetli malzemeler yer alabilir ve esnek PCB'lerin performansını ve güvenilirliğini artırabilir. Esnek PCB'nin temel özelliklerinden biri bükülme ve katlanma kabiliyetidir. Gelecekte, katlanabilir teknolojideki ilerlemelerle birlikte, katlanabilir elektronik cihazlar ve giyilebilir cihazlar gibi alanlarda esnek PCB'nin daha geniş uygulama alanları olacağını öngörebiliriz. Bu, daha esnek, taşınabilir ve çok işlevli elektronik ürünlerin ortaya çıkmasını sağlayacaktır. Nesnelerin İnterneti (IoT) ve akıllı cihazların hızla gelişmesiyle birlikte esnek PCB'lere olan talep de artmaktadır. Geleceğin esnek PCB'leri, karmaşık ve yüksek düzeyde entegre elektronik sistemlerin gereksinimlerini karşılamak için zeka ve entegrasyonu geliştirmeye daha fazla odaklanacaktır. Bunlara sensörlerin, RF antenlerinin, enerji toplayıcılarının ve esnek ekranların entegrasyonu dahildir. Gelecekteki esnek PCB'ler daha küçük ve daha ince form faktörlerine doğru evrimleşmeye devam edecektir. Elektronik cihazlar minyatürleşmeye ve mikro ölçeğe doğru eğilim gösterdikçe, esnek PCB'ler elektronik bileşenlerin daha küçük alanlara ve boyut gereksinimlerine uyum sağlamasını sağlamada önemli bir rol oynayacaktır. Bu, esnek PCB'lerde inovasyonu ve teknolojik gelişmeleri yönlendirecektir. Çevresel farkındalık ve sürdürülebilir kalkınma yaygın bir ilgi görmektedir. Gelecekteki esnek PCB üretimi çevre dostu olmayı ve sürdürülebilirliği vurgulayacaktır. Bu, çevre dostu malzemelerin kullanımını, enerji açısından verimli üretim süreçlerinin benimsenmesini ve dairesel ekonomi modellerinin uygulanmasının teşvik edilmesini içerir. Özetle, esnek PCB'lerin gelecekteki trendleri, malzeme geliştirmelerinde, katlanabilir teknolojide, zekada, minyatürleşmede ve sürdürülebilir kalkınmada daha fazla inovasyon ve atılım sergileyecektir. Bu, elektronik cihaz tasarımlarına daha fazla esneklik, güvenilirlik ve performans getirerek çeşitli sektörlerde teknolojik gelişmeyi ve yeniliği yönlendirecektir.
Bu blog yazısı sayesinde önemli bir ders aldık. Umarız bu blog yazısı sizin için faydalı olmuş ve esnek PCB'ler hakkında kapsamlı bir anlayış ve ilham kaynağı olmuştur. Okuduğunuz için teşekkür ederiz! Herhangi bir sorunuz veya geri bildiriminiz varsa, lütfen bizimle iletişime geçmekten çekinmeyin . Esnek PCB dünyasında başarılar dileriz!
