4 Gelişmiş PCB Panelleme Yöntemiyle Üretim Verimliliğinizi Artırın

Günümüzün hızlı tempolu elektronik üretim endüstrisinde, üretim verimliliğini artırmak hayati bir görevdir. PCB üretim sürecinde panelizasyon, üretim verimliliğini önemli ölçüde artırabilen ve ürün kalitesini iyileştirebilen yaygın olarak benimsenen bir stratejidir. Üretim verimliliğindeki iyileştirmeleri daha da artırmak için, gelişmiş panelizasyon yöntemlerinin benimsenmesi güncel bir trend haline gelmiştir.

Bu makale, yalnızca üretim verimliliğini artırmakla kalmayıp aynı zamanda hata ve kusurları da azaltarak genel ürün kalitesini iyileştiren dört gelişmiş PCB panelleme yöntemini keşfetmenize rehberlik edecektir. İlk olarak, panellemenin ne olduğunu ve PCB üretimi için neden önemli olduğunu açıklayacağız. Panelleme, birden fazla PCB kartını daha büyük bir panel üzerinde gruplandırmayı içeren bir üretim tekniğidir. Üretim için tek bir panel üzerine birden fazla kart yerleştirilerek, seri üretim ve merkezi yönetim sağlanabilir ve bu da üretim verimliliğini önemli ölçüde artırır. Panellemenin temel amacı, PCB kartlarının montaj hattında sorunsuz hareket etmesini kolaylaştırmaktır. Paneldeki her kart aynı veya farklı tasarımlara sahip olabilir. Üretim tamamlandıktan sonra, panel kolayca ayrı PCB kartlarına ayrılabilir. Panellemenin avantajlarından biri, küçük boyutlu veya düzensiz şekilli PCB kartlarının üretimini optimize etme yeteneğidir. 50 milimetreye 50 milimetreden daha küçük PCB kartları için panelleme şiddetle tavsiye edilir. Birden fazla PCB kartını bir panel üzerinde gruplandırarak, üreticiler montaj sürecini basitleştirebilir, üretim süresini kısaltabilir ve maliyetleri düşürebilirler. Ayrıca, panelleme aşağıdaki avantajları sunar:

Geliştirilmiş verimlilik: Panelizasyon, üretim süreci sırasında birden fazla PCB kartının aynı anda işlenmesine olanak tanır, bekleme sürelerini azaltır ve genel verimliliği artırır.

Basitleştirilmiş montaj ve test: Tek bir panele birden fazla PCB kartı yerleştirilerek montaj ve test süreçleri kolaylaştırılır. Montaj personeli panel üzerinde kolayca çalışabilir, lehimleme ve test işlemlerini daha verimli bir şekilde gerçekleştirebilir.

Azaltılmış hata ve hasar: Panelizasyon, her bir PCB kartının ayrı ayrı elleçlenmesi olasılığını azaltır, böylece elleçleme sürecinde oluşabilecek insan hatası veya hasar riskleri azalır.

PCB panelleme kavramını anlamak, bu üretim tekniğiyle üretim sürecini optimize etmek için çok önemlidir. Tasarımcılara, üreticilere ve montaj personeline PCB üretimi için daha verimli ve güvenilir bir çözüm sunar. Şimdi, dört gelişmiş panelleme yöntemini inceleyeceğiz: V-Çizim, Sekme Yönlendirme, Koparmalı Raylar ve Kontrollü Katman Ayırma. Her yöntemin çalışma prensiplerini, uygulamalarını ve avantajlarını ayrıntılı olarak inceleyeceğiz. Bu yöntemlerin özelliklerini ve kapsamını anlayarak, projenizin gereksinimlerine en uygun panelleme yöntemini seçebileceksiniz.

PCB Panelizasyon Yöntemleri: V-Puanlama

V-Scoring, tek tek devre kartlarını ayırmak için bir panel üzerinde V şeklinde oluklar açmayı içeren yaygın olarak kullanılan bir panelleme yöntemidir. Bu yöntem, düzenli şekillere sahip paneller için uygundur. V-Scoring'in başlıca avantajları yüksek verimlilik ve düşük maliyettir. Devre kartlarının hızlı ve doğru bir şekilde ayrılmasını sağlar ve uygulaması kolaydır. Ancak, V-Scoring, düzensiz şekillere veya karmaşık kesimlere sahip paneller için uygun değildir. Ayrıca, devre kartındaki bileşenlerin kenardan sarkması durumunda da uygun değildir, çünkü ayırma işlemi sırasında hasar görebilirler.

PCB Panelizasyon Yöntemleri： Sekme Yönlendirme

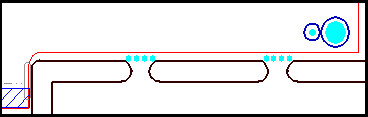

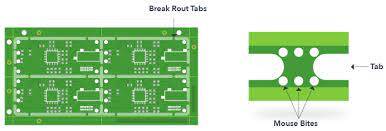

Sekme yönlendirme, düzensiz şekilli PCB'ler için uygun esnek bir panelleme yöntemidir. Her devre kartının kenarları boyunca, onları bir arada tutmak için "Sekmeler" olarak bilinen küçük bağlantı çıkıntıları oluşturmayı içerir. Bu çıkıntılar, kesme veya delme yoluyla oluşturulabilir ve montaj ve test sırasında geçici destek sağlar. Sekme yönlendirmenin avantajları, düzensiz şekillere ve kartın kenarının ötesine uzanan bileşenlere uyum sağlama yeteneğinde yatmaktadır. Ayrıca, montaj ve test sonrasında kolay kesme veya kırma sağlamak için çıkıntıların tasarımı sağlam olmalıdır. Genellikle, ayrı devre kartlarını ayırmaya yardımcı olmak, kartın kenarı boyunca eşit gerilim dağılımı sağlamak ve hasar veya deformasyon riskini azaltmak için çıkıntılarda ek delikler veya perforasyonlar bulunur.

PCB Panelleme Yöntemleri: Koparılabilir Raylar

Koparılabilir raylar, ek destek sağlamak için panelin kenarlarına ince malzeme şeritleri eklemeyi içeren bir panelleme yöntemidir. Bu koparılabilir raylar genellikle 5 ila 8 milimetre arasında değişen bir genişliğe sahiptir ve üretim sürecinde panele ekstra stabilite sağlar. Devre kartları monte edilip test edildikten sonra, koparılabilir raylar kolayca kırılabilir ve her bir devre kartı birbirinden ayrılabilir. Bu yöntemin avantajı, koparılabilir rayların eklenip çıkarılmasının basitliği ve devre kartlarında pürüzsüz ve çapaksız kenarlar bırakmasıdır.

PCB Panelizasyon Yöntemleri： Kontrollü Katman Ayrımı

Kontrollü Katman Ayırma, belirli senaryolar için uygun bir panelleme yöntemidir. Kontrol katmanlarını ayırarak devre kartlarını ayırmak için bir panelin belirli katman yapısını kullanır. Bu yöntem, kontrol katmanlarının ayırma noktaları oluşturmak için kullanıldığı karmaşık çok katmanlı PCB'lerde kullanılır. Kontrollü Katman Ayırmanın avantajları arasında, üretim verimliliğinin artırılması ve ayırma işlemi sırasında hasar ve deformasyon riskinin azaltılması yer alır. Bu panelleme yönteminin başarılı bir şekilde uygulanmasını sağlamak için, tasarım sürecinde kontrol katmanının konumlandırılması ve uygulama ayrıntılarının dikkatlice değerlendirilmesi gerekir. Bu dört gelişmiş panelleme yöntemini anlayarak, PCB tasarımınızın özelliklerine ve gereksinimlerine göre üretim verimliliğini ve ürün kalitesini artırmak için en uygun yöntemi seçebilirsiniz. Her yöntemin kendine özgü avantajları ve uygulama kapsamı vardır, bu nedenle tasarım sürecinde uygun panelleme yöntemini dikkatlice değerlendirmek ve seçmek önemlidir. Bir panelleme yöntemi seçmeden önce, projenin özel gereksinimlerini tam olarak anladığınızdan emin olun. En uygun panelleme yöntemini belirlemek için PCB'nin boyutu, şekli, bileşen düzeni ve üretim hacmi gibi faktörleri göz önünde bulundurun. Farklı panelleme yöntemlerinin üretim verimliliği ve maliyetler üzerindeki etkisini değerlendirin. Her yöntemin ekipman ve süreç gereksinimlerini, üretim verimliliğindeki potansiyel iyileştirmeleri ve maliyet tasarruflarını göz önünde bulundurun. Seçilen panelleme yönteminin PCB'nin kalitesini ve güvenilirliğini tehlikeye atmadığından emin olun. Özellikle karmaşık şekiller, hassas bileşenler veya yüksek frekanslı sinyallerle çalışırken, her yöntemin devre kartı ve bileşenler üzerindeki etkisini değerlendirin. Üreticiler veya PCB montaj hizmeti sağlayıcılarıyla iş birliği yapın ve önerilerini ve görüşlerini görüşün. Kapsamlı deneyim ve uzmanlığa sahipler ve proje gereksinimlerine göre hedefli tavsiyelerde bulunabilirler. Bir panelleme yöntemi seçerken gelecekteki ölçeklenebilirliği ve uyarlanabilirliği göz önünde bulundurun. Üretim hacminde artış veya ürün hattında iyileştirmeler öngörülüyorsa, esnek ve ayarlanabilir bir panelleme yöntemi seçmek avantajlı olabilir. Panelleme yöntemini kesinleştirmeden önce deneyler ve doğrulamalar yapın. Seçilen yöntemin beklenen üretim sonuçlarını ve kalite standartlarını karşıladığından emin olmak için test ve değerlendirme için örnek kartlar oluşturun. Panelleme teknolojileri ve yöntemlerindeki sektördeki gelişmelerden ve ilerlemelerden haberdar olun. İlgili seminerlere, sergilere ve eğitim kurslarına katılın ve panelleme kararlarını sürekli öğrenmek ve geliştirmek için profesyonellerle bilgi paylaşımında bulunun.

Son olarak, gelişmiş panelleme yöntemlerinin üretimde pratik uygulamasını ve etkinliğini gösteren bazı başarılı vaka çalışmalarını paylaşacağız. A Şirketi, yüksek performanslı elektronik cihaz üretiminde uzmanlaşmış bir şirkettir. PCB üretiminde V-puanlama panelleme yöntemini kullanmaktadır. Birden fazla PCB kartını daha büyük bir panelde birleştirerek verimli bir üretim süreci elde etmişlerdir. V-puanlama yöntemiyle, farklı boyut ve şekillerdeki PCB kartlarını başarıyla ayırarak üretim hattındaki yoğunluğu azaltmış ve üretim hatalarını en aza indirmişlerdir. Bu iyileştirme, ürünleri zamanında teslim etmelerini ve genel üretim verimliliğini artırmalarını sağlamıştır. B Şirketi, elektrikli araç şarj cihazları tasarlayıp üreten uzman bir şirkettir. Üretim verimliliğini artırmak için, sekme yönlendirmeli panelleme yöntemini benimsemişlerdir. Sekme yönlendirme yöntemi, düzensiz şekilli ve kenardan sarkan bileşenlere sahip PCB kartlarını rahatça işlemelerine olanak tanır. Uygun mukavemette sekmeler tasarlayarak, PCB kartlarının montaj ve test sırasında güvenli bir şekilde yerinde tutulmasını sağlarken, montajdan sonra kolay kesme veya ayırma imkanı da sağlarlar. Bu panelleme yöntemi, esneklik ve verimlilik sağlayarak pazar taleplerine hızlı yanıt vermelerini ve yüksek kaliteli şarj cihazı ürünleri sunmalarını sağlar. C Şirketi, iletişim ekipmanları konusunda uzmanlaşmış bir üreticidir. PCB üretimlerinde kopma raylı panelleme yöntemini benimsemişlerdir. Panelin kenarlarına kopma rayları ekleyerek, üretim sürecindeki titreşimleri ve deformasyonları daha iyi kontrol edebilirler. Devre kartları monte edilip test edildikten sonra, kopma rayları kolayca ayrılabilir ve geride temiz ve pürüzsüz kenarlar bırakarak yüksek kaliteli PCB ürünleri elde edilebilir. Bu panelleme yöntemi, üretim verimliliğini önemli ölçüde artırmış ve üretim sürecinde oluşan hasar veya deformasyonlardan kaynaklanan ürün kalitesi sorunlarını azaltmıştır. D Şirketi, havacılık ve uzay elektronik ürünleri üretiminde uzmanlaşmış bir şirkettir. Sinyal bütünlüğüne yönelik yüksek gereksinimleri karşılamak için kontrollü katman ayırmalı panelleme yöntemini benimsemişlerdir. Tasarımlarına kontrollü katman ayırmayı dahil ederek, yüksek hızlı sinyalleri düşük hızlı sinyallerden etkili bir şekilde izole ederek çapraz konuşma ve elektromanyetik paraziti azaltabilmektedirler. Bu teknolojik gelişme, parazite karşı gelişmiş bağışıklığa ve iyileştirilmiş sinyal kalitesine katkıda bulunarak performans düşüşü veya arıza risklerini en aza indirmektedir. D Şirketi, bu panelleme yöntemini başarıyla uygulayarak havacılık elektronik ürünlerinin üretim verimliliğini ve güvenilirliğini artırmıştır. Bu vaka çalışmaları, bu yöntemlerin üretim verimliliğini artırma, hataları azaltma ve ürün kalitesini yükseltmedeki gerçek sonuçlarını vurgulayacaktır.Gelişmiş panelleme yöntemlerini benimsemenin faydalarını daha da iyi gösteriyor. Bu makaleyi okuyarak, bu gelişmiş panelleme yöntemlerini kullanarak PCB üretim verimliliğinizi nasıl artıracağınızı öğreneceksiniz. Bu yöntemleri gerçek üretiminizde uygulamanızı ve artan verimlilik ve iyileştirilmiş ürün kalitesinin önemli faydalarını elde etmenizi öneririz. Bu gelişmiş panelleme yöntemlerini daha derinlemesine inceleyelim ve PCB üretiminde yeni bir sayfa açalım.
