PCB (Baskılı Devre Kartı), modern elektronik cihazların vazgeçilmez bir temel bileşenidir. İster küçük bir elektronik cihaz ister büyük bir endüstriyel ekipman olsun, cihaz performansını ve güvenilirliğini sağlamak için yüksek kaliteli ve güvenilir PCB'lere ihtiyaç vardır. Bu makale, PCB sektöründeki meraklılar için bazı başarılı ipuçları ve teknikler paylaşarak, Baskılı Devre Kartı tasarım ve üretim sanatında ustalaşmalarına yardımcı olacaktır.Adım 1: Baskılı Devre Kartı Tasarım Prensiplerini Anlama
Baskılı Devre Kartı tasarımına başlamadan önce, arkasındaki prensipleri derinlemesine anlamak çok önemlidir. Elektrik prensipleri, sinyal iletimi, gürültü kontrolü ve elektromanyetik uyumluluk temellerine hakim olmak, tasarımcıların olası sorunlardan kaçınmasına ve tasarım kalitesini artırmasına yardımcı olabilir. Elektrik prensipleri, sinyal iletimi, gürültü kontrolü ve elektromanyetik uyumluluk temellerine gelince, işte bazı önemli kavramlar ve prensipler. Elektrik Prensipleri: Gerilim: Potansiyel farkı temsil eder ve bir devredeki yük akışı için itici güç görevi görür. Akım: Yükün bir iletkenden geçme hızını ifade eder ve bir devredeki yük akışını temsil eder. Direnç: Akım akışının engellenme derecesini belirler ve ohm olarak ölçülür. Kapasitans: Yükleri depolama yeteneği, iki iletken arasında yüklerin ayrılmasıyla sonuçlanır. Endüktans: Bir iletkenin akımdaki değişikliklere tepkisi, manyetik alan oluşturur. Sinyal İletimi: İletim Hattı: Bir devre içindeki sinyalleri iletmek için kullanılan bir tel veya kablo. Bant Genişliği: Bir sinyal iletim hattının iletebileceği frekans aralığı. Saat Sinyali: Elektronik cihazlardaki çeşitli bileşenleri senkronize etmek ve zamanlamak için kullanılan bir sinyal. Seri İletişim: Veriyi bit bit ileten bir iletişim yöntemi. Paralel İletişim: Birden fazla biti aynı anda ileten bir iletişim yöntemi. Gürültü Kontrolü: Sinyal Girişimi: Sinyal kalitesini etkileyen diğer elektronik cihazlardan veya devrelerden kaynaklanan elektromanyetik girişim. Toprak Döngüleri: Farklı konumlar arasındaki topraklamadaki potansiyel farklardan kaynaklanan gürültü. Gürültü Bastırma: Filtreler, ekranlama ve ayırma kapasitörleri gibi yöntemler kullanılarak gürültü girişiminin azaltılması. Diferansiyel Sinyal: Bir sinyali ters sinyaliyle birleştirerek gürültü girişimini azaltma. Elektromanyetik Uyumluluk: Elektromanyetik Radyasyon: Elektronik cihazlar tarafından üretilen ve diğer cihazlarla girişime neden olabilen elektromanyetik dalgalar. Ekranlama: Elektromanyetik radyasyon ve girişimin engellenmesi ve izole edilmesi için metal muhafazaların veya katmanların kullanılması. Topraklama Tasarımı: Elektromanyetik girişimi ve toprak döngülerini azaltmak için cihaz topraklamasının uygun şekilde planlanması ve bağlanması. Bu kavramların kapsamlı bir şekilde anlaşılması, PCB tasarımı ve üretim sürecinde sorunları çözmenize ve tasarımlarınızı daha iyi optimize etmenize yardımcı olacaktır.Adım 2: Uygun Baskılı Devre Kartı tasarım aracının seçilmesi
Doğru Baskılı Devre Kartı tasarım aracını seçmek, başarının temel faktörlerinden biridir. Piyasada Altium Designer, Eagle ve KiCad gibi birçok güçlü Baskılı Devre Kartı tasarım yazılımı seçeneği bulunmaktadır. Tasarımcılar, ihtiyaçlarına uygun bir araç seçerek Baskılı Devre Kartı tasarım çalışmalarını verimli bir şekilde tamamlayabilirler. Altium Designer, Eagle ve KiCad gibi Baskılı Devre Kartı tasarım yazılımlarının bazı avantajları ve dezavantajları şunlardır :

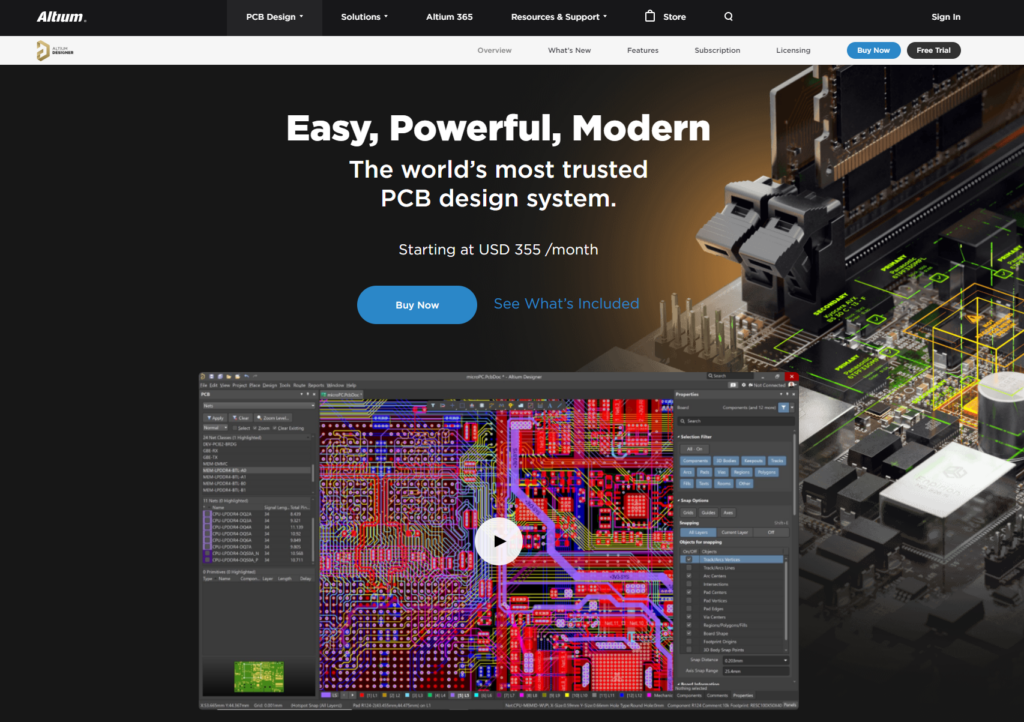

Altium Designer'ın Avantajları: Karmaşık PCB tasarımlarına uygun güçlü özellikler ve kapsamlı tasarım ortamı. Tasarımcıların rahatça kullanabilmesi için zengin bir kütüphane ve bileşen veritabanı sunar. Karmaşık devre tasarımlarını verimli bir şekilde yöneten gelişmiş düzen ve yönlendirme özellikleri. Kolay ekip çalışması için birden fazla dosya formatını ve entegre sürüm kontrol sistemlerini destekler. Tasarım doğrulama ve sorun çözümüne yardımcı olan kapsamlı simülasyon ve doğrulama araçları sunar. Altium Designer'ın Dezavantajları: Yüksek maliyeti, bireysel tasarımcılar veya küçük ekipler için uygun olmayabilir. Öğrenme eğrisi diktir ve yazılıma aşina olmak ve ustalaşmak biraz zaman alır. Büyük ölçekli projelerin yürütülmesi, daha yüksek bilgisayar özellikleri ve kaynaklar gerektirebilir.

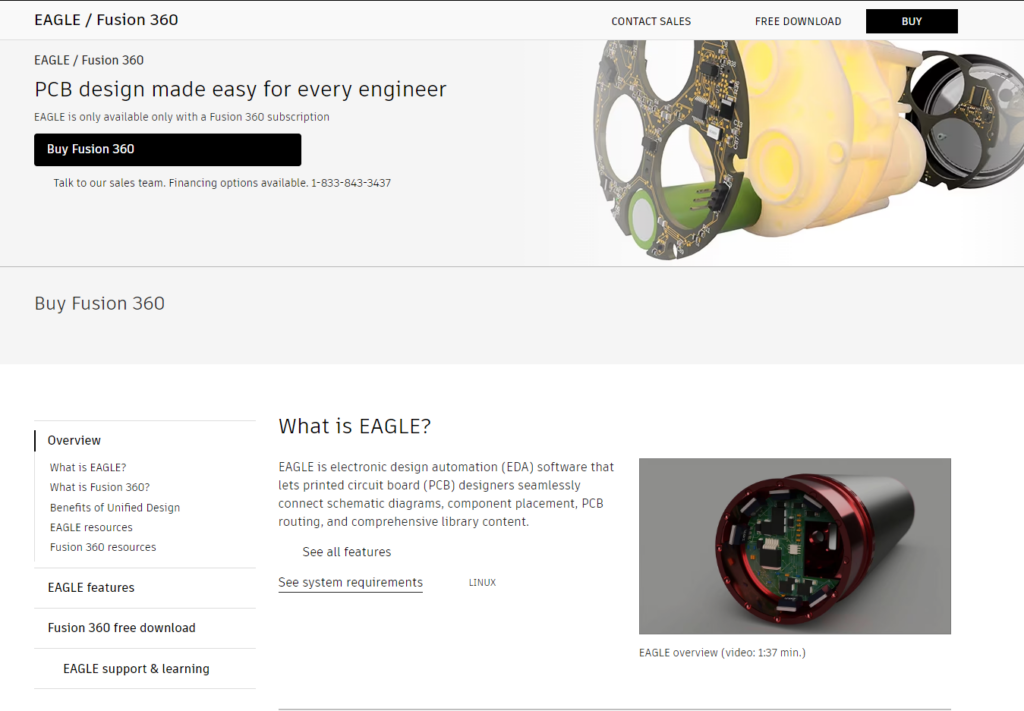

Eagle'ın Avantajları: Öğrenmesi ve kullanımı kolay, kullanıcı dostu arayüz. Bireysel tasarımcılar veya küçük projeler için uygun ücretsiz bir sürüm sunar. Aktif kullanıcı topluluğu ve kapsamlı kaynak desteği. Orta ölçekli PCB tasarımları için uygun, iyi düzen ve yönlendirme özellikleri. Eagle'ın Dezavantajları: Karmaşık ve büyük ölçekli projelerle uğraşırken performans sınırlamaları. Sınırlı işlevsellik, bazı gelişmiş özelliklerden ve simülasyon araçlarından yoksun. Gelişmiş özellikler ve genişletilmiş işlevsellik için ücretli sürümlerin satın alınması gerekebilir.

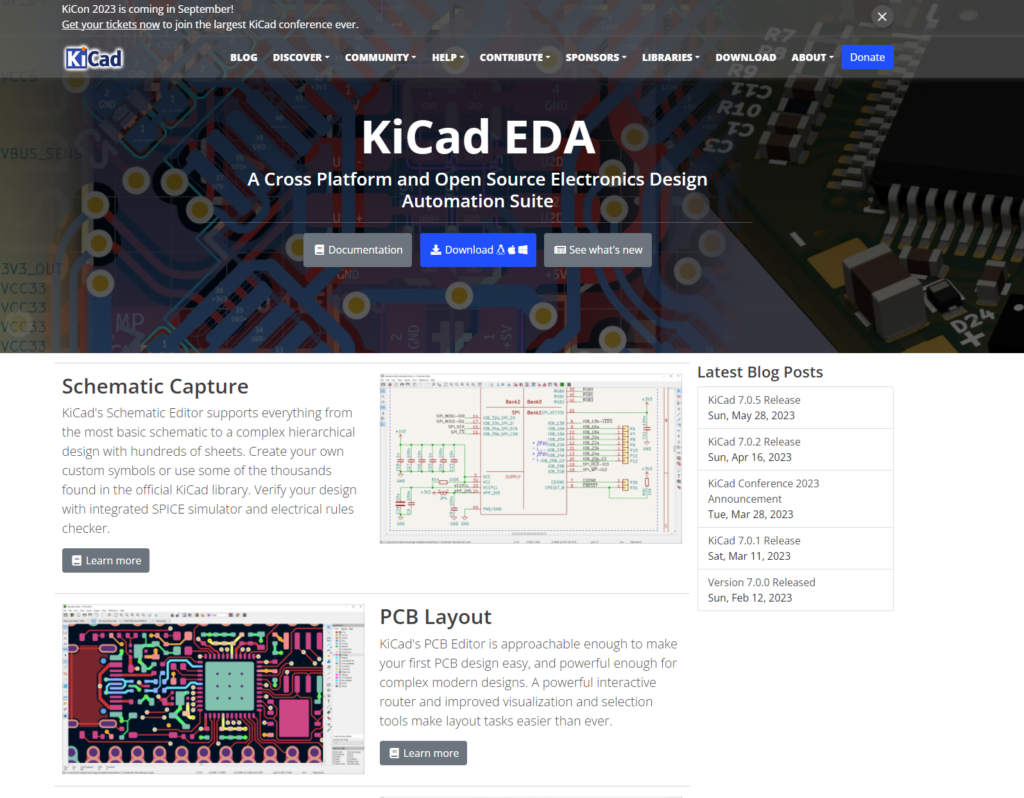

KiCad'in Avantajları: Ücretsiz ve açık kaynaklıdır, bireysel tasarımcılar ve küçük ekipler için uygundur. Orta ölçekli PCB tasarımları için istikrarlı düzen ve yönlendirme özellikleri sunar. Aktif kullanıcı topluluğu ve kapsamlı kaynak desteği. Bireysel ihtiyaçları karşılamak için özelleştirilebilir ve genişletilebilir yazılım işlevselliği. KiCad'in Dezavantajları: Diğer ticari yazılımlara kıyasla daha uzun bir öğrenme süreci gerektirir ve uzmanlaşmak için daha fazla zaman gerektirir. Bazı gelişmiş özellikler ve simülasyon araçları eksik olabilir veya ticari yazılımlara kıyasla daha az güçlü olabilir. 3B görselleştirme gibi bazı gelişmiş özelliklerden yoksundur.
Adım 3: Baskılı Devre Kartı Tasarımında Dikkatli Yerleşim ve Yönlendirme
İyi bir yerleşim ve yönlendirme, devrenin performansını ve kararlılığını artırırken sinyal parazitini ve gürültüsünü en aza indirebilir. Yerleşim sırasında tasarımcılar, bileşen yerleşimlerini akıllıca ayarlamalı, sinyal ve güç hatlarının yönlendirmesine dikkat etmeli ve toprak düzlemi planlaması yapmalıdır. Yönlendirme sırasında, çapraz paraziti önlemek ve sinyal bütünlüğünü optimize etmek için uygun iz genişlikleri ve aralıkları kullanılmalıdır. PCB yerleşimi ve yönlendirmesi sırasında sinyal parazitini ve gürültüsünü en aza indirmek ve devre performansını ve kararlılığını artırmak için bazı pratik örnekler ve teknikler aşağıda verilmiştir. Analog ve Dijital Sinyalleri Ayırın: Karşılıklı paraziti önlemek için analog ve dijital sinyallerin yerleşimini ayırın. Analog sinyaller genellikle daha hassastır ve dijital sinyallerden mümkün olduğunca izole edilmelidir. Toprak Düzlemi Planlaması: Doğru toprak düzlemi planlaması, toprak dönüş yolundaki gürültüyü ve paraziti azaltır. Yeterli toprak düzlemi alanı ve ilgili bileşenlerin toprak pinlerine iyi bağlantılar sağlayın. Yüksek Hızlı Sinyalleri Yönetin: Yüksek hızlı sinyal hatları için, sinyal bütünlüğünü korumak amacıyla diferansiyel çiftler, empedans eşleştirme ve sinyal uzunluğu eşleştirme gibi teknikler kullanın. Bu teknikler, sinyal bozulmasını ve çapraz konuşmayı azaltarak sinyal kalitesini iyileştirebilir. Güç ve Sinyal Hatlarını Ayırın: Güç gürültüsünün sinyaller üzerindeki etkisini en aza indirmek için güç ve sinyal hatlarının düzenini ayırın. Güç ve sinyal hatlarını paralel çalıştırmaktan kaçının ve bunları mümkün olduğunca birbirinden uzak tutun. Çapraz Girişimi Önleyin: Yönlendirme yaparken, sinyal hatlarını çaprazlamaktan kaçının. Çapraz girişim, çapraz konuşmaya ve elektromanyetik girişime neden olarak sinyal kalitesinin düşmesine yol açabilir. Çapraz girişimi önlemek için katmanlar arası yönlendirmeyi kullanın veya katmanlar arası bağlantılar için geçiş yolları kullanın. Pin Tahsis Stratejisi: İlgili bileşenler arasındaki sinyal yollarını mümkün olduğunca kısa ve doğrudan tutmak için pinleri akıllıca tahsis edin. Bu, sinyal iletim gecikmesini, kaybını ve devre çapraz konuşmasını azaltmaya yardımcı olur. Empedansı Kontrol Edin: Tasarım gereksinimlerine göre sürücülerin ve alıcıların karakteristik empedansıyla eşleşmesi için sinyal hatlarının empedansını kontrol edin. Empedans uyumsuzluğu, sinyal yansımasına ve bütünlük sorunlarına neden olabilir. Toprak Pin Düzeni: Hassas analog devreler için, toprak dönüş yolundaki gürültüyü azaltarak iyi topraklama noktaları oluşturmak için toprak pinlerini bir araya yoğunlaştırmaya çalışın. Elektromanyetik Koruma: Gürültüye duyarlı devreler veya modüller için, harici girişimin etkisini azaltmak amacıyla koruma kutuları, katmanlar arası koruma ve toprak düzlemi izolasyonu gibi elektromanyetik koruma teknikleri kullanılabilir. Bağlantı ve Büküm: Saat sinyalleri ve bunlara karşılık gelen toprak hatları gibi bağlantı gerektiren sinyaller için, girişim ve çapraz konuşmayı en aza indirmek amacıyla bunları bükülmüş bir şekilde birbirine yönlendirin.
4. Adım: Termal Yönetimi Göz Önünde Bulundurun
Termal yönetim, yüksek güçlü veya büyük Baskılı Devre Kartı tasarımları için dikkate alınması gereken önemli bir faktördür. Devre sıcaklığının kabul edilebilir sınırlar içinde kalmasını sağlamak için ısı emicilerin, soğutma fanlarının veya ısı emicilerin doğru şekilde yerleştirilmesi gerekir. Ayrıca, ısı emiciler, termal pedler ve termal gres gibi uygun termal malzeme ve tekniklerin seçilmesi, ısı dağılımının etkinliğini artırabilir. Elektronik cihazlarda veya devre kartlarında termal yönetim söz konusu olduğunda, ısı emiciler, termal pedler ve termal gres yaygın çözümlerdir. Her biri farklı prensiplere göre çalışır ve aşağıda her birinin açıklaması yer almaktadır. Isı emici, genellikle alüminyum veya bakırdan yapılan, yüksek termal iletkenliğe sahip metal bir bileşendir. Çalışma prensibi, yüzey alanını artırmayı ve ısı iletimini ve dağılımını hızlandırmak için daha geniş bir dağıtıcı yüzey sağlamayı içerir. Isı emici, işlemci veya güç amplifikatörü gibi soğutulması gereken bileşenle yakın temas halindedir ve ısıyı, bileşenin yüzeyinden termal iletim yoluyla ısı emiciye aktarır. Isı daha sonra, ısı emicinin kanatçıklarının daha geniş yüzey alanı aracılığıyla çevredeki havaya dağıtılır. Isı emici tasarımı genellikle yüzey alanını en üst düzeye çıkarmaya, ısı dağıtım verimliliğini artırmaya ve soğutma etkinliğini daha da artırmak için hava akışı konveksiyonunu iyileştirmeye odaklanır. Termal ped, genellikle iyi termal iletkenliğe sahip silikon jel veya kauçuktan yapılmış yumuşak bir malzemedir. Çalışma prensibi, ısı iletim verimliliğini artırmak için ısı kaynağı ile ısı emici arasındaki boşluğu doldurmayı içerir. Termal pedler, elektronik bileşenler (yongalar veya güç modülleri gibi) ve ısı emiciler arasına yerleştirilebilir. Bir miktar sıkıştırılabilirliğe sahip olmaları, düzensiz boşlukları doldurmalarını ve daha iyi bir termal iletim yolu sağlamalarını sağlar. Termal pedin termal iletkenliği, ısının ısı kaynağından ısı emiciye hızlı bir şekilde aktarılmasına yardımcı olarak etkili bir termal yönetim sağlar. Termal gres, genellikle silikon gres veya metal oksitlerden yapılan yüksek termal iletkenliğe sahip bir bileşiktir. Çalışma prensibi, elektronik bileşenlerin yüzeyi ile ısı emici arasındaki küçük boşlukları doldurarak ikisi arasındaki termal iletim verimliliğini artırmayı içerir. Termal gresin temel rolü, küçük yüzey düzensizliklerini ve boşluklarını doldurarak termal arayüzdeki termal direnci azaltmak ve termal iletim verimliliğini artırmaktır. Uygun miktarda termal gres uygulanarak daha iyi termal temas sağlanabilir ve ısı kaynağından ısı emiciye ısı iletimi iyileştirilebilir. Bu termal yönetim çözümleri, elektronik cihazlarda ısının ısı kaynaklarından ısı emicilere verimli bir şekilde aktarılmasına yardımcı olarak ve cihazın sıcaklığının güvenli bir aralıkta kalmasını sağlayarak önemli bir rol oynar.Adım 5: Uygun Malzemeleri ve Üreticileri Seçme

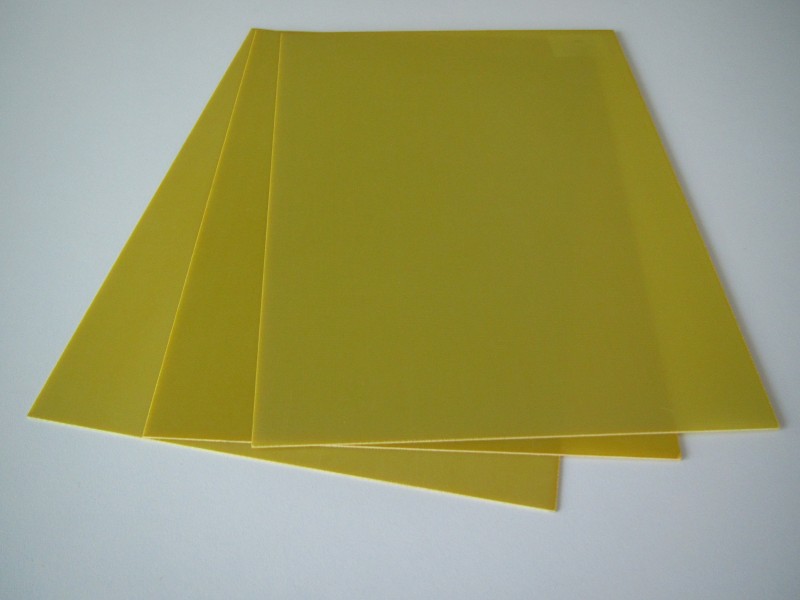

PCB'nin performansını ve güvenilirliğini sağlamak için yüksek kaliteli PCB malzemeleri ve güvenilir üreticiler seçmek çok önemlidir. Birinci sınıf malzemeler daha iyi sinyal iletimi ve mekanik dayanıklılık sağlarken, güvenilir üreticiler yüksek kaliteli üretim süreçleri ve zamanında teslimatı garanti edebilir. İşte bazı tanınmış PCB malzeme markaları. Isola, geniş bir yelpazede PCB malzeme çözümleri sunan, yüksek performanslı yalıtım alt tabaka malzemelerinin dünya lideri bir üreticisidir. Rogers Corporation, yüksek performanslı malzemeler konusunda uzmanlaşmış olup, elektronik endüstrisi için RO4000, RO3000 ve RT/duroid serisi gibi yenilikçi PCB malzemeleri sunmaktadır.
Panasonic, yüksek performanslı bakır folyo ve poliimid alt tabakalar da dahil olmak üzere çeşitli PCB malzemeleri de sunan tanınmış bir elektronik üreticisidir.
Shengyi Technology, geniş bir yelpazede bakır folyolar, önceden emdirilmiş filmler ve alt tabaka malzemeleri sunan Çin'in önde gelen PCB malzeme üreticilerinden biridir.
ITEQ, cam elyaf levhalar, poliimid levhalar ve çok katmanlı malzemeler de dahil olmak üzere yüksek performanslı alt tabaka malzemelerinin küresel lider tedarikçisidir. Ventec International Group, yüksek hızlı/yüksek frekanslı malzemeler, termal yönetim malzemeleri ve çevre dostu malzemeler de dahil olmak üzere yenilikçi PCB malzeme çözümleri sunmaktadır. TUC, ürünleri otomotiv, iletişim ve tüketici elektroniği sektörlerinde yaygın olarak kullanılan, sert ve esnek PCB malzemelerine odaklanan bir tedarikçidir.
6. Adım: Sıkı Test ve Doğrulama Yapın
PCB'nin seri üretimine geçmeden önce titiz test ve doğrulama çalışmaları yapmak önemli bir adımdır. Fonksiyonel test, sinyal bütünlüğü testi ve güvenilirlik testi gibi çeşitli test yöntemleri kullanılarak PCB'nin performansının beklentileri karşılaması sağlanır ve olası sorunlar tespit edilip giderilir. Fonksiyonel test, sinyal bütünlüğü testi ve güvenilirlik testi, PCB tasarımı ve üretiminde PCB'nin performansını ve güvenilirliğini sağlamaya yardımcı olan önemli test yöntemleridir. Bu testler için bazı yaygın yöntemler ve adımlar aşağıda verilmiştir. Fonksiyonel test, PCB üzerindeki devrelerin ve bileşenlerin beklendiği gibi çalışıp çalışmadığını doğrulamayı amaçlar. Bu testler aşağıdaki adımlarla gerçekleştirilebilir. Bir test planı hazırlayın: Test edilecek fonksiyonları ve beklenen sonuçları belirleyin. Test komut dosyaları yazın: Test planına göre test komut dosyaları veya test senaryoları hazırlayın. Test ekipmanını kurun: Osiloskop, multimetre vb. gibi gerekli test ekipmanlarını ve araçlarını edinin. Test ekipmanını bağlayın: Test ekipmanını PCB üzerindeki ilgili arayüzlere veya pinlere bağlayın. Testleri gerçekleştirin: Test komut dosyalarını adım adım izleyin ve test sonuçlarını kaydedin. Sonuçları analiz edin: İşlevselliğin düzgün çalışıp çalışmadığını doğrulamak için test sonuçlarını analiz edin. Sorunları giderin: Test sırasında herhangi bir sorun belirlenirse, hataları izleyin ve çözün, ardından uygun şekilde yeniden test edin. Sinyal bütünlüğü testi, sinyallerin PCB üzerinde iletimleri sırasında gürültü, bozulma veya girişimden etkilenmediğinden emin olmak için kullanılır. Sinyal bütünlüğü testini gerçekleştirmek için genel adımlar şunlardır: Bir sinyal bütünlüğü test kartı tasarlayın: Sinyal bütünlüğü testi için özel bir kart veya devre oluşturun. Test noktalarını tanımlayın: Test edilecek sinyal yollarını ve test noktalarını seçin. Sinyal probları ekleyin: Sinyallerin dalga biçimini izlemek için test noktalarına sinyal probları bağlayın. Sinyalleri uygulayın: Test noktalarına uygun sinyalleri enjekte edin. Sinyal dalga biçimlerini gözlemleyin: Sinyallerin dalga biçimini, gürültüyü ve zamanlamasını gözlemlemek için osiloskop veya mantık analizörü gibi cihazlar kullanın. Sonuçları analiz edin: Beklenen sinyal dalga biçimlerini gözlemlenen dalga biçimleriyle karşılaştırarak sinyal bütünlüğünü değerlendirin. Tasarımı optimize edin: Herhangi bir sinyal bütünlüğü sorunu tespit edilirse, PCB tasarımını düzenleyin; örneğin yönlendirmeyi değiştirin, sonlandırma dirençleri ekleyin veya ekranlama ekleyin. Güvenilirlik testi, PCB'nin uzun süreli çalışma sırasındaki performansını ve güvenilirliğini değerlendirmeyi amaçlar. Güvenilirlik testi yapmak için bazı yaygın yöntemler şunlardır: Sıcaklık döngüsü testi: Aşırı çalışma koşullarını simüle etmek için PCB'yi yüksek ve düşük sıcaklıklar gibi farklı sıcaklık ortamlarına yerleştirin. Titreşim testi: PCB'yi bir titreşim masasına bağlayın ve taşıma veya çalışma sırasında titreşim ortamlarını simüle etmek için farklı frekans ve genliklerde titreşim testlerine tabi tutun. Nem testi:PCB'yi neme karşı dayanıklılığını test etmek ve nemli çalışma koşullarını simüle etmek için yüksek nemli bir ortama maruz bırakın. Elektriksel termal gerilim testi: Elektrik akımı uygulayarak ve termal döngü testleri gerçekleştirerek PCB'nin elektronik bileşenlerinin ve lehim bağlantılarının dayanıklılığını değerlendirin. Elektriksel performans testi: Şartnamelere uygunluğu doğrulamak için PCB üzerinde direnç, kapasitans, yalıtım direnci vb. gibi elektriksel parametre ölçümleri gerçekleştirin. Güvenilirlik değerlendirmesi: PCB'nin güvenilirliğini değerlendirin ve test sonuçlarına ve şartname gerekliliklerine göre olası sorunları belirleyin. Baskılı Devre Kartı tasarımı ve üretimi sanatında ustalaşmak, sürekli öğrenme ve pratik gerektirir. Baskılı Devre Kartı tasarım prensiplerini derinlemesine anlayarak, uygun araçları seçerek, dikkatli bir yerleşim ve yönlendirme yaparak, termal yönetimi göz önünde bulundurarak, uygun malzemeleri ve üreticileri seçerek ve titiz testler ve doğrulamalar gerçekleştirerek, PCB endüstrisindeki meraklılar tasarım kalitesini artırabilir ve PCB'lerin performansını ve güvenilirliğini sağlayabilirler. Sürekli mükemmellik için çabalayarak, siz de Baskılı Devre Kartı tasarımı ve üretiminde bir usta olabilirsiniz!
