<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">PCBA Üretiminde SMT Montajının Tercih Edilmesinin Nedenleri: Maliyet, Hız ve Hassasiyet
2024-10-24Muhabir: SprintPCB

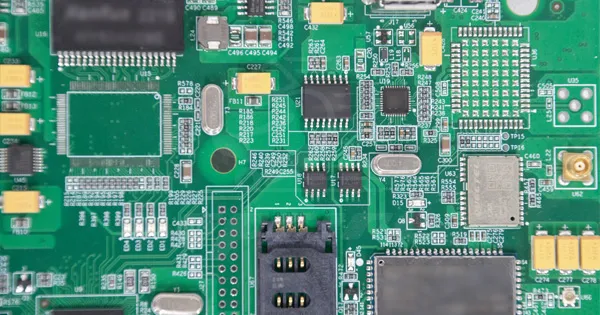

SMT montajı nedir?
Yüzey Montaj Teknolojisi (SMT), elektronik bileşenlerin geleneksel delikli montaj tekniklerine gerek kalmadan doğrudan baskılı devre kartının (PCB) yüzeyine monte edildiği bir elektronik montaj yöntemidir. Delikli montaj teknolojisine kıyasla SMT, üretim sürecini basitleştirir, delme ve karmaşık uç kullanımı ihtiyacını azaltır ve daha küçük, daha kompakt elektronik cihazların üretilmesini sağlar.
SMT Montaj Süreci
SMT montajı , bileşenlerin PCB'lere hızlı ve hassas bir şekilde yerleştirilmesini sağlayan yüksek otomasyon seviyeleriyle öne çıkar. Bu süreç birkaç temel adımdan oluşur:
Lehim Pastası Uygulaması:
Lehim pedleri, genellikle serigrafi baskıya benzeyen bir şablon işlemi kullanılarak uygulanan lehim pastası ile hazırlanır. Şablon, lehimin yüzeye monte cihazların (SMD'ler) yerleştirileceği alanlara hassas bir şekilde uygulanmasını sağlar. Lehim pastası hem yapıştırıcı hem de iletken görevi görerek bileşenlerin karta güvenli bir şekilde yapışmasını sağlar.
Otomatik Bileşen Yerleştirme:
Lehim pastası uygulandıktan sonra, son derece özel makineler bileşenleri son derece hassas bir şekilde alıp karta yerleştirir. Bileşenler makineye makaralar veya tepsiler aracılığıyla beslenir ve makine her bir bileşeni ilgili lehim pedlerine hizalayıp konumlandırır. Bu otomasyon seviyesi, manuel yerleştirmeyi ortadan kaldırarak insan hatasını azaltır ve üretim hızını artırır.
Reflow Lehimleme:
Bir sonraki adım, lehim pastasını eritmek için tüm kartın ısıtıldığı ve bileşenler ile PCB arasında kalıcı bir bağ oluşturan reflow lehimlemedir. Bu amaçla reflow fırınları kullanılır ve aşağıdakiler de dahil olmak üzere çeşitli yöntemler kullanılabilir: - Kızılötesi Reflow: Bu yöntem, lehimi ısıtmak için kızılötesi radyasyon kullanır. - Konveksiyon Reflow: Fırın içinde sıcak hava sirkülasyonu sağlayarak ısıyı eşit şekilde iletir. - Buhar Fazı Reflow: Buharlaştırılmış bir sıvı, lehime ısı aktararak hassas sıcaklık kontrolü sağlar. Her yöntemin, özellikle daha yüksek sıcaklıklar gerektiren kurşunsuz lehimleme gibi çevresel endişeler göz önüne alındığında, avantajları ve dezavantajları vardır.
Çift Taraflı Montaj:
PCB tasarımı her iki tarafta da bileşen gerektiriyorsa, işlem diğer taraf için tekrarlanır. İlk taraftaki bileşenlerin ikinci ısıtma turu sırasında hasar görmemesine dikkat edilmelidir. Isıya duyarlı bileşenler, yeniden akış işlemine maruz kalmamak için daha sonra eklenebilir.
Temizlik ve Kalıntı Giderimi:
Lehimleme işleminden sonra, PCB'ler genellikle çıkarılmadığı takdirde kısa devrelere neden olabilecek akı veya lehim kalıntıları içerir. Temizleme işlemleri, fazla malzemeleri yıkamak ve devre kartlarını kirlenmeden korumak için kullanılır.
Muayene ve Test:
SMT montajı, kaliteyi garantilemek için titiz bir inceleme ve test süreci gerektirir. Otomatik Optik İnceleme (AOI) sistemleri, yanlış hizalanmış bileşenler, yetersiz lehim veya eksik parçalar gibi sorunları tespit etmek için nihai ürünü bir referans görüntüyle karşılaştırır. Ayrıca, fonksiyonel testler, devrenin sevkiyattan önce beklendiği gibi performans gösterdiğini doğrular.
PCBA Üretiminde SMT Montajının Faydaları
Yüzey Montaj Teknolojisi (SMT), PCBA üretiminde , özellikle seri üretimde verimlilik, maliyet düşürme ve tasarım esnekliği açısından birçok önemli avantaj sunar. Bu avantajların bir özeti aşağıdadır:
Maliyet Azaltma
SMT, üretim sürecini basitleştirerek üretim maliyetlerini önemli ölçüde düşürür. Geleneksel delikli teknoloji, bileşen uçlarının delinip takılmasını gerektirir; bu da hem zaman alıcıdır hem de üretim maliyetlerini artırır. SMT, delme gereksinimlerinin çoğunu ortadan kaldırarak süreci daha verimli hale getirir. Ayrıca, SMT bileşenleri daha küçük ve daha hafiftir, bu da hammadde tüketimini azaltarak daha fazla maliyet tasarrufu sağlar.
Daha Küçük, Daha Hafif Cihazlar
SMT, bileşenlerin PCB'nin her iki tarafına da monte edilmesini sağlayarak bileşen yoğunluğunu ve tasarım esnekliğini önemli ölçüde artırır. SMT bileşenlerinin küçük boyutu, minyatürleştirme ve yüksek verimliliğin önemli olduğu akıllı telefonlar, tabletler, giyilebilir cihazlar ve havacılık gibi sektörler için hayati önem taşıyan daha kompakt PCBA tasarımlarına olanak tanır.
Otomasyon ve Tutarlılık
SMT montaj süreci, bileşenleri hassas bir şekilde yerleştirmek ve lehimlemek için makineler kullanılarak son derece otomatikleştirilmiştir. Modern SMT ekipmanları, saatte on binlerce bileşeni yüksek hassasiyetle yerleştirerek üretimi hızlandırır ve hataları ve kusurları azaltır. Bu otomasyon, üretimde tutarlılığı artırarak büyük ölçekli üretimde kalite ve istikrarı garanti eder.
Gelişmiş Elektrik Performansı
SMT bileşenleri genellikle daha küçük ve daha kısa uçlara sahiptir, bu da devredeki direnci ve endüktansı azaltarak sinyal iletimini ve genel elektrik performansını iyileştirir. Bu avantaj, özellikle 5G iletişim, veri merkezleri ve yüksek performanslı bilgi işlem cihazları gibi yüksek frekanslı uygulamalar için önemlidir.
Gelişmiş Tasarım Esnekliği
SMT, geçiş deliklerine olan ihtiyacı ortadan kaldırarak tasarımcıların bileşenleri PCB'nin her iki tarafına da monte etmelerine olanak tanır. Bu, tasarımda daha fazla özgürlük sunarak devreleri daha kompakt ve verimli hale getirir ve özellikle alan kısıtlaması olan cihazlarda daha gelişmiş özelliklerin entegrasyonunu mümkün kılar. Ayrıca, SMT bileşenleri geçiş delikli bileşenlerle birlikte kullanılabilir ve bu da daha yüksek mekanik mukavemet veya termal yönetim gerektiren tasarımlara uyum sağlar.
Seri Üretim için Ölçeklenebilirlik
SMT'nin yüksek otomasyon seviyesi, onu son derece ölçeklenebilir hale getirerek PCBA üreticilerinin kaliteden ödün vermeden üretimi artırmalarına olanak tanır. Bu ölçeklenebilirlik, yılda milyonlarca ünite üretilebilen tüketici elektroniği ve otomotiv üretimi gibi sektörler için hayati önem taşır. SMT, minimum hata oranıyla büyük ölçekli operasyonlar için verimli bir çözüm sunar.
Montaj Hızı ve Azaltılmış Manuel Müdahale
SMT, geleneksel delik içi teknolojisine kıyasla manuel müdahale ihtiyacını azaltır. Delik içi teknikleri, çalışanların bileşen uçlarını manuel olarak hizalayıp delinmiş deliklere yerleştirmesini gerektirirken, SMT bileşenleri yerleştirmek için otomatik makinelere güvenir, bu da üretim hızını önemli ölçüde artırır ve insan hatasını azaltır. Otomatik ekipman saatte 25.000'den fazla bileşen yerleştirerek verimliliği daha da artırır.
SMT'de Bileşen Yoğunluğu ve Çift Taraflı Montaj
SMT, aynı alana daha fazla bileşen yerleştirilmesine olanak tanıyarak bileşen yoğunluğunu artırır ve modern elektronik cihazların daha küçük bir alan kaplarken daha işlevsel olmasını sağlar. Çift taraflı montaj, SMT'nin bir diğer önemli avantajıdır ve bileşenlerin PCB'nin her iki tarafına da monte edilmesini sağlayarak alan kullanımını en üst düzeye çıkarır ve daha karmaşık tasarımlara olanak tanır. Bu esneklik, özellikle akıllı telefonlar ve giyilebilir teknoloji gibi boyuta duyarlı cihazlar için faydalıdır.

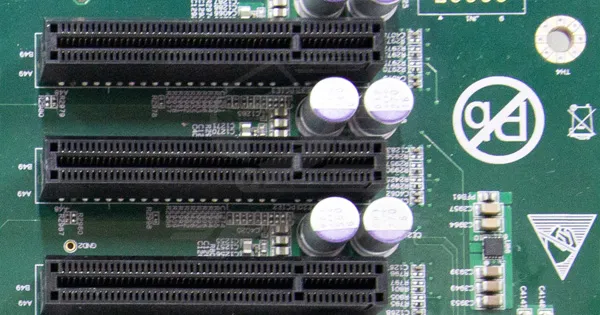

Delik İçi Bileşenlerle Birlikte Var Olma
SMT, çoğu PCB montajı için standart haline gelmiş olsa da, özellikle güç konnektörleri ve ısı emiciler gibi ek mekanik mukavemet gerektiren durumlarda, bazı uygulamalar hala delikli bileşenler gerektirir. SMT ve delikli bileşenler aynı kartta bir arada bulunabilir, bu da tasarımcılara daha fazla seçenek sunar ve güvenilirlik ile esneklik arasında denge sağlar.
SMT'nin Modern Elektronikteki Kilit Rolü
SMT montajı, PCBA üretim sürecinde devrim yaratarak maliyet tasarrufu ve otomasyonun ötesinde avantajlar sunmuştur. Delme ihtiyacını ortadan kaldırarak, manuel müdahaleyi azaltarak ve üretim hızını ve esnekliğini artırarak SMT, modern elektronik üretiminin omurgası haline gelmiştir. Daha küçük, daha hafif ve daha karmaşık devre kartları üretme yeteneği, SMT'yi elektroniğin geleceği için vazgeçilmez bir teknoloji haline getirmiştir. Gelişmiş güvenilirlik, iyileştirilmiş performans ve seri üretim için ölçeklenebilirlik gibi avantajlarıyla SMT, dünya çapındaki üreticiler için tercih edilen yöntem haline gelmiştir. Kompakt ve yüksek performanslı elektronik cihazlara olan talep artmaya devam ettikçe, SMT tüketici elektroniği, havacılık, otomotiv ve telekomünikasyon sektörlerindeki gelişmelerin arkasındaki itici güç olmaya devam edecektir.
