PCB Tasarımında Sinyal Bütünlüğü Nasıl Optimize Edilir?
2024-12-17Muhabir: SprintPCB
Sinyal bütünlüğü, özellikle modern elektronik cihazlarda dijital sinyal hızları artmaya devam ettikçe, PCB tasarımının en kritik unsurlarından biridir. Sinyal bütünlüğünün doğru şekilde yönetilememesi, veri bozulmasına, sinyal bozulmasına ve devre arızalarına yol açabilir; bunların tümü elektronik sistemlerin performansını ve güvenilirliğini ciddi şekilde etkileyebilir. Bu makale, sinyal bütünlüğünü etkileyen faktörleri ele almakta ve PCB tasarımında sinyal kalitesini optimize etmek için uygulanabilir tasarım ipuçları sunmaktadır.
Sinyal Bütünlüğünü Etkileyen Temel Faktörler
Bir PCB tasarımında sinyal bütünlüğünü olumsuz yönde etkileyebilecek çeşitli faktörler vardır. Bunlar arasında gürültü, çapraz konuşma, yansıma ve elektromanyetik girişim (EMI) bulunur. Bu sorunların her biri, iletilen sinyalin bozulmasına, sistemin farklı bileşenleri arasında hatalara, gecikmelere veya iletişimin tamamen kesilmesine neden olabilir.
Gürültü:
Gürültü, istenen sinyali bozabilecek istenmeyen elektriksel girişimdir. Güç kaynakları, yakındaki devreler veya harici çevresel faktörler gibi çeşitli kaynaklardan kaynaklanabilir. Gürültü, sahte sinyaller oluşturarak veya iletilen sinyalin orijinal dalga formunu bozarak sinyal bozulmasına neden olabilir.
Çapraz konuşma:
Çapraz konuşma, bir iz veya telden gelen sinyallerin bitişik izlerle etkileşime girmesiyle oluşur. Yakın sinyal hatlarının elektrik alanları birbirini etkileyerek istenmeyen sinyal eşleşmesine yol açtığında meydana gelir. Çapraz konuşma, komşu sinyal yollarında yanlış tetiklemeye veya gürültüye neden olarak veri bütünlüğünü tehlikeye atabilir.
Refleks:
Yansıma, bir sinyalin yolu üzerinde bir empedans uyumsuzluğuyla karşılaştığında ortaya çıkan bir olgudur. Sinyal izinin empedansı, PCB malzemesinin veya bağlı bileşenlerin empedansıyla eşleşmediğinde, sinyalin bir kısmı kaynağa doğru geri yansır. Bu durum, yansıyan sinyal gelen sinyalle karışırsa sinyal bozulmasına, faz kaymalarına ve hatta tamamen veri kaybına neden olabilir.
Elektromanyetik Girişim (EMI):
EMI, harici elektromanyetik alanların neden olduğu bozulmadır. Bu alanlar, PCB devrelerinde akımlara neden olarak gürültüye ve sinyal bozulmasına neden olabilir. Yüksek hızlı devreler, hızlı anahtarlamaları nedeniyle dışarıya yayılan ve yakındaki elektronik cihazlarla etkileşime giren yüksek frekanslı sinyaller üretebildiğinden, EMI'ye karşı özellikle hassastır.

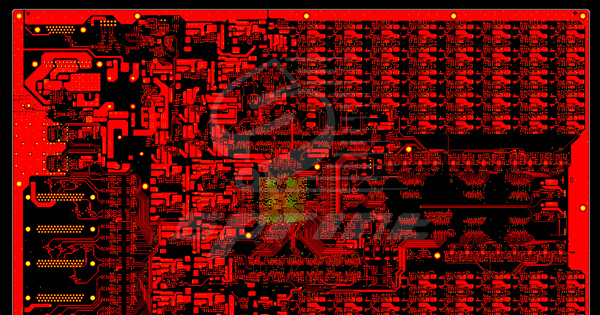

Sinyal Bütünlüğünü Optimize Etmek İçin Tasarım Hususları
PCB tasarımında sinyal bütünlüğünü optimize etmek için tasarımcılar, iz yönlendirme , malzeme seçimi, topraklama teknikleri ve empedans kontrolü gibi faktörleri dikkatlice değerlendirmelidir . Sinyal kalitesini iyileştirmek için en etkili stratejilerden bazıları aşağıdadır:
Diferansiyel Çift Yönlendirmesi:
Diferansiyel sinyalleme, gürültüyü azaltmanın ve sinyal bütünlüğünü iyileştirmenin en etkili yollarından biridir. Bu yöntemde, iki tamamlayıcı sinyal, eşleştirilmiş izler boyunca gönderilir. Diferansiyel çiftlerin avantajı, iki sinyalin ortak mod gürültüsünü ortadan kaldırmasıdır. Diferansiyel çiftleri yönlendirirken, aynı empedansa maruz kalmalarını ve gürültü ve parazite daha az duyarlı olmalarını sağlamak için izleri birbirine yakın tutmak önemlidir.
Zemin Düzlemlerinin Kullanımı:
Sinyal izlerinin altında sağlam bir topraklama düzlemi, gürültüyü en aza indirmek ve sinyal bozulmasını azaltmak için olmazsa olmazdır. Topraklama düzlemi, akım dönüşü için düşük dirençli bir yol sağlayarak sinyal bütünlüğünün korunmasına yardımcı olur. Ayrıca hassas sinyalleri harici EMI'den korur ve çapraz konuşma olasılığını azaltır. Kesintisiz bir topraklama düzlemi, devre için kararlı bir referans voltajı sağlayarak yüksek hızlı sinyallerin genel performansını artırır.
Empedans Eşleştirme:
Empedans uyumsuzlukları, sinyal yansımasının önde gelen nedenlerinden biridir. Sinyal izlerinin empedansının, bağlı oldukları bileşenlerin ve konnektörlerin empedansıyla uyumlu olması sağlanarak sinyal yansımaları en aza indirilebilir. Bu, dikkatli iz genişliği seçimi, kontrollü empedans yönlendirmesi ve bilinen ve tutarlı dielektrik özelliklere sahip uygun PCB malzemelerinin seçilmesiyle sağlanabilir.
İz Uzunluklarının En Aza İndirilmesi:
Daha uzun sinyal izleri, gürültüye ve sinyal bozulmasına daha duyarlıdır. İz uzunlukları mümkün olduğunca kısa tutularak sinyal yolu optimize edilir ve yansıma ve girişim olasılığı azaltılır. Ayrıca, iz uzunluklarının en aza indirilmesi, yüksek hızlı sinyallerin zamanlamasını ve bütünlüğünü etkileyebilen parazitik endüktans ve kapasitans etkilerinin azaltılmasına yardımcı olur.
Sinyal Sonlandırma:
Sinyal sonlandırma, yüksek hızlı PCB tasarımlarında yansımaları önlemek için kullanılan bir diğer tekniktir. Doğru sonlandırma, sinyallerin iletim hattının sonunda düzgün bir şekilde emilmesini ve kaynağa geri yansıtılmamasını sağlar. Sinyal sonlandırma için yaygın yöntemler arasında, sinyalin özel gereksinimlerine ve PCB düzenine bağlı olarak seri, paralel ve dirençli sonlandırma bulunur.
Ayrıştırma Kapasitörleri:
Ayrıştırma kapasitörleri, kararlı bir güç kaynağı sağlamak ve sinyal bütünlüğünü etkileyebilecek voltaj dalgalanmalarını azaltmak için gereklidir. Bu kapasitörler, güç hatlarından gelen yüksek frekanslı gürültüyü filtrelemeye yardımcı olur ve sinyal voltajının sabit kalmasını sağlayarak güç kaynaklı sorunlardan kaynaklanan sinyal bozulma olasılığını azaltır.
PCB Malzeme Seçimi:
PCB için kullanılan malzeme, sinyal bütünlüğü üzerinde önemli bir etkiye sahip olabilir. Yüksek hızlı devreler için, Rogers veya Teflon gibi düşük sinyal kaybına ve tutarlı dielektrik özelliklere sahip malzemelerin seçilmesi önemlidir. Bu malzemeler, sinyallerin uzun mesafelerde bütünlüğünü korumasına ve empedans uyumsuzluğunun etkilerinin azaltılmasına yardımcı olur.
Kalkanlama:
Bazı yüksek hızlı PCB tasarımlarında, hassas sinyalleri harici EMI'den korumak için ekranlama gerekebilir. Ekranlama, hassas sinyal izlerini çevreleyen iletken muhafazalar veya bakır izlerin kullanımıyla sağlanabilir. Bu yöntem, EMI'nin sinyal yolunu etkilemesini önleyen bir bariyer sağlar ve gürültülü ortamlarda sinyal bütünlüğünün korunmasına yardımcı olur. PCB tasarımında sinyal bütünlüğünün optimize edilmesi, yüksek hızlı elektronik sistemlerin güvenilir performansını sağlamanın kritik bir unsurudur. Gürültü, çapraz konuşma, yansıma ve EMI gibi sorunları ele alarak ve diferansiyel çift yönlendirme, topraklama teknikleri ve empedans eşleştirme gibi stratejileri uygulayarak, tasarımcılar sinyallerin kalitesini ve güvenilirliğini önemli ölçüde artırabilirler. Detaylara dikkat edilerek, uygun malzemeler kullanılarak ve sağlam tasarım uygulamalarıyla, sinyal bütünlüğü en karmaşık ve zorlu PCB tasarımlarında bile korunabilir. Daha hızlı ve daha verimli elektronik sistemlere olan talep artmaya devam ettikçe, sinyal bütünlüğünün nasıl optimize edileceğinin anlaşılması başarılı PCB tasarımında önemli bir faktör olmaya devam edecektir. Yüksek kaliteli PCB'lerin lider üreticisi olan SprintPCB, müşterilerine geniş bir uygulama yelpazesi için güvenilir, yüksek performanslı PCB'ler oluşturmaları için uzmanlık ve gelişmiş tasarım yetenekleri sunmaktadır.
