<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">HDI PCB: Yüksek Yoğunluklu Bağlantı Teknolojisiyle Elektronik Performansı Artırma

2025-06-24Muhabir: SprintPCB

Yüksek Yoğunluklu Bağlantılı (HDI) PCB'ler, daha kompakt, verimli ve güvenilir elektronik cihazlara olanak tanıyan baskılı devre kartı teknolojisinde önemli bir ilerlemeyi temsil etmektedir. Minyatürleştirme ve yüksek performanslı elektronik cihazlara olan talep arttıkça, HDI PCB'ler tüketici elektroniği, otomotiv, tıbbi cihazlar ve havacılık gibi çeşitli sektörlerde vazgeçilmez hale gelmiştir. Bu makale, HDI PCB teknolojisinin inceliklerini, avantajlarını, üretim süreçlerini ve SprintPCB'nin HDI PCB çözümleri için neden ideal ortağınız olduğunu incelemektedir.

HDI PCB Teknolojisini Anlamak

HDI PCB'ler, geleneksel PCB'lere kıyasla birim alan başına daha yüksek kablolama yoğunluğu ile karakterize edilir. Üstün elektriksel performans ve tasarım esnekliği sağlamak için mikro geçişler, kör ve gömülü geçişler, ince çizgiler ve boşluklar içerirler. Bu teknoloji, daha küçük bir alana daha fazla bileşen entegre edilmesini sağlayarak daha hafif ve daha kompakt elektronik cihazların ortaya çıkmasını sağlar.

HDI PCB'lerin Avantajları

HDI PCB'ler geleneksel PCB'lere kıyasla çok sayıda avantaj sunar:

Minyatürleştirme: Mikro deliklerin ve ince çizgilerin kullanımı, modern kompakt cihazlar için gerekli olan daha küçük ve daha ince kartların tasarlanmasını sağlar.
Gelişmiş Elektriksel Performans: Daha kısa sinyal yolları, sinyal kaybını azaltır ve yüksek hızlı uygulamalar için kritik öneme sahip olan sinyal bütünlüğünü iyileştirir.
Arttırılmış Güvenilirlik: Bağlantı ve katman sayısının azaltılması, olası arıza noktalarını en aza indirerek genel güvenilirliği artırır.
Tasarım Esnekliği: HDI teknolojisi, daha yüksek bileşen yoğunluğuna sahip karmaşık tasarımları destekleyerek sınırlı bir alanda daha fazla işlevselliğe olanak tanır.
Maliyet Etkin: Gelişmiş teknolojiye rağmen, HDI PCB'ler ek bileşenlere ve ara bağlantılara olan ihtiyacı en aza indirerek genel sistem maliyetini düşürebilir.

HDI PCB Üretim Süreci

HDI PCB'lerin üretimi birkaç özel süreci içerir:

Lazer Delme Yüksek hassasiyetli lazer delme, genellikle çapı 0,1 mm'den küçük olan ve kompakt katmanlar arası bağlantılara olanak tanıyan mikro delikler oluşturmak için kullanılır. Bu işlem, HDI tasarımlarında gereken ince özellik yoğunluğunu elde etmek için kritik öneme sahiptir.
Kör ve Gömülü Vialar Kör vialar, dış katmanları bir veya daha fazla iç katmana bağlarken, gömülü vialar yalnızca iç katmanları bağlar. Bu via tipleri, çok katmanlı HDI yapılarında önemlidir ve değerli yüzey alanını tüketmeden sinyal yönlendirmeyi mümkün kılar. 1+N+1 veya 2+N+2 gibi karmaşık yığınlar, birden fazla laminasyon aşamasıyla oluşturulur.
Sıralı Laminasyon HDI PCB'ler, sıralı laminasyon kullanılarak katman katman üretilir. Her döngü, desenleme, geçiş oluşturma (lazer delme) ve presleme işlemlerini içerir ve bu da yüksek devre yoğunluğu ve çok katmanlı ara bağlantı yapıları sağlar.
Via Doldurma Mikrovia'lar ve via-in-pad yapıları, boşlukları önlemek, mekanik dayanımı sağlamak ve bileşen montajı için düz bir yüzey oluşturmak amacıyla iletken veya iletken olmayan reçine ile doldurulur. Bu adım, özellikle BGA ve yüksek yoğunluklu SMT bileşenleri için önemlidir.
Lazer Doğrudan Görüntüleme (LDI) Geleneksel film tabanlı pozlama yerine, LDI teknolojisi devre desenlerini doğrudan fotorezist üzerine maruz bırakmak için bir lazer kullanır. Bu, görüntü çözünürlüğünü artırır, hizalama doğruluğunu iyileştirir ve HDI PCB'lerin tipik ince çizgi özelliklerini destekler.
Yüksek Hassasiyetli Aşındırma HDI PCB'lerdeki izler ve boşluklar genellikle 75 μm'den (3 mil) küçüktür. Boyutsal doğruluğu, kenar tanımını ve kart genelinde düzgünlüğü sağlamak için sıkı bir şekilde kontrol edilen aşındırma işlemleri kullanılır.

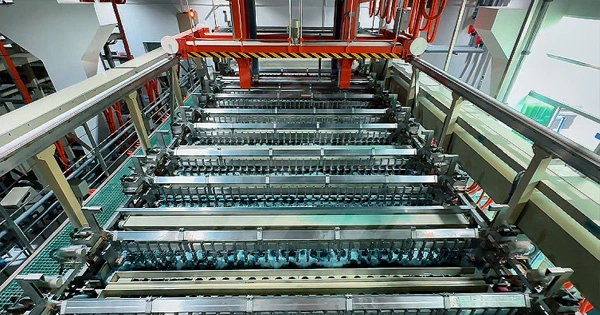

Bakır Kaplama Delme işleminden sonra, katmanlar arasında güvenilir elektrik bağlantıları kurmak için iletken bakır, elektrokaplama yoluyla mikro deliklerin içine yerleştirilir. Sinyal bütünlüğü ve mekanik dayanıklılık için düzgün kaplama kalınlığı çok önemlidir.

Empedans Kontrolü İz geometrisi, dielektrik malzemeler ve aralıkların sıkı kontrolü, yüksek hızlı sinyal yollarında tutarlı empedans sağlar. Bu, 5G, otomotiv radarı ve yüksek frekanslı bilgi işlem gibi sinyal bütünlüğü gerektiren uygulamalar için olmazsa olmazdır.
ENIG (Elektroless Nikel Daldırma Altın) gibi yüzey kaplamaları, lehimlenebilirliği artırmak, oksidasyona karşı direnç sağlamak ve uzun süreli performans sağlamak için uygulanır. Yüzey kaplaması ayrıca ince aralıklı bileşen montajını da destekler.

HDI PCB'lerin uygulamaları

HDI PCB'ler çeşitli yüksek performanslı uygulamaların ayrılmaz bir parçasıdır:

Tüketici Elektroniği: Akıllı telefonlar, tabletler ve giyilebilir cihazlar, kompakt boyutları ve yüksek işlevsellikleri nedeniyle HDI PCB'leri kullanır.
Otomotiv Sistemleri: Gelişmiş sürücü destek sistemleri (ADAS) ve bilgi-eğlence sistemleri, kompakt alanlarda güvenilir performans için HDI PCB'lere güvenir.
Tıbbi Cihazlar: Taşınabilir tıbbi ekipmanlar, HDI PCB'lerin minyatürleştirilmesinden ve güvenilirliğinden faydalanmaktadır.
Havacılık ve Savunma: HDI PCB'ler havacılık ve askeri uygulamalarda güvenilirlik ve performansa ilişkin sıkı gereksinimleri karşılar.

HDI PCB Çözümleri için Neden SprintPCB'yi Seçmelisiniz?

SprintPCB, özel ihtiyaçlarınıza göre uyarlanmış kapsamlı çözümler sunan, HDI PCB'lerin lider üreticisi olarak öne çıkıyor:

İleri Teknoloji: Son teknoloji ekipmanları kullanan SprintPCB, 0,1 mm kadar küçük mikro geçiş boyutlarına ulaşarak yüksek yoğunluklu bağlantılar sağlar.
Kalite Güvencesi: ISO 9001 ve IATF16949 gibi uluslararası standartlara uyum, en yüksek kalitede ürünleri garanti eder.
Uzmanlık: Deneyimli mühendislerden oluşan bir ekip, proje boyunca tasarım desteği ve teknik rehberlik sağlar.
Özelleştirme: SprintPCB, çeşitli tasarım gereksinimlerini ve üretim hacimlerini karşılamak için esnek üretim seçenekleri sunar.
Global Erişim: Dünya çapındaki müşterilere hizmet veren SprintPCB, zamanında teslimat ve duyarlı müşteri hizmeti sağlar.

Çözüm

HDI PCB teknolojisi, minyatürleştirme, performans ve güvenilirlikte benzersiz avantajlar sunarak modern elektroniğin ilerlemesinde kilit rol oynar. SprintPCB gibi deneyimli bir üreticiyle ortaklık kurmak, ürünlerinizin HDI teknolojisinin tüm potansiyelinden yararlanmasını sağlar. İster son teknoloji tüketici elektroniği ürünleri ister kritik havacılık sistemleri geliştiriyor olun, SprintPCB, HDI PCB ihtiyaçlarınızı karşılayacak uzmanlık ve yetenekleri sunar.
