Modern elektronik endüstrisinde, PCB teslimat süresi kritik bir zorluktur. Gelişen teknoloji ve artan pazar rekabetiyle birlikte, yüksek kaliteli PCB ürünlerine olan talep giderek daha da acil hale gelmiştir. Bu zorluk, özellikle karmaşık PCB tasarımları alanında daha da belirginleşmektedir. Müşteriler, artan pazar taleplerini ve hızla gelişen yenilikçi tasarımları karşılamak için, tamamlanmış karmaşık PCB'leri mümkün olan en kısa sürede teslim almayı beklemektedir.
Dolayısıyla, kritik bir soruyla karşı karşıyayız: Karmaşık PCB'ler 7 gün veya daha kısa sürede teslim edilebilir mi? Bu makale, PCB teslimatının zorluklarını ele alacak ve gerçek hayattan örneklerle gerçekçi kanıtlar sunacaktır. Daha hızlı, daha verimli ve güvenilir PCB teslimatını mümkün kılabilecek potansiyel çözümleri ve yenilikçi teknolojileri inceleyeceğiz. İster zamanı kısıtlı bir işletme olun, ister PCB teslimat süreleriyle ilgilenen bir okuyucu olun, bu makale size değerli bilgiler ve pratik tavsiyeler sunacaktır. Karmaşık PCB'leri sıkı zaman gereklilikleri dahilinde teslim etmenin olanaklarını inceleyelim.

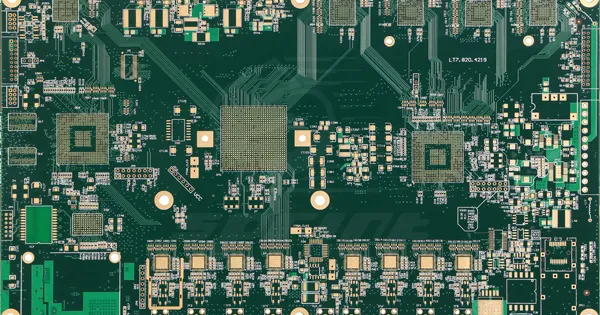

Karmaşık PCB tasarımları, tasarımcıların ve üreticilerin üstesinden gelmek için özel stratejiler ve teknikler kullanmasını gerektiren birçok zorlukla karşı karşıyadır. İlk olarak, karmaşık PCB'ler genellikle çok katmanlıdır. Geleneksel çift taraflı veya dört katmanlı PCB'lerle karşılaştırıldığında, çok katmanlı PCB'ler daha fazla sinyal ve güç düzlemi barındırmak için daha karmaşık bir yapıya sahiptir. Bu tür tasarımlar, daha yüksek kablolama yoğunluğu ve katmanlar arası bağlantılar gerektirdikleri için kablolama ve yerleşimde zorluklar ortaya çıkarır. İkinci olarak, karmaşık PCB'ler genellikle yüksek yoğunluklu yönlendirme gerektirir. Elektronik cihazlar küçüldükçe, hafifledikçe ve daha güçlü hale geldikçe, PCB'ler üzerinde sıkı bileşen yerleşimine olan talep artmaktadır. Bu durum, ince çizgi genişlikleri, küçük aralıklar ve küçük paketli bileşenler gibi daha karmaşık yönlendirme görevlerine yol açmıştır. Bu gereksinimler, yönlendirme sürecine karmaşıklık ve zorluk eklerken, aynı zamanda tasarım ve üretim aşamalarında sorun olasılığını da artırır. Ayrıca, karmaşık PCB'lere olan talep uygulama alanıyla da ilgilidir. Örneğin, telekomünikasyon ekipmanları, tıbbi cihazlar ve endüstriyel otomasyon gibi alanlarda PCB'lere olan gereksinimler artmaktadır. Telekomünikasyon ekipmanlarında yüksek hızlı veri iletimi ve kararlı sinyal bütünlüğüne ihtiyaç vardır. Tıbbi cihazlar, hassas sensörler ve karmaşık kontrol devrelerinin kullanılmasını gerektirebilir. Endüstriyel otomasyon sistemlerinin, güvenilirlik ve kararlılığı korurken zorlu çevre koşullarına dayanıklı olması gerekir. Bu gereklilikler, karmaşık PCB tasarımlarını gerekli kılarken, aynı zamanda teslimat süresini de uzatır. Bu zorluk ve gereklilikleri karşılamak için, tasarımcıların ve üreticilerin karmaşık PCB'lerin tasarım ve üretim süreçlerini optimize etmek için çeşitli stratejiler ve teknolojiler kullanmaları gerekir. Bu, çok katmanlı tasarımları ve yüksek yoğunluklu yönlendirmeyi desteklemek için gelişmiş tasarım yazılımları ve araçlarının kullanılmasını içerebilir. Ayrıca, sinyal bütünlüğü analizi ve elektromanyetik uyumluluk tasarımının gerçekleştirilmesi, devrelerin güvenilirliğini ve performansını sağlar. Dahası, olası sorunları erken aşamada tespit edip çözmek için yakın iş birliği ve iletişim çok önemlidir.

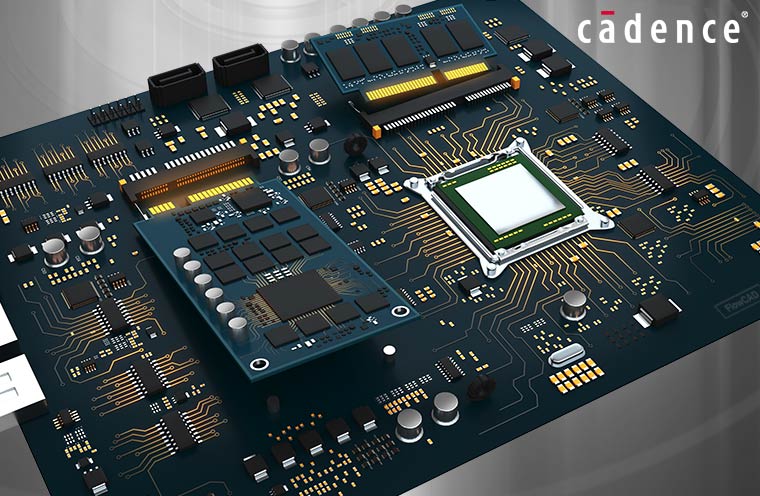

Örneğin, Altium Designer, Cadence Allegro ve Mentor Graphics PADS gibi modern PCB tasarım yazılımları, tasarımcıların karmaşık PCB tasarım süreçlerinde daha verimli çalışmalarına yardımcı olan güçlü özellikler ve kullanıcı dostu arayüzler sunar. Bu yazılım çözümleri, tasarım doğruluğunu ve güvenilirliğini sağlamak için kural kontrollerini, sinyal bütünlüğü analizini ve elektromanyetik uyumluluk doğrulamasını otomatik olarak gerçekleştirebilen gelişmiş düzen ve yönlendirme araçları sunar.

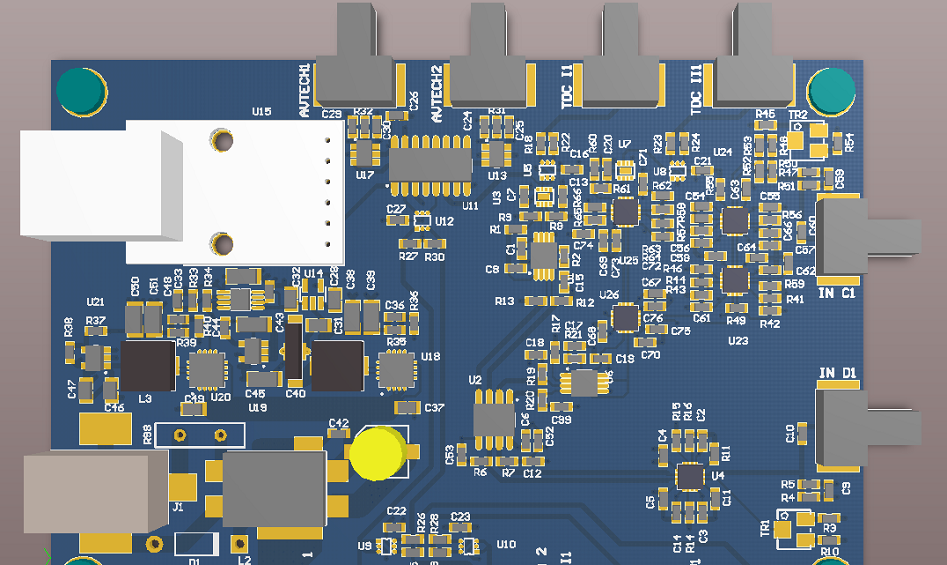

Diğer bir örnek, SPICE simülatörleri ve yüksek frekanslı elektromanyetik simülasyon yazılımları gibi simülasyon araçlarıdır. Bu araçlar, devrelerin performansını ve davranışını simüle ederek tasarımcıların tasarım aşamasında olası sorunları belirlemelerine ve çözmelerine yardımcı olabilir. Tasarımcılar, sinyal bütünlüğü simülasyonları ve elektromanyetik uyumluluk simülasyonları gerçekleştirerek, sinyal bozulmasına, karışmaya veya girişime neden olabilecek faktörleri tahmin edip düzeltebilir ve böylece PCB tasarımının performansını ve güvenilirliğini artırabilirler. Ayrıca, gelişmiş PCB tasarım araçları 3B yerleşim ve paket tasarımını da destekler. Tasarımcılar, PCB yerleşimini görselleştirmek için 3B CAD araçlarını kullanarak doğru bileşen yerleşimi ve alan kullanımı sağlayabilirler. Aynı zamanda, paket kütüphaneleri ve paket düzenleyicileri, tasarımcıların karmaşık PCB'ler için uygun paketleri seçmelerine ve özelleştirmelerine olanak tanıyarak yüksek yoğunluklu yönlendirme ve minyatürleştirme gereksinimlerini karşılar.
PCB teslimatının zorluğunda, PCB tasarımının optimize edilmesi, teslimat süresini önemli ölçüde azaltabilecek ve üretim verimliliğini artırabilecek önemli bir adımdır. PCB tasarım ve teslimat sürecini hızlandırmak için kullanılabilecek bazı etkili yöntem ve uygulamalar şunlardır: İlk olarak, makul bir yerleşim planlaması anahtardır. Bileşen yerleşimi ve yönlendirme yolları dikkatlice planlanarak, sinyal paraziti ve EMI sorunları azaltılabilir ve bu da sonraki hata ayıklama ve onarım ihtiyacını azaltır. Örneğin, yüksek hızlı sinyal iletimi için PCB tasarımında, iletim gecikmesini ve sinyal bozulmasını azaltmak için ana sinyal hatları kısa ve doğrudan yollara yerleştirilir. Yerleşimin optimize edilmesi, PCB'nin fiziksel boyutunu da küçülterek üretim maliyetlerini ve malzeme israfını azaltabilir. İkinci olarak, sinyal bütünlüğü analizi yapmak, yüksek kaliteli bir tasarım sağlamada önemli bir adımdır. Profesyonel PCB tasarım yazılımları ve simülasyon araçları kullanılarak, devre performansını simüle etmek ve değerlendirmek ve yansımalar, çapraz konuşma ve zamanlama sapması gibi olası sinyal bütünlüğü sorunlarını tespit etmek mümkündür. Bu sorunlar erken tespit edilip ele alındığında, sonraki yeniden işleme ve onarım ihtiyacı azaltılabilir ve bu da daha hızlı teslimat süreleri sağlar. Ek olarak, elektromanyetik uyumluluk (EMC) tasarımı da PCB tasarımını optimize etmenin önemli bir unsurudur. Makul topraklama kablosu düzeni, güç filtreleme ve ekranlama teknolojisi gibi önlemler, elektromanyetik radyasyon ve hassasiyet sorunlarını etkili bir şekilde azaltabilir ve PCB'nin elektromanyetik ortamda normal çalışmasını sağlayabilir. Optimize edilmiş bir EMC tasarımı, sonraki hata ayıklama ve onarım süresini azaltırken, ürün güvenilirliğini ve uyumluluğunu da artırabilir. Bu optimizasyon yöntemlerinin etkinliğini desteklemek için pratik bir örnek verilmiştir. Bir iletişim ekipmanı üreticisinin, yüksek frekanslı bir kablosuz iletişim modülü için PCB'yi hızlı bir şekilde teslim etmesi gerekiyordu. Optimize edilmiş düzen ve sinyal bütünlüğü analizi sayesinde tasarım ekibi, sinyal iletim gecikmesini ve gürültü girişimini başarıyla azaltarak modülün performansını iyileştirdi. Aynı zamanda, modülün elektromanyetik ortamda kararlı çalışmasını sağlamak için profesyonel EMC tasarım teknolojisini benimsediler. Bu optimizasyon önlemleri sayesinde üretici, sıkı teslimat süreleri içinde yüksek kaliteli PCB modüllerini başarıyla üretip teslim edebilmektedir. PCB tasarımını optimize ederek, düzeni rasyonel bir şekilde planlayarak, sinyal bütünlüğü analizi ve elektromanyetik uyumluluk tasarımı gerçekleştirerek, tasarım yeniden işleme ve onarım süresi büyük ölçüde azaltılabilir ve böylece PCB teslimat süresi hızlandırılabilir. Bu uygulamalar yalnızca PCB performansını ve güvenilirliğini artırmakla kalmıyor, aynı zamanda üreticilerin yeni ürünleri daha hızlı piyasaya sürmesine ve rekabetin yüksek olduğu bir pazarda müşteri taleplerini karşılamasına da yardımcı oluyor.
İş birliği ve tedarik zinciri optimizasyonu, verimli bir PCB teslimat sürecinin sağlanmasında kilit rol oynar. Tedarikçiler, üreticiler ve montajcılarla yakın iş birliği sayesinde, tüm bağlantıların sinerjisi sağlanarak üretim verimliliği ve teslimat hızı en üst düzeye çıkarılabilir. İlk olarak, tedarikçilerle iş birliği, yüksek kaliteli PCB temel malzemeleri elde etmek için hayati önem taşır. Tedarikçilerle istikrarlı bir iş birliği ilişkisi kurmak ve gerekli malzemelerin teknik özelliklerini, teslimat süresini ve miktarını zamanında bildirmek, gecikmeleri ve kalite sorunlarını önleyebilir. Ayrıca, proje gereksinimlerinin ve teknik özelliklerin tedarikçilerle paylaşılması, daha doğru teklifler ve teslimat taahhütlerinin alınmasını sağlayarak üretim programlarının daha iyi planlanmasını sağlayabilir. İkinci olarak, üreticilerle iş birliği, PCB üretim sürecinin verimli bir şekilde işlemesini sağlamada kilit öneme sahiptir. PCB tasarım ve yerleşim gereksinimlerinin üreticilerle erken dönemde iletilmesi, olası üretim sorunlarının önlenmesine ve üretim öncesinde fizibilite değerlendirmelerinin yapılmasına olanak tanır. Ayrıca, tasarım dosyalarının ve ayrıntılı süreç gereksinimlerinin üreticilerle paylaşılması, PCB üretim sürecinin beklendiği gibi gerçekleştirilmesini sağlayarak ayarlama ve onarım ihtiyacını ve dolayısıyla teslim sürelerini azaltır. Son olarak, montajcıyla iş birliği, sorunsuz bir PCB montaj ve test süreci sağlamak için kilit öneme sahiptir. Tasarım dosyalarının ve montaj gereksinimlerinin montajcıyla paylaşılması, PCB yerleşiminin montaj gereksinimlerini karşılamasını ve olası sorunları önceden çözmesini sağlayabilir. Ayrıca, montaj ve testlerle ilgili gereksinimlerin ve programların zamanında iletilmesi, üretim planlamasını koordine edebilir ve monte edilmiş PCB'lerin zamanında teslim edilmesini sağlayabilir. Başarılı bir örnek, acil teslimat gereksinimleri kapsamında tedarik zinciri ortaklarıyla yakın bir iş birliği ilişkisi kuran bir şirkettir. Düzenli toplantılar ve iletişim sayesinde, tedarikçiler tarafından sağlanan temel malzemeleri zamanında temin edebilir ve tasarım ve üretim sorunlarını çözmek için üreticilerle birlikte çalışabilirler. Ayrıca, montajcılarla yakın iş birliği, verimli PCB montajı ve testini sağlar. Sonuç olarak, karmaşık PCB'nin üretimini ve teslimatını kısa sürede tamamlamayı başardılar. İş birliğine dayalı iş birliği ve tedarik zinciri optimizasyonu sayesinde, tüm taraflar arasındaki verimli iletişim ve koordinasyon, zaman gecikmelerini, hataları ve iş tekrarlarını azaltacak ve tüm PCB teslimat sürecinin güvenilirliğini ve hızını artıracaktır. Bu iş birliği modeli, PCB endüstrisi için daha verimli ve sürdürülebilir teslimat çözümleri yaratacak ve sektörün gelişimini ve inovasyonunu destekleyecektir.
PCB teslimat zorluklarında, bazı en iyi uygulamaları benimsemek zaman baskısıyla daha iyi başa çıkmamıza ve teslimat verimliliğini artırmamıza yardımcı olabilir. İlk olarak, verimli bir proje yönetim süreci oluşturmak önemlidir. Bu, proje ekibinin net iletişim kanallarına, tanımlanmış kilometre taşlarına ve teslimat zaman çizelgelerine ve uygun kaynak tahsisine sahip olmasını sağlamayı içerir. Teslimat gecikmeleri ve hataları, etkili proje yönetimi ile en aza indirilebilir.

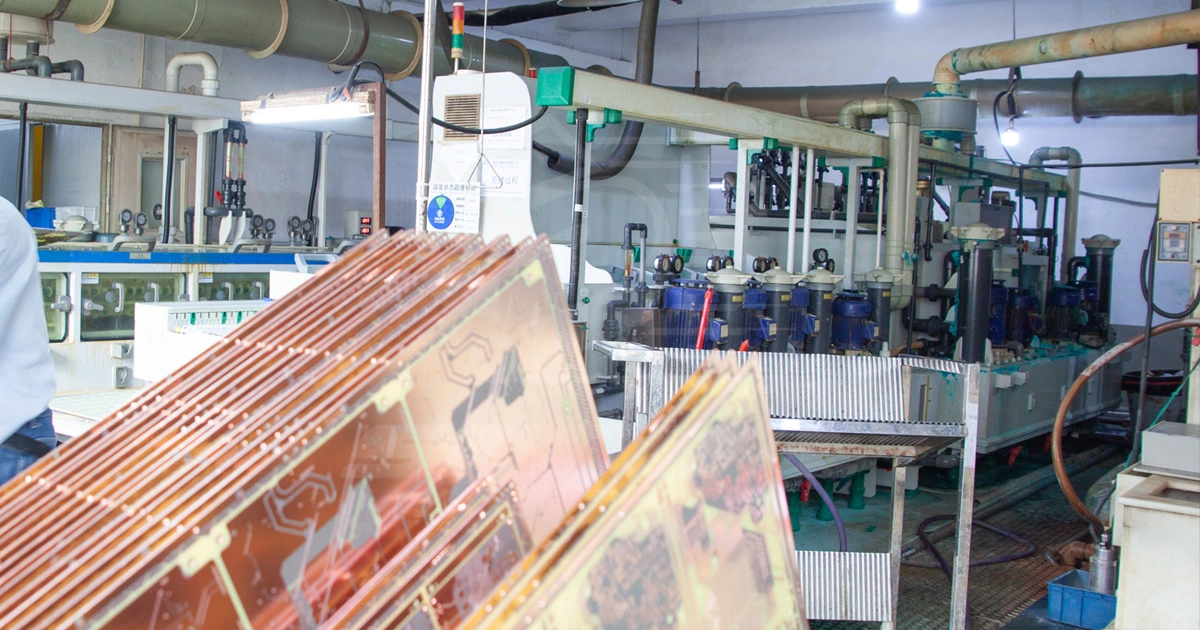

İkinci olarak, gelişmiş üretim ve test ekipmanlarının benimsenmesi de teslimat süresini kısaltmanın anahtarıdır. Teknolojinin sürekli gelişmesiyle birlikte, modern üretim ekipmanları daha hızlı üretim hızı ve daha yüksek üretim kapasitesi sağlayabilir. Otomatik üretim hatları ve gelişmiş test ekipmanları insan hatalarını azaltabilir ve üretim ve montajın hassasiyetini ve verimliliğini artırabilir. Ayrıca, bir kalite kontrol ve muayene süreci uygulanarak, teslim edilen PCB'lerin yüksek kalite standartlarını karşılaması sağlanabilir. Bir diğer önemli uygulama ise profesyonel bir teknik ekip yetiştirmektir. Karmaşık PCB'leri hızlı ve doğru bir şekilde teslim etmek için PCB tasarımı ve üretimi alanındaki uzmanlık ve beceriler şarttır. Sürekli eğitim ve öğrenme programları, teknik ekibin en son tasarım ve üretim tekniklerinden haberdar olmasına yardımcı olur. Aynı zamanda, ekip üyeleri arasında iş birliğini ve bilgi paylaşımını teşvik etmek, problem çözme ve karar alma sürecini hızlandırarak teslimat verimliliğini daha da artırabilir. En iyi uygulamalara ek olarak, gelecekteki geliştirme trendleri de PCB teslimatı için daha fazla fırsat ve zorluk sunmaktadır. Umut vadeden trendlerden biri, PCB üretiminde artırılmış gerçeklik (AR) teknolojisinin uygulanmasıdır. AR teknolojisini kullanarak, üretim personeli PCB'lerin düzenini, montajını ve bağlantı bilgilerini gerçek zamanlı olarak başa takılan ekranlar veya akıllı telefon uygulamaları aracılığıyla görüntüleyebilir. Bu, üretimin doğruluğunu ve hızını artırır ve insan hatasını azaltır. Ayrıca, otomasyondaki daha fazla ilerleme PCB teslimatları üzerinde de olumlu bir etkiye sahip olacaktır. Makine öğrenimi ve yapay zeka teknolojilerinin gelişmesiyle birlikte, daha fazla üretim süreci otomatikleştirilebilir ve akıllı hale getirilebilir, böylece insan müdahalesi azaltılır ve teslimat hızlandırılır. Örneğin, otomatik parça denetimi ve kalite kontrol sistemleri üretim sorunlarını hızla tespit edip düzelterek genel teslimat verimliliğini artırabilir. Karmaşık PCB'leri 7 gün veya daha kısa sürede teslim etmek hala bir zorluk olsa da, optimize edilmiş tasarımlar, hızlı üretim tekniklerinin benimsenmesi, iş birliğine dayalı işbirliği ve tedarik zinciri optimizasyonu yoluyla bu hedefe doğru ilerliyoruz. Sürekli çaba ve inovasyon yoluyla, daha kısa sürede yüksek kaliteli karmaşık PCB'ler teslim etmemiz ve elektronik endüstrisinin gelişimini ve inovasyonunu yönlendirmemiz bekleniyor.
