Elektronik üretim alanında, baskılı devre kartları (PCB'ler), elektronik elemanları birbirine bağlamada ve desteklemede önemli bir rol oynayan temel bileşenlerdir. Ancak, PCB'lerin performansını ve güvenilirliğini sağlamak için yüzey işleme süreçleri büyük önem taşır. Bugün, çok sayıda yüzey işleme tekniği arasında, 'Elektrosiz Nikel Daldırma Altını (ENIG)'na odaklanacak ve PCB üretimindeki gizemlerini, avantajlarını ve zorluklarını inceleyeceğiz.

Daldırma Altının Elektrokaplama İşlemi
Daldırma nikel-altın veya kimyasal nikel-altın olarak da bilinen daldırma altın işlemi, benzersiz özellikleri ve geniş uygulama yelpazesiyle ünlüdür. Bu işlemde, uygun kalınlıkta bir nikel tabakası, önce kimyasal yöntemlerle PCB'nin yüzey iletkenine biriktirilir. Ardından, nikel tabakasının üzerine belirli bir kalınlıkta (genellikle 0,025-0,075 mikron) bir altın tabakası biriktirilir. Bu işlem, lehim pedinin yüzeyine mükemmel bir düzlük kazandırmanın yanı sıra, yüzeyde ve yanlarda koruyucu bir tabaka oluşturur. Bu, lehimlemeyi kolaylaştırmakla kalmaz, aynı zamanda çeşitli bağlama veya tel bağlama yöntemlerine de olanak tanıyarak elektronik bileşenlerin bağlanması için daha fazla olanak sağlar.Elektrolitik Nikel Daldırma Altının (ENIG) Avantajları: Düzlük ve Çok Yönlülük
Elektroliz Nikel Daldırma Altın (ENIG) işlemi, mükemmel düzlüğü ve çok yönlülüğü nedeniyle PCB üretiminde öne çıkmaktadır. Lehim pedi yüzeyinin düzlüğü, elektronik bileşenlerin istikrarlı bağlantısını ve performansını sağlamada önemli bir faktördür. Dahası, düz bir lehim pedi yüzeyi lehimleme stresini azaltmaya yardımcı olur ve elektronik ürünlerin güvenilirliğini artırır. ENIG işlemi, nikel ve altın katmanlarını lehim pedi yüzeyine eşit şekilde yerleştirmek için hassas kimyasal yöntemler kullanır ve bunun sonucunda pürüzsüz ve düz bir yüzey elde edilir. Lehim pedi yüzeyinin düzlüğü, özellikle mikroelektronik cihazların ve yüksek yoğunluklu entegre devrelerin üretiminde çeşitli bağlantı türleri için çok önemlidir. İster geleneksel lehimleme, ister daha karmaşık darbeli bağlama veya tel bağlama olsun, ENIG (Elektriksiz Nikel Daldırma Altın) işlemi bu bağlantı yöntemleri için ideal bir temel sağlar. Kaynak sırasında düz bir yüzey, lehimin eşit dağılmasını sağlayarak daha güvenilir lehim bağlantıları ve bağlantıları sağlar. Üst üste bindirme kaynağı veya metal tel kaynağında, lehim maskesinin pürüzsüzlüğü tel için sağlam bir destek platformu sağlayarak lehim bağlantılarının hassas bir şekilde konumlandırılmasını ve yüksek kaliteli bağlantılar sağlar. Ayrıca, üstün bir koruyucu kaplama olan daldırma altın tabakası, lehim pedinin yüzeyinde ve yanlarında sağlam bir bariyer oluşturarak lehim pedini dışarıdaki oksijen, nem ve kimyasal maddelerden etkili bir şekilde izole eder. Bu, lehim pedinin ömrünü uzatmakla kalmaz, aynı zamanda bileşenlerin kararlılığını ve güvenilirliğini de artırır. Yüksek sıcaklık, yüksek nem veya aşındırıcı gaz ortamları gibi aşırı ortamlarda, daldırma altın tabakasının koruyucu rolü özellikle dikkat çekicidir ve elektronik bileşenlere güçlü bir direnç kabiliyeti sağlar. Daldırma altın işlemi, lehim pedlerinin düzlüğünü artırarak lehimleme kalitesini ve bağlantı kararlılığını iyileştirmenin yanı sıra PCB'ler için daha fazla uygulama esnekliği de sağlar. İster geleneksel lehimleme yöntemleri ister daha gelişmiş bağlantı teknikleri kullanılsın, daldırma altın işlemi çeşitli alanlarda mükemmel performans sağlayan sağlam bir temel sunabilir.Daldırma Altınının Karşılaştığı Zorluklar
Daldırma altın teknolojisi PCB üretiminde çok sayıda avantaj sunmasının yanı sıra bir dizi zorluğu da beraberinde getiriyor.Zanaatkarlığın Karmaşıklığı
Karmaşık ve incelikli üretim süreci. Elektrokaplama işleminin karmaşıklığı, üretim sürecindeki birkaç temel adımdan kaynaklanmaktadır. İlk olarak, nikel birikimi, nikel tabakasının homojenliğini ve sıkılığını sağlamak için sıcaklık, konsantrasyon ve akım gibi parametrelerin sıkı bir şekilde kontrol edilmesini gerektirir. Ardından, altın tabakasının değiştirilmesi, aşırı veya yetersiz altın tabakası kalınlığını önlemek için zaman ve konsantrasyonun hassas bir şekilde kontrol edilmesini gerektirir. Bu adımların titizlikle uygulanması, üretim sürecini karmaşık hale getirerek son derece özel ekipman ve teknik destek gerektirir ve bu da üretimin zorluğunu ve karmaşıklığını artırır.Maliyet Hususları
Yüksek üretim maliyetleri. Elektrokaplama işleminin karmaşıklığı, doğrudan üretim maliyetlerinde artışa yol açar. Her adımın standartlara uygun olmasını sağlamak için üreticilerin önemli miktarda işgücü, ekipman ve zaman yatırımı yapması gerekir. Hassas kontrol talepleri, ekipman bakımı ve kalibrasyonuna daha fazla yatırım yapılmasını da gerektirir. Ayrıca, elektrokaplama işlemi için gereken altın ve nikel tuzları gibi pahalı malzemeler de üretim maliyetleri üzerinde belirli bir baskı oluşturur. Bu nedenle, elektrokaplama işlemi yüksek kaliteli PCB yüzey işlemi sağlasa da, yüksek üretim maliyetleri belirli alanlarda yaygın kullanımını sınırlar.Alt Kaplama ve Penetran Kaplama Sorunları

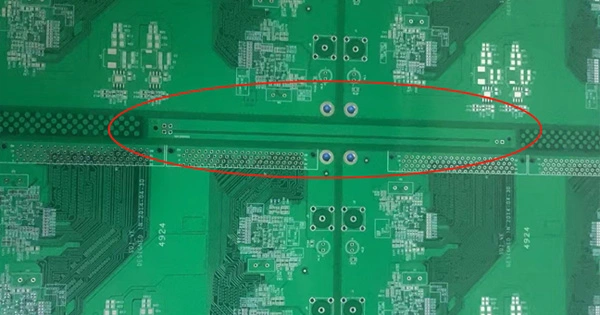

Üretim Hatalarında Olası Riskler. Belirli koşullar altında, elektrokaplama işlemi, PCB üretiminde ciddi hatalara yol açabilen alt kaplama ve nüfuz eden kaplama sorunlarıyla karşılaşabilir. Alt kaplama, PCB iletken yüzeyine yeterli nikel veya altın katmanının eksik birikmesi anlamına gelir ve bu da elektronik bileşenlerin dengesiz veya hatta hatalı bağlantılarına neden olur. Öte yandan, nüfuz eden kaplama, metal iyonlarının iletken olmayan bölgelere sızmasını içerir ve bu da potansiyel olarak devre kısa devrelerine veya diğer sorunlara yol açabilir. Bu sorunların ortaya çıkması, üretim sürecinde daha fazla belirsizlik yaratabilir ve olası hataları önlemek için daha sıkı kalite kontrol ve tespit yöntemleri gerektirebilir.Nikel Kaplamadaki Fosfor İçeriği
Özel Uygulamalar İçin Hususlar. Nikel kaplama işleminde, nikel tabakası %6-9 oranında fosfor içerir ve bu durum belirli uygulamalar için bazı endişelere yol açabilir. Örneğin, bazı yüksek frekanslı devrelerde fosforun varlığı sinyal iletimini potansiyel olarak etkileyebilir. Ayrıca, malzeme bileşimi konusunda sıkı gerekliliklerin olduğu uygulamalarda fosforun varlığı, nikel kaplama işleminin uygunluğunu sınırlayabilir. Bu nedenle, bir yüzey işleme işlemi seçerken, üreticilerin fosfor içeriğinin nihai ürün performansı üzerindeki etkisini dengelemeleri gerekir. PCB üretiminde bu zorluklarla karşılaşılmasına rağmen, daldırma altın işleminin, teknolojinin sürekli ilerlemesi ve devam eden süreç optimizasyonu sayesinde bu sorunların kademeli olarak üstesinden gelmesi beklenmektedir. Gelecekte, yeni malzemelerin, yeni teknolojilerin ve üretim sürecindeki iyileştirmelerin piyasaya sürülmesiyle, daldırma altın işleminin güvenilirliğini ve uygulanabilirliğini artırarak elektronik üretim endüstrisine daha fazla geliştirme fırsatı sunması beklenmektedir.Siyah Ped Etkisi: Nikel Pasivasyon Olayının Çözümlenmesi

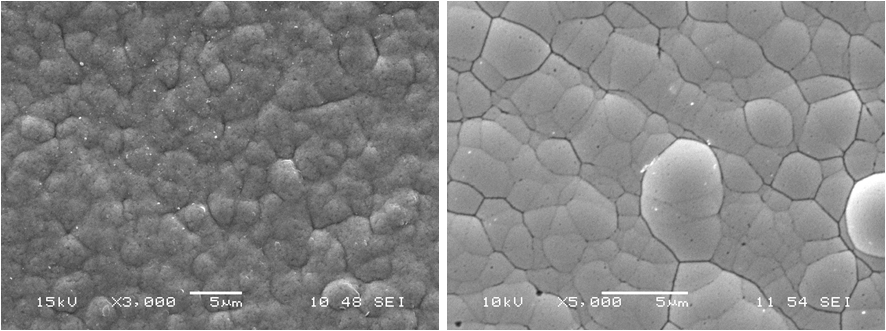

Elektronik alanındaki PCB üretim sürecinde, yüzey işleminin bir parçası olan akımsız nikel işlemi, lehimleme ve bağlantı için ideal bir platform sağlar. Ancak, birçok yaygın teknolojik uygulamada olduğu gibi, akımsız nikel kaplama işlemi de kusursuz değildir. Dikkat çeken endişelerden biri, işlemin güvenilirliği ve kararlılığıyla doğrudan ilişkili gizemli bir olgu olan "kara nokta etkisi"dir. Kara ped etkisi, esas olarak nikel ve altın arasındaki arayüzde meydana gelen bir nikel pasifleşme olgusunu ifade eder. Basitçe ifade etmek gerekirse, bu durum nikel tabakasının belirli koşullar altında aşırı oksidasyona uğrayarak yoğun bir nikel oksit filmi oluşturması ve lehim pedi yüzeyinde siyah bir görünüme neden olması nedeniyle ortaya çıkar. Bu durum, PCB üretimi ve bileşen bağlantıları üzerinde, lehim pedine bileşen yapışmasının bozulması, lehim bağlantı kalitesinin düşmesi ve hatta bileşenin ayrılmasıyla ilgili olası sorunlar gibi önemli etkilere yol açabilir. Kara disk etkisinin mekanizması alışılmadık derecede karmaşıktır ve çeşitli kimyasal ve fiziksel süreçler arasındaki etkileşimleri içerir. Bilim insanları, araştırmaları sırasında siyah disk etkisini etkileyen çok sayıda faktör olduğunu keşfettiler. Bunlar arasında nikel tabakasının kalınlığı, metal bağlantı arayüzünün morfolojisi ve nikel ile altın arasındaki kristal yapı farklılıkları yer alıyor. Ayrıca, proses parametreleri ve çevre koşulları da siyah disk etkisi üzerinde etkili olabilir. Siyah ped etkisinin karmaşık mekanizmalarına rağmen, bu zorlu konu araştırmacılar arasında güçlü bir ilgi uyandırmış ve PCB yüzey işleme alanında sürekli araştırma yapmalarına yol açmıştır. Derinlemesine araştırmalar yoluyla bilim insanları, siyah ped etkisinin etkisini azaltmak veya ortadan kaldırmak için kararlı ve güvenilir çözümler aramaktadır. Son on yıllarda araştırmacılar, siyah ped etkisini ele almak için nikel tabakalarının üretim sürecini optimize etmek, metal arayüzlerin yapısını ayarlamak ve hatta yeni alaşım malzemeleri keşfetmek gibi çok sayıda yöntem önermişlerdir. Bu çalışmalar, yalnızca PCB üretiminin güvenilirliğini artırmakla kalmamış, aynı zamanda elektronik alanında ilerlemeler için yeni olanaklar da sunmuştur. PCB yüzey işleminin ayrılmaz bir parçası olan daldırma altın işlemi, elektronik alanında vazgeçilmez bir rol oynamaktadır. Elektronik bileşenlerin bağlantısı için pürüzsüz bir lehim pedi yüzeyi sağlar ve bileşenleri oksidasyon ve korozyondan korumada önemli bir rol oynar. Ancak, karmaşık süreç ve zorlu konular, elektronik endüstrisinin güvenilirliğini ve istikrarını sağlamak için sürekli olarak araştırma ve yenilik yapmamızı da gerektiriyor. Daldırma altın işleminin derinlemesine anlaşılmasıyla,PCB üretiminin arkasındaki bilim ve teknolojiyi daha iyi kavrayabilir ve elektronik sektörünün gelişimine mütevazı bir katkıda bulunabiliriz.
