Çok katmanlı PCB kartlarının EMI koruması nasıl artırılır?

2024-01-03Muhabir: SprintPCB

Çok katmanlı PCB kartı, gelişmiş koruma, kontrollü empedans ve entegre filtreleme bileşenleri sağlayarak elektronik ekipmanlardaki EMI korumasını artırır.

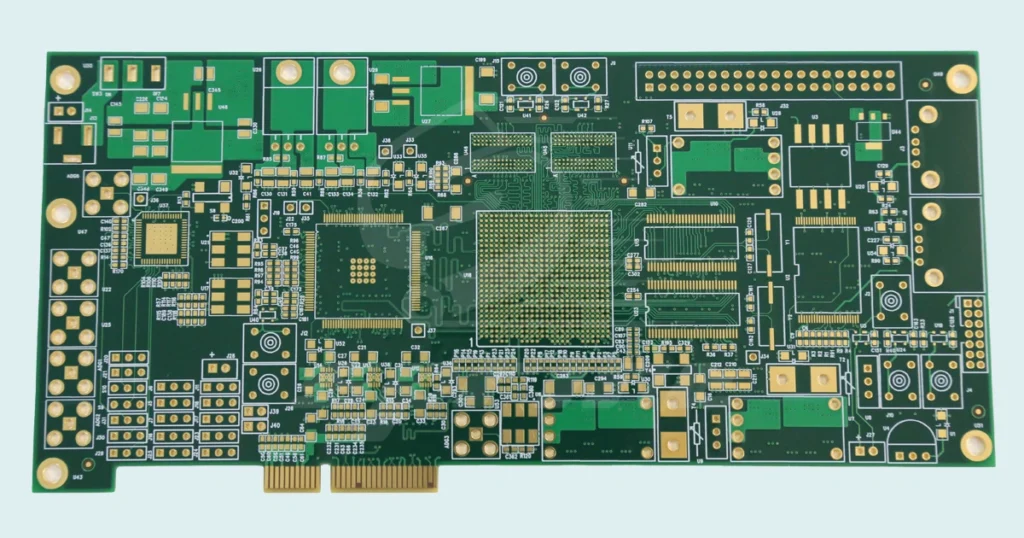

Çok katmanlı PCB kartı nedir?

Çok Katmanlı PCB kartı, çok katmanlı bir alt tabaka, iletken izler ve yalıtım katmanlarından oluşan bir devre kartıdır. Kompakt tasarımları ve yüksek entegrasyon seviyeleri nedeniyle bu kartlar elektronik cihazlarda yaygın olarak kullanılır. Çok katmanlı PCB kartının yapısı, karmaşık ve yoğun devrelerin uygulanmasına olanak tanırken, gereken alanı en aza indirerek modern elektronik uygulamalar için idealdir.

Çok katmanlı PCB kartlarının EMI korumasındaki rolü

Elektromanyetik girişim (EMI), elektronik cihazlarda yaygın bir sorundur. Bir elektronik cihazdan gelen elektromanyetik radyasyon, yakındaki başka bir cihazın çalışmasını engeller. Çok katmanlı PCB kartları, benzersiz tasarımı ve yapısı sayesinde EMI korumasını artırmada hayati bir rol oynar.

Koruma yeteneklerini geliştirin

Çok katmanlı PCB kartlarının EMI korumasını artırmasının temel yollarından biri, koruma özelliklerini geliştirmektir. Çok katmanlı alt tabakalar ve iletken hatlar sayesinde, bu kartlar özel topraklama ve güç düzlemlerinin yanı sıra sinyal katmanları da içerebilir ve bu da elektromanyetik paraziti bastırmaya ve en aza indirmeye yardımcı olur. Bu koruma, EMI'nin devre kartındaki hassas bileşenlerin ve sinyallerin performansını etkilemesini önleyerek genel sistem güvenilirliğini sağlar.

Kontrollü empedans ve sinyal bütünlüğü

Çok katmanlı PCB kartları, kontrollü empedans sağlayarak ve sinyal bütünlüğünü iyileştirerek EMI korumasına da yardımcı olur. Mühendisler, devre kartı katmanları içindeki sinyal izlerinin yığınını ve yönlendirmesini dikkatlice tasarlayarak, sinyal bozulmasını ve çapraz konuşmayı en aza indirebilir ve böylece EMI oluşumu ve duyarlılığı olasılığını azaltabilir. Bu kontrollü empedans tasarımı, yüksek hızlı dijital, analog ve RF sinyallerinin bütünlüğünü koruyarak cihaz içindeki genel EMI etkisini azaltır.

Filtre bileşenlerinin entegrasyonu

Çok katmanlı PCB kartları, filtreleme bileşenlerinin doğrudan karta entegre edilmesine olanak tanır. Kapasitörler, endüktörler ve ferrit boncuklar gibi EMI filtrelerini devre kartının çeşitli katmanlarına entegre ederek, tasarımcılar çeşitli frekanslardaki EMI'yi etkili bir şekilde bastırabilir ve azaltabilirler. EMI filtrelemeye yönelik bu entegre yaklaşım, harici bileşenlere olan ihtiyacı azaltır ve cihazın genel tasarımını basitleştirerek EMI korumasını iyileştirir ve üretim karmaşıklığını azaltır.

Çözüm

Çok katmanlı bir PCB kartının kullanımı, elektronik ekipmanların EMI korumasını önemli ölçüde artırır. Gelişmiş koruma özellikleri, kontrollü empedans tasarımı ve filtreleme bileşenlerinin entegrasyonu sayesinde, çok katmanlı PCB kartları elektromanyetik girişimin etkilerini en aza indirmek için güçlü çözümler sunar. Elektronik cihazların karmaşıklığı ve işlevselliği artmaya devam ettikçe, çeşitli uygulamalarda güvenilir ve yüksek performanslı çalışma sağlamak için çok katmanlı PCB kartlarının EMI korumasındaki rolü giderek daha önemli hale gelmektedir.
