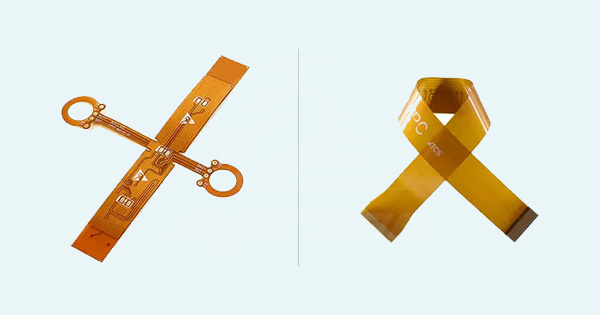

Esnek PCB'ler (Flex PCB'ler), bükülme, katlanma ve karmaşık şekillere uyum sağlama kabiliyetleri nedeniyle havacılık, askeri, tüketici elektroniği ve tıbbi cihazlar gibi sektörlerde vazgeçilmezdir. Bu makale, çok katmanlı esnek PCB'lerin üretiminde kullanılan üretim süreçlerine ayrıntılı bir genel bakış sunarak avantajlarını ve kullanılan malzemeleri vurgulamaktadır.
Yüksek kaliteli ve esnek bir PCB'nin temeli, seçilen malzemelere dayanır. Yaygın malzemeler arasında alt tabaka olarak poliimid (PI) ve polyester (PET) ile iletken bakır folyolar bulunur. Bu malzemeler esneklikleri, ısı dirençleri ve elektrik iletkenlikleri göz önünde bulundurularak seçildiğinden, çeşitli yüksek performanslı uygulamalar için uygundurlar.
Temel Malzemeler: Bakır Folyo: Farklı kalınlıklarda mevcuttur (1oz, 1/2oz, 1/3oz), iletken yollar oluşturmak için kullanılır. Alt Tabaka Filmleri: Tipik olarak 1 mil veya 1/2 mil kalınlığındadır ve esnek bir taban sağlar. Yapıştırıcılar: Kalınlık müşteri gereksinimlerine göre değişir, bakırı alt tabakaya bağlamak için kullanılır.
Üretime geçmeden önce tasarım aşaması kritik öneme sahiptir. İyi düşünülmüş bir tasarım, Flex PCB'nin yalnızca işlevsel değil, aynı zamanda üretilebilir olmasını da sağlar. Temel hususlar şunlardır:
Üretilebilirlik Tasarımı (DFM): Tasarımın verimli ve güvenilir bir şekilde üretilebilmesini sağlar. Düzen ve Yönlendirme: Uygun sinyal bütünlüğü ve elektromanyetik uyumluluk (EMC) çok önemlidir. Çok Katmanlı ve Sert-Esnek Tasarımlar: Bunlar, esnekliği mekanik dayanıklılıkla dengelemek için dikkatli bir planlama gerektirir.
Süreç, malzemelerin hazırlanmasıyla başlar. Başlıca malzemeler arasında esnek alt tabakalar (polimid gibi), bakır folyolar, yapıştırıcılar ve örtüler bulunur. Bu malzemeler genellikle rulo halinde tedarik edilir ve bir kesme makinesi kullanılarak gerekli boyutlara dikkatlice kesilmeli veya kesilmelidir.
Bir sonraki adım, katmanlar arasında elektrik bağlantıları sağlamak için geçiş delikleri (geçiş delikleri) oluşturmaktır. Malzemenin esnek yapısı göz önüne alındığında, delme sırasında çapak ve delaminasyonu önlemek için özel dikkat gösterilmelidir. Tasarım özelliklerine uygun hassas delikler oluşturmak için gelişmiş mekanik delme veya lazer delme yöntemleri kullanılır.
Delme işleminden sonra, katmanlar arasında iletken bir yol oluşturmak için geçiş yollarının metalize edilmesi gerekir. Bu, bir dizi adımla yapılır: Leke Temizleme: Delinmiş deliklerin iç duvarları, kaplama işlemi için iyi bir yapışma sağlamak amacıyla herhangi bir kalıntı veya reçine lekesi gidermek için temizlenir. Elektroliz Bakır Kaplama: Kimyasal bir işlemle delik duvarlarına ince bir bakır tabakası uygulanarak homojen bir kaplama sağlanır. Elektrolitik Bakır Kaplama: İlk kaplamayı güçlendirmek için elektrokaplama yoluyla daha kalın bir bakır tabakası uygulanır ve katmanlar arasında güçlü bir iletkenlik sağlanır.
Çok katmanlı FPC şimdi görüntü aktarım sürecinden geçiyor:
Kuru Film Laminasyonu: Bakır yüzeylere ışığa duyarlı kuru bir film lamine edilir. Bu film, devre desenlerinin belirlenmesine yardımcı olur. Pozlama: Lamine edilmiş kart, istenen devre desenlerini ana hatlarıyla belirten bir fotomaske aracılığıyla UV ışığına maruz bırakılır. UV ışığı, kuru filmin açıkta kalan kısımlarını sertleştirir. Geliştirme: Filmin sertleşmemiş kısımları yıkanarak, aşındırılması gereken alttaki bakır açığa çıkarılır. Aşındırma: Açıkta kalan bakır alanlar kimyasal bir çözelti kullanılarak aşındırılır ve sertleştirilmiş kuru film tarafından belirlenen devre desenleri geride bırakılır. Soyma: Kalan kuru film soyularak devreyi oluşturan son bakır izleri ortaya çıkarılır.
Çok katmanlı FPC'ler, iletken izlerin doğru hizalanmasını sağlamak için birkaç katmanın hassas bir şekilde lamine edilmesini gerektirir. Bu işlem şunları içerir: Katman Yığma: İletken ve yalıtkan katmanlar da dahil olmak üzere ayrı katmanlar doğru sırayla hizalanır ve istiflenir. Laminasyon: Yığın daha sonra katmanları birbirine bağlayan vakum ortamında ısı ve basınca maruz bırakılır. Yapışkan malzemeler erir ve sertleşerek güçlü ve birleşik bir yapı oluşturur.
Hassas devreleri korumak için bir örtü (veya örtü filmi) uygulanır. Bu adım şunları içerir: Örtü Kesimi ve Hazırlığı: Genellikle poliimidden üretilen örtü filmi, lehim pedleri için açıklıklar içerecek şekilde istenen şekilde kesilir. Laminasyon: Örtü, ısı ve basınç kullanılarak devreye lamine edilir ve güvenli bir şekilde yapıştırılır. Bu, devreyi çevresel faktörlerden ve fiziksel hasarlardan korurken esnekliğini de korur.
İyi lehimlenebilirlik sağlamak ve bakır pedleri oksidasyondan korumak için yüzey kaplaması uygulanır. Yaygın yüzey işlemleri şunlardır: ENIG (Elektroless Nikel Daldırma Altın): İnce bir nikel tabakası ve ardından bir altın tabakası uygulanır. Bu kaplama, mükemmel korozyon direnci sağlar ve güvenilir lehimleme sağlar.
FPC, izler arasındaki sürekliliği ve yalıtımı doğrulamak için elektrik testlerinden geçmelidir. Bu adım, PCB'nin performansını tehlikeye atabilecek kısa devreleri, açık devreleri veya diğer kusurları tespit etmek için çok önemlidir.
Elektriksel testlerden geçtikten sonra, FPC lazer kesim veya mekanik delme kullanılarak son şekline ve boyutuna kesilir. Bu adım, kartın amaçlanan uygulamaya mükemmel şekilde uymasını sağlar.
Son kontrol, çok katmanlı FPC'nin gerekli tüm özellikleri ve kalite standartlarını karşıladığından emin olmak için görsel inceleme, boyut kontrolleri ve gerektiğinde daha ayrıntılı testler içerir.
Tamamlanan FPC'ler, nakliye sırasında herhangi bir hasar görmemesi için dikkatlice paketlenir ve ardından nihai ürüne dönüştürülmek üzere müşteriye gönderilir.
Bu ayrıntılı süreç, çok katmanlı esnek PCB'lerin üretiminde gereken karmaşıklık ve hassasiyeti göstermektedir. Her adım, nihai ürünün modern elektronik cihazlar için gerekli yüksek standartları karşılamasını sağlamak açısından kritik öneme sahiptir.
Esnek PCB'ler, belirli uygulamalarda onları sert PCB'lere göre üstün kılan çeşitli avantajlar sunar:
Yüksek Esneklik: Esnek PCB'ler bükülebilir, katlanabilir veya bükülebilir, bu da karmaşık üç boyutlu konfigürasyonlara olanak tanır. Yer ve Ağırlık Tasarrufu: Yer ve ağırlığı azaltarak cihazların minyatürleştirilmesine katkıda bulunurlar. Yüksek Güvenilirlik: Havacılık ve askeri teçhizat gibi güvenilirliğin kritik önem taşıdığı yüksek yoğunluklu uygulamalar için uygundur. Isı Dağılımı: Esnek PCB'ler, yüksek performanslı elektronik cihazlarda hayati önem taşıyan mükemmel termal yönetim sunar. Maliyet Etkinliği: Karmaşık üretim süreçlerine rağmen, esnek PCB'ler birden fazla işlevi entegre ederek genel sistem maliyetlerini düşürebilir.
Esnek PCB'ler, bakır folyonun alt tabakaya nasıl bağlandığına göre kategorilere ayrılır:
Yapıştırıcı Bazlı Esnek PCB'ler: Bakır folyo, yapıştırıcı kullanılarak yapıştırılır. Bu en yaygın tiptir. Yapıştırıcısız Esnek PCB'ler: Bakır, ısı ve basınç kullanılarak doğrudan alt tabakaya yapıştırılır, daha iyi esneklik ve daha güçlü bağlar sunar, ancak maliyeti daha yüksektir.
Bakır Folyo: İletken bir katman oluşturarak elektrokaplama veya rulo haline getirilebilir. Alt Tabaka: Bakır izlerini destekleyen esnek bir polimer malzeme. Yapıştırıcılar: Uygulamaya bağlı olarak bakırı alt tabakaya bağlamak için kullanılır. Üst Tabaka: Devreleri hasardan ve çevresel etkilerden koruyan bir yalıtım katmanı. Takviye Katmanları: PI filmler gibi, bunlar da bileşenlerin monte edildiği yerler gibi belirli alanlara mekanik mukavemet katmak için kullanılır.
Esnek PCB üretimi, özellikle hassas malzemelerin işlenmesinde birçok zorluğu beraberinde getirir. Çözümler şunlardır:
Yüksek Hassasiyetli Delme: Çapaklanma gibi kusurları önlemek için gelişmiş delme tekniklerinin kullanılması esastır. Verimli Malzeme Taşıma: Kirlenme ve kusurları önlemek için malzemeler, hassas makinelerle temiz ortamlarda taşınır. Yüzey İşlem: Dayanıklılık ve güvenilirliği sağlamak için ENIG gibi gelişmiş yüzey işlemleri kullanılır.
Esnek PCB üretimi, hassas kontrol ve yüksek kaliteli malzemeler gerektiren karmaşık ve titiz bir süreçtir. Malzeme seçiminden son kontrole kadar her aşamada ustalaşarak, üreticiler modern elektroniğin zorlu gereksinimlerini karşılayan Esnek PCB'ler üretebilirler. SprintPCB, daha küçük, daha güçlü ve güvenilir elektronik cihazlar oluşturmak için gerekli olan esnek PCB'leri sunmak için ileri teknoloji ve titiz kalite standartlarını kullanarak bu süreçte mükemmeldir.
