Seramik PCB Neden Yüksek Performanslı Elektronik Cihazlar İçin İlk Tercihtir?

2024-09-06Muhabir: SprintPCB

Seramik alt tabakalar veya seramik kaplamalı kartlar olarak da bilinen seramik PCB'ler, fiberglas ve epoksi reçine gibi organik malzemelerden yapılmış geleneksel PCB'lerden farklıdır. Seramik PCB'ler, bakır folyonun alüminyum oksit (Al₂O₃), alüminyum nitrür (AlN) veya diğerleri gibi seramik malzemelerden yapılmış bir alt tabaka üzerine doğrudan yapıştırılmasıyla üretilir. Bu yüksek sıcaklıktaki sinterleme işlemi, bakır folyoyu seramik alt tabaka ile birleştirerek mükemmel elektriksel yalıtım ve termal iletkenliğe sahip bir kart oluşturur. Seramik PCB'ler, geleneksel PCB'ler gibi aşındırılarak iyi akım taşıma kapasitesine sahip karmaşık devre desenleri oluşturulabilir ve bu da onları yüksek güçlü elektronik uygulamalar için ideal hale getirir.

Yaygın Seramik Alt Tabaka Malzemeleri

Seramik PCB'lerin performansı büyük ölçüde kullanılan alt tabaka malzemesine bağlıdır. Farklı seramik malzemeler, termal, elektriksel ve mekanik özellikler açısından farklı özellikler sunar. Aşağıda, bazı yaygın seramik alt tabaka malzemelerinin ayrıntılı açıklamaları verilmiştir:

Alüminyum Oksit (Al₂O₃)

Alüminyum oksit, iyi termal iletkenliği, mekanik mukavemeti ve elektriksel yalıtım özellikleri nedeniyle en yaygın kullanılan seramik alt tabaka malzemesidir. Bol miktarda bulunması ve uygun maliyeti nedeniyle güç elektroniği, LED soğutma ve mikrodalga iletişiminde yaygın olarak kullanılır. Alüminyum oksit seramikler, saflıklarına göre (%75, %96 ve %99,5 saflık) farklı derecelerde mevcuttur. Alüminyum oksit içeriğindeki değişim elektriksel özelliklerini önemli ölçüde etkilemese de, mekanik performansını ve termal iletkenliğini büyük ölçüde etkiler. Yüksek saflıktaki alüminyum oksit alt tabakalar daha yoğundur, daha düşük dielektrik kaybına ve daha iyi yüzey pürüzsüzlüğüne sahiptir, bu da onları daha yüksek talep gören uygulamalar için uygun hale getirir. Alüminyum oksidin termal iletkenliği tipik olarak 18 ila 36 W/(m·K) arasında değişir ve termal genleşme katsayısı (CTE) 4,5 ila 10,9 x 10⁻⁶/K arasındadır, bu da onu yaygın yarı iletken malzemelerle uyumlu hale getirir. Ancak diğer yüksek ısı iletkenliğine sahip seramik malzemelerle karşılaştırıldığında ısı dağıtma kabiliyetleri nispeten daha düşüktür ve bu da aşırı ısı performansı gerektiren uygulamalarda kullanımını sınırlar.

Alüminyum Nitrür (AlN)

Alüminyum nitrür, alüminyum oksitten çok daha yüksek bir termal iletkenlik sunar; oda sıcaklığında genellikle 80 ila 200 W/(m·K) arasında değişir ve 300 W/(m·K)'ye kadar ulaşabilir. CTE'si silikonla neredeyse aynıdır ve bu da onu güç yarı iletken cihazları için ideal bir alt tabaka haline getirir. Yüksek güç yoğunluklu uygulamalarda, AlN'nin düşük dielektrik sabiti ve üstün termal yönetim yetenekleri, cihazların güvenilirliğini ve performansını önemli ölçüde artırır. Ancak, AlN'nin yüksek üretim maliyeti, maliyet açısından hassas alanlarda kullanımını sınırlar.

Berilyum Oksit (BeO)

Berilyum oksit, çoğu metali geride bırakarak 330 W/(m·K)'ye ulaşan ısıl iletkenliğiyle olağanüstü yüksek ısıl iletkenliğe sahip bir seramik malzemedir. Aşırı yüksek güç yoğunluklu uygulamalar için idealdir. Ancak, toksisitesi nedeniyle üretim ve kullanım sırasında sıkı güvenlik önlemleri gerektirmesi, uygulama aralığını sınırlar.

Seramik PCB'ler ile Geleneksel PCB'ler Arasındaki Temel Farklar

Malzeme Farkı:

Seramik PCB'ler: Üstün ısı iletkenliği, yüksek sıcaklık dayanımı ve elektrik yalıtımı sağlayan alüminyum oksit, alüminyum nitrür veya berilyum oksit gibi seramik malzemelerden üretilir. Geleneksel PCB'ler: Daha düşük ısı iletkenliği ve ısı direncine sahip, genel elektronik ürünler için uygun, cam elyaf takviyeli epoksi (FR-4) veya poliimid gibi organik malzemelerden üretilir.

Isıl Yönetim:

Seramik PCB'ler: Yüksek ısı iletkenliğine sahiptir, yüksek güçlü elektronik cihazlar için uygundur ve aşırı ısınmayı önlemek için hızlı ısı dağılımı sağlar. Geleneksel PCB'ler: Zayıf ısı iletkenliğine sahiptir, özellikle yüksek güçlü uygulamalarda ısı yönetimi için genellikle ek ısı emiciler veya termal malzemeler gerektirir.

Mekanik Dayanıklılık ve Dayanıklılık:

Seramik PCB'ler: Yüksek mukavemet, sertlik ve korozyon direnci, onları yüksek sıcaklık, yüksek basınç ve kimyasal olarak aşındırıcı koşullar gibi zorlu ortamlar için uygun hale getirir. Geleneksel PCB'ler: Daha düşük mekanik mukavemete sahiptir, nem, kimyasal korozyon ve sıcaklık dalgalanmalarından kaynaklanan hasara eğilimlidir.

Elektrik Yalıtımı:

Seramik PCB'ler: Mükemmel elektriksel yalıtım, özellikle yüksek voltajlı uygulamalar için uygundur. Geleneksel PCB'ler: Sıcaklık arttıkça bozulabilen daha zayıf yalıtım özellikleri.

Uygulamalar:

Seramik PCB'ler: Güç elektroniği, RF devreleri, LED aydınlatma ve havacılık gibi yüksek ısı iletkenliği, yüksek sıcaklık dayanımı, yüksek akım yoğunluğu ve yüksek güvenilirlik gerektiren uygulamalarda öncelikli olarak kullanılır. Geleneksel PCB'ler: Düşük maliyetleri ve geniş uygulama alanları nedeniyle tüketici elektroniği, iletişim cihazları, otomotiv elektroniği vb. alanlarda yaygın olarak kullanılır.

Üretim Karmaşıklığı:

Seramik PCB'ler: Karmaşık üretim süreçleri, özellikle bakır folyonun seramik alt tabakalara yüksek sıcaklıkta bağlanması (örneğin, DBC veya LTCC/HTCC süreçleri), maliyetleri artırır. Geleneksel PCB'ler: Özellikle FR-4 PCB'ler için daha düşük maliyetli, daha gelişmiş ve daha basit üretim süreçleri.

Seramik PCB'ler ve Alüminyum PCB'ler

1. Isıl İletkenlikteki Farklılıklar:

Alüminyum, 237 W/(m·K)'ye varan termal iletkenliğiyle iyi bir ısı iletkenidir. Ancak alüminyum PCB'lerde, alüminyum taban ile devre katmanı arasındaki yalıtım katmanı, ısı dağılımını önemli ölçüde azaltarak sistemin termal yönetiminde bir darboğaz oluşturur.

2. Elektriksel Yalıtım ve Yapısal Dayanıklılık:

Alüminyum bir iletken olduğundan, alüminyum PCB'lerde kısa devreleri önlemek için devre ile alüminyum taban arasında bir elektrik yalıtım katmanı kullanılmalıdır. Bu tasarım ısı iletimi için ideal değildir. Öte yandan, seramik malzemeler mükemmel elektrik yalıtımına sahiptir ve ek yalıtım katmanlarına olan ihtiyacı ortadan kaldırır. Bu, seramik PCB'lerin ısıyı etkili bir şekilde dağıtmasına ve yüksek voltaj ve yüksek sıcaklık uygulamalarında istikrarlı bir elektrik performansı sağlamasına olanak tanır. Örneğin, hem alüminyum oksit hem de alüminyum nitrür yüksek arıza gerilimlerine sahiptir ve bu da onları yüksek güçlü ekipmanlar için ideal kılar.

3. Çalışma Sıcaklık Aralığı:

Seramik PCB'ler, alüminyum PCB'lere kıyasla üstün ısı direnci sunar. Çoğu alüminyum PCB, -40°C ile 150°C arasındaki sıcaklık aralığında etkili bir şekilde çalışır, ancak seramik PCB'ler 350°C'ye kadar yüksek sıcaklıklara dayanabilir ve bu da onları güç cihazları, motor kontrol sistemleri ve yüksek ısı üreten LED ışıklar gibi yüksek sıcaklık ortamları için uygun hale getirir.

4. Üretim Maliyeti:

Alüminyum PCB'ler, basit yapıları ve yaygın olarak bulunabilen alüminyum malzemeleri sayesinde nispeten ucuzdur. Buna karşılık, seramik PCB'ler, özellikle alüminyum nitrür ve berilyum oksitten üretilenler, daha karmaşık üretim süreçleri ve pahalı hammaddeleri nedeniyle daha yüksek üretim maliyetlerine sahiptir. Ancak, üstün termal yönetim ve elektrik yalıtımı gerektiren uygulamalarda, seramik PCB'lerin yüksek maliyeti genellikle performans avantajlarıyla haklı çıkar.

Seramik PCB'lerin Avantajları

Mükemmel Isı Dağılımı:

Seramik malzemelerin yüksek ısı iletkenliği, yüksek güçteki bileşenlerin ürettiği ısının hızla dağıtılmasını sağlayarak aşırı ısınmayı önler ve cihazın kararlı çalışmasını sağlar.

Yüksek Elektriksel Yalıtım:

Seramik alt tabakalar, yüksek voltajlarda bile mükemmel elektriksel yalıtım sağlar ve bu da onları güç elektroniği, RF devreleri ve tıbbi cihazlar gibi yüksek güç ve güvenilirlik gerektiren uygulamalar için ideal hale getirir.

Yüksek Mekanik Güç ve Dayanıklılık:

Seramik PCB'ler fiziksel strese, korozyona ve zorlu çevre koşullarına karşı oldukça dayanıklıdır, bu da onları havacılık ve askeri elektronik gibi kritik uygulamalarda dayanıklı ve güvenilir kılar.

Yüksek Sıcaklıklarda Gelişmiş Güvenilirlik:

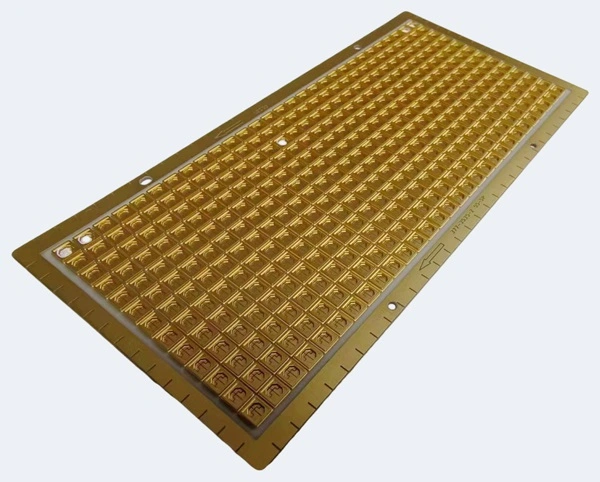

Seramik PCB'ler, performans düşüşü olmaksızın aşırı sıcaklıklarda çalışabilir ve endüstriyel ekipman ve otomotiv elektroniği gibi yüksek sıcaklık ortamlarında güvenilir çalışma sağlar. Seramik Devre Kartı

Seramik PCB'lerin Uygulamaları

Güç Elektroniği:

Seramik PCB'ler, mükemmel ısı dağılımı ve elektriksel yalıtımı sayesinde invertörler, motor sürücüleri ve güç kaynakları gibi yüksek güçlü cihazlar için ideal olduğundan güç modüllerinde ve güç kontrol sistemlerinde yaygın olarak kullanılır.

RF ve Mikrodalga Devreleri:

Seramik malzemelerin düşük dielektrik kaybı, onları RF iletişim sistemleri, mikrodalga devreleri ve radar ekipmanları gibi yüksek frekanslı uygulamalar için mükemmel kılar. Yüksek frekanslarda sinyal bütünlüğünü koruyabilmeleri, performans açısından kritik öneme sahiptir.

LED Aydınlatma:

Seramik PCB'ler, özellikle yüksek güçlü LED'ler olmak üzere LED aydınlatma uygulamalarında yaygın olarak kullanılır. Üstün ısı dağılımı, LED'lerin verimli çalışmasını ve uzun ömürlü olmasını sağlar.

Tıbbi Cihazlar:

Seramik PCB'ler yüksek güvenilirlikleri, elektriksel yalıtımları ve ısıya dayanıklılıkları nedeniyle görüntüleme sistemleri ve cerrahi aletler gibi istikrarlı performans gerektiren tıbbi cihazlarda kullanılır.

Havacılık ve Askeri Elektronik:

Seramik PCB'ler, güvenilirlik, dayanıklılık ve yüksek performansın kritik öneme sahip olduğu havacılık ve askeri uygulamalar gibi zorlu ortamlarda kullanılır. Bu uygulamalar genellikle aşırı sıcaklıklara ve mekanik strese dayanıklı malzemeler gerektirir. Seramik PCB'ler, özellikle termal yönetim, elektrik yalıtımı ve mekanik mukavemet açısından geleneksel PCB'lere ve alüminyum PCB'lere göre belirgin avantajlara sahiptir. Güç elektroniği, RF devreleri ve LED aydınlatma gibi yüksek güçlü, yüksek frekanslı ve yüksek sıcaklıklı uygulamalarda tercih edilen seçimdir. Seramik PCB'ler daha yüksek üretim maliyetlerine sahip olsa da, kritik uygulamalardaki üstün performansları, onları güvenilir ve uzun ömürlü elektronik çözümler gerektiren endüstriler için değerli bir yatırım haline getirir. SprintPCB, seramik PCB üretiminde kapsamlı deneyime sahiptir ve bu zorlu uygulamaların taleplerini karşılamak için yüksek kaliteli ürünler sunma kapasitesine sahiptir. Gelişmiş üretim süreçleri ve sıkı kalite kontrol sayesinde SprintPCB, müşterilerine birinci sınıf seramik PCB çözümleri sunarak ürün istikrarını ve güvenilirliğini garanti altına almaya kendini adamıştır.
