Çok Katmanlı PCB Tasarımı ve Üretiminde Ustalaşma: SprintPCB'den 2025 Uzman Rehberi

Modern Elektronikte Çok Katmanlı PCB'lerin Yükselişi

Kompakt ve yüksek performanslı çözümlerin talep gördüğü günümüz elektronik dünyasında, Çok Katmanlı PCB'ler (PCB'ler) gelişmiş devreler için vazgeçilmez hale gelmiştir. Bu karmaşık kartlar, 5G altyapısından tıbbi görüntüleme sistemlerine kadar her yerde bulunmakta ve mühendislerin daha küçük alanlara daha fazla işlevsellik sığdırmalarına olanak tanımaktadır. SprintPCB olarak, hassas mühendisliği eşsiz güvenilirlikle birleştirerek Çok Katmanlı PCB üretiminde uzmanlaşıyoruz. Bu kılavuz, tasarım temellerini, üretim süreçlerini ve en son trendleri ele alarak Çok Katmanlı PCB teknolojisinden en iyi şekilde yararlanmanızı sağlar.

Çok Katmanlı PCB'leri Anlamak: Temel Basitliğin Ötesinde

Çok Katmanlı PCB, yalıtkan dielektrik malzeme ile ayrılmış ve ısı ve basınç altında birleştirilmiş üç veya daha fazla iletken bakır katmandan oluşur. Bu katmanlar, kaplanmış geçiş delikleri (PTH'ler) veya mikro geçişler aracılığıyla birbirine bağlanır ve bu da onları aşağıdakiler gibi karmaşık cihazlar için ideal hale getirir:

• Tüketici Elektroniği: 5G antenleri için 10+ katmanlı kartlara sahip akıllı telefonlar.
• Endüstriyel Otomasyon: Entegre termal yönetimli motor kontrolörleri.
• Havacılık ve Uzay: EMI koruması ve yüksek hızlı sinyal bütünlüğü gerektiren havacılık elektroniği sistemleri.

Çok Katmanlı PCB'lerin Tek/Çift Katmanlı PCB'lerden Daha İyi Performans Göstermesinin Nedenleri:

• Alan Verimliliği: Eşdeğer tek katmanlı tasarımlara kıyasla %50-70 daha küçük ayak izi.
• Geliştirilmiş Sinyal Kalitesi: Özel yer/güç düzlemleri gürültü girişimini azaltır.
• Gelişmiş Dayanıklılık: Lamine FR-4 çekirdekleri titreşime ve termal döngüye dayanıklıdır.

Çok Katmanlı PCB'ler Tarafından Dönüştürülecek Altı Endüstri

Telekomünikasyon: 12–20 katmanlı PCB'ler 5G baz istasyonlarına ve milimetre dalga yönlendiricilerine güç sağlıyor.

Tıbbi Cihazlar: Esnek Çok Katmanlı PCB'ler, MRI makinelerinin ve taşınabilir sağlık monitörlerinin kullanılmasını mümkün kılar.

Otomotiv: ADAS (Gelişmiş Sürücü Destek Sistemleri), HDI (Yüksek Yoğunluklu Bağlantı) kartlarına güvenir.

IoT: Ultra ince 6 katmanlı tasarımlar akıllı sensörleri ve giyilebilir teknolojiyi yönlendiriyor.

Savunma: Sağlamlaştırılmış kartlar radar sistemlerini ve güvenli iletişim cihazlarını destekler.

Enerji: Çok katmanlı PCB'ler güneş enerjisi invertörleri ve pil yönetim sistemleri (BMS) için hayati öneme sahiptir.

SprintPCB'de Çok Katmanlı PCB'lerin Hassas Üretim Süreci

Çok Katmanlı PCB üretimimiz IPC-6012 Sınıf 3 standartlarını karşılayarak en yüksek kaliteyi garanti eder:

Katman Yığını Tasarımı

• Sinyal-toprak-sinyal yapılandırmaları gibi empedans kontrolü için katman düzenlemesini optimize edin.
• Malzemeleri seçin: Esnek-sert hibritler için Yüksek Tg FR-4, Rogers 4350B veya poliimid.

İç Katman Görüntüleme

• Lazer doğrudan görüntüleme (LDI), hassas desenler için 25 μm çizgi/uzay doğruluğu sağlar.

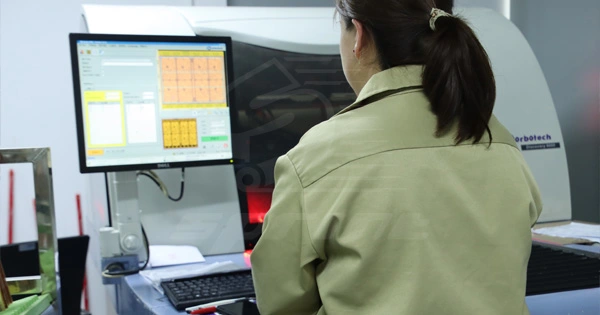

• AOI (Otomatik Optik Muayene), kalite güvencesi için laminasyondan önce kusurları tespit eder.

Laminasyon ve Delme

• Hidrolik presler, güçlü yapışma için katmanları 180°C ve 350 psi'de birbirine bağlar.
• Lazer delme, HDI kartlarında karmaşık bağlantılar için mikro delikler (50–100 μm çapında) oluşturur.

Kaplama ve Yüzey İşlemleri

• Elektrolitik nikel daldırma altın (ENIG) mükemmel korozyon direnci sağlar.
• İletken epoksi ile doldurulması sayesinde hava cepleri oluşması önlenerek güvenilir elektrik bağlantıları sağlanır.

Son Test

• TDR (Zaman Alanı Yansıma Ölçümü), yüksek hızlı sinyal bütünlüğü için empedansı doğrular.
• Termal şok testi (-55°C ile 125°C, 500 çevrim) aşırı koşullarda dayanıklılığı garanti eder.

Çok Katmanlı PCB Tasarımı için Beş Temel En İyi Uygulama

• Erken Katman Yığın Planlaması: Gürültü kuplajını önlemek için analog ve dijital toprakları ayırın. Çarpılmayı önlemek için simetrik yığınlama kullanın (örneğin, 4 katmanlı: Sinyal-GND-GÜÇ-Sinyal).
• Sinyal Bütünlüğü Yönetimi: Yüksek hızlı izleri (örneğin, DDR4, PCIe) topraklama korumasıyla bitişik katmanlara yönlendirin. Çapraz konuşma girişimini en aza indirmek için 3W kuralını (iz aralığı = 3x iz genişliği) izleyin.
• Etkili Termal Tasarım: Isı dağılımı için güç bileşenlerinin (örneğin QFN paketleri) altına termal geçişler yerleştirin. Isıyı verimli bir şekilde yönetmek için iç katmanlarda bakır dökümler kullanın.
• DFM Optimizasyonu: Maliyetleri %15-20 oranında artırabileceğinden, gerekmedikçe via-in-pad kullanımından kaçının. Güvenilir delme ve kaplama için halka halkaların ≥0,15 mm olduğundan emin olun.
• Üreticinizle İş Birliği: Kusursuz Çok Katmanlı PCB üretimi için Gerber, IPC-356 ve ODB++ dosyalarını paylaşın. Üretim sorunlarını önlemek için yığınlama Tg'sini (cam geçiş sıcaklığı) ve CTE'yi (termal genleşme katsayısı) doğrulayın.

Çok Katmanlı PCB Üretim Maliyetlerinde Yol Alma: Optimizasyon Stratejileri

Katman Sayısı: 6 katmanlı bir PCB, artan karmaşıklık ve malzeme kullanımı nedeniyle genellikle 4 katmanlı bir karttan yaklaşık %40 daha pahalıdır.

Malzemeler: Rogers gibi yüksek frekanslı laminatlar, standart FR-4 malzemelerine kıyasla maliyetlere %30-50 oranında ek maliyet getirir.

Delikler: Lazerle delinmiş mikro deliklerin maliyeti delik başına 0,02-0,05 dolar iken, mekanik matkapların maliyeti delik başına yalnızca 0,005 dolardır.

Teslim Süresi: Hızlandırılmış 5 günlük teslimat hizmetleri, standart 10 günlük üretim döngülerinden %25 daha pahalı olabilir.

SprintPCB'nin Maliyet Tasarrufu İpuçları:

• Aksi özel gereksinimler gerektirmediği sürece standart 1,6 mm levha kalınlığını kullanın.
• Kritik olmayan uygulamalarda maliyetleri düşürmek için HASL (Sıcak Hava Lehim Düzeltme) kaplamayı tercih edin.
• Malzeme israfını en aza indirmek ve üretim verimliliğini en üst düzeye çıkarmak için küçük levhaları panellere ayırın.

Çok Katmanlı PCB ve HDI: Projeniz İçin Doğru Teknolojiyi Seçme

Geleceğe Bakış: Çok Katmanlı PCB Teknolojisindeki Yenilikler

• Gömülü Pasifler: İç katmanlara entegre edilmiş dirençler ve kapasitörler, yüzey alanını %30'a kadar azaltır.
• 3D Baskılı Elektronik: Katmanlı üretim, 8 katmanlı kartların hızlı prototiplenmesini mümkün kılıyor.
• Yapay Zeka Destekli Tasarım Araçları: Daha hızlı tasarım döngüleri için karmaşık BGA bağlantılarını dakikalar içinde otomatik olarak yönlendirin.
• Sürdürülebilir Malzemeler: Halojensiz laminatlar ve geri dönüştürülebilir bakır çekirdekler çevre dostu elektroniklerin geliştirilmesini sağlar.

SprintPCB Neden Çok Katmanlı PCB Üretiminde Liderdir?

• Gelişmiş Yetenekler: 32 katmana kadar destek, 25μm lazer delme ve ±%10 empedans kontrolü.
• Kapsamlı Sertifikalar: ISO 9001, AS9100 (havacılık) ve IATF 16949 (otomotiv) kalite ve uyumluluğu garanti eder.
• Küresel Üretim Ağı: ABD, AB ve Asya tesislerinde prototipten seri üretime sorunsuz geçiş.
• Özel Destek: Mühendislik ekibimiz, yığın tasarımı ve DFM analizi için uzman rehberlik sağlar.

Çözüm

IoT giyilebilir cihazlardan uydu iletişimine kadar, Çok Katmanlı PCB'ler minyatürleştirme ve gelişmiş performans sağlayarak elektronikte inovasyona öncülük ediyor. Son teknoloji üretim süreçlerimize, titiz test protokollerimize ve benzersiz teknik uzmanlığımıza erişmek için SprintPCB ile iş ortaklığı yapın.

Güvenilir bir Çok Katmanlı PCB tedarikçisine mi ihtiyacınız var? Ücretsiz fiyat teklifi almak için tasarım dosyalarınızı bugün yükleyin ve ilk siparişinizde %15 indirimden yararlanın!
