Sert-Esnek Tahta: Sizi Hem Sevdiren Hem de Nefret Ettiren 5 Unutulmaz Şey

2023-05-29Muhabir: SprintPCB

Elektronik ürünlerin hızla gelişmesi ve sürekli evrimleşmesiyle birlikte, inovasyon ve esneklik tasarımcılar için anahtar kelimeler haline geldi. Artan talepleri karşılamak için, geleneksel sert PCB'ler artık çeşitli karmaşık elektronik cihazların tasarım gereksinimlerini tam olarak karşılayamıyor. Bu bağlamda, sert-esnek devre kartları, benzersiz özellikleri ve avantajları sayesinde yeni çağın yenilikçi tasarımının önemli bir bileşeni olarak ortaya çıktı.

Sert-esnek levha nedir ?

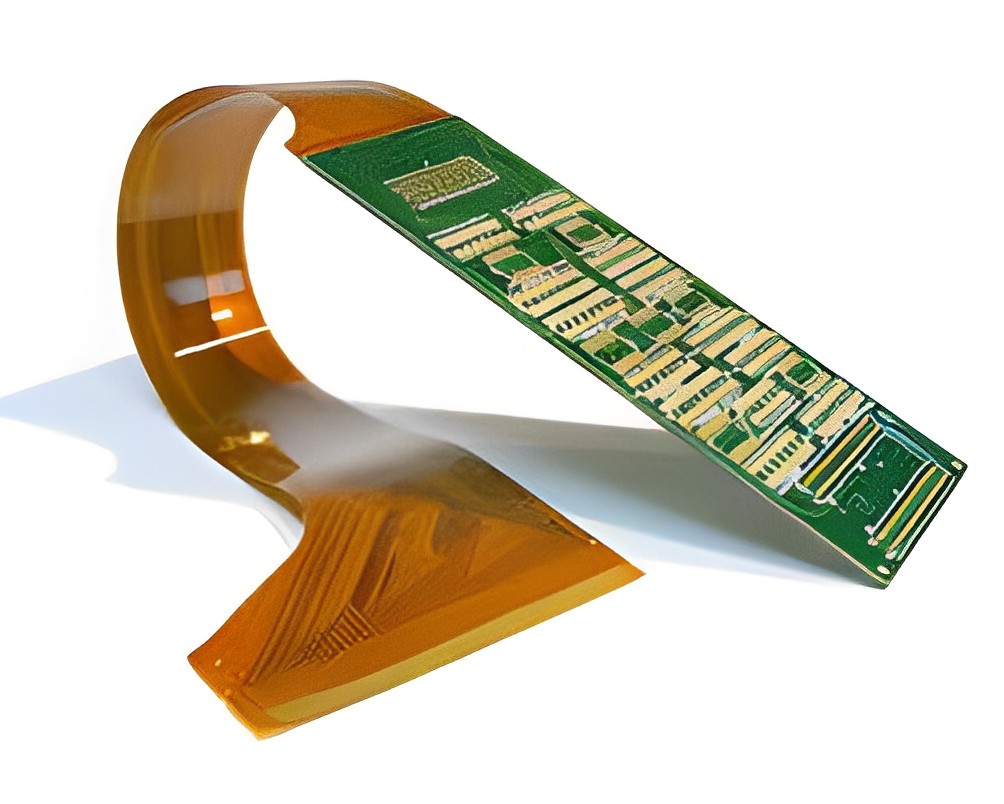

Sert-esnek-levha-FPCB

Esnek-sert devre kartları, elektronik cihazlarda giderek yaygınlaşan yenilikçi bir teknolojidir. FPC ve PCB'lerin ortaya çıkışı ve gelişimi, esnek ve sert kartları birleştiren bu yeni ürünün yaratılmasına yol açmıştır. Laminasyon gibi işlemlerle, esnek devre kartları ve sert devre kartları, ilgili teknolojik gereksinimlere göre bir araya getirilerek, esnek ve sert devre kartlarının özelliklerinin bir kombinasyonu elde edilir. Bu kombinasyon, güçlü mekanik stabilite ve güvenilirliğin yanı sıra esneklik ve uyarlanabilirlik de sağlar. Esnek-sert devre kartlarının ortaya çıkışı, geleneksel sert devre kartlarının tasarımını ve uygulamasını değiştirerek elektronik endüstrisine birçok yeni fırsat ve zorluk getirmiştir. Geleneksel sert devre kartlarıyla karşılaştırıldığında, FPCB'ler şekil, ağırlık ve alan kullanımı açısından önemli avantajlara sahiptir. Bu, tasarımcılara daha fazla özgürlük sağlayarak daha yenilikçi ve hassas ürün tasarımları elde etmelerini sağlar.

Yaygın sert-esnek levha türleri

Tip 1: Esnek-Sert Kart. Esnek bir PCB ve sert bir PCB, kaplamalı delikler (PTH) bağlantıları olmadan birbirine bağlanır ve katman sayısı birden fazladır.

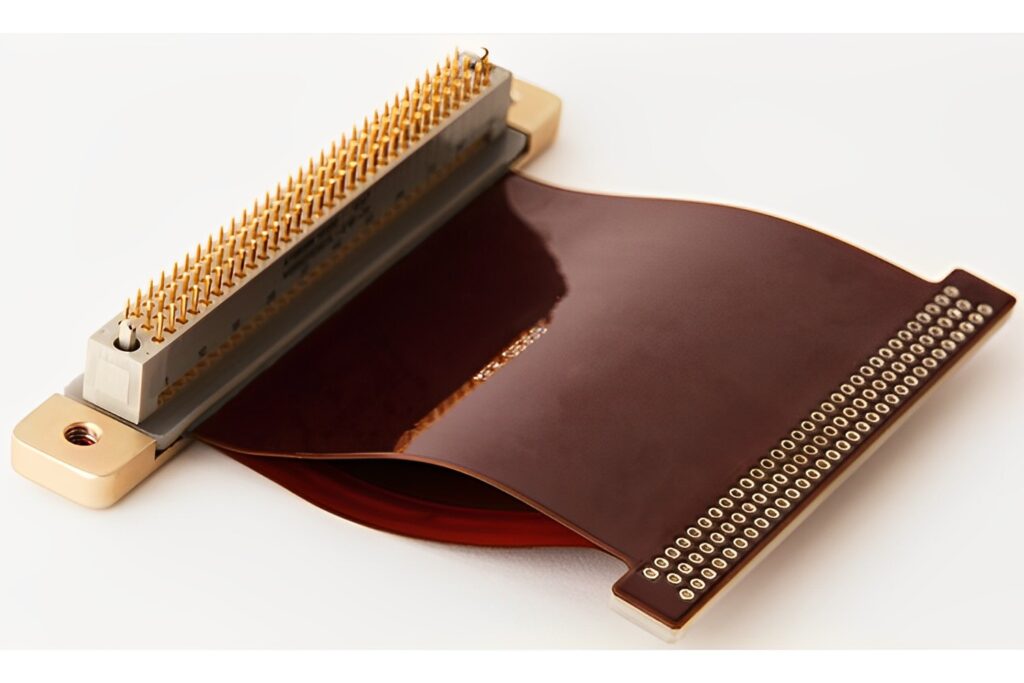

Esnek-Sert-levha

Tip 2: Çok Katmanlı Esnek-Sert Levha. Bu tip, kaplamalı deliklere (PTH) sahiptir ve ikiden fazla iletken katman içerir.

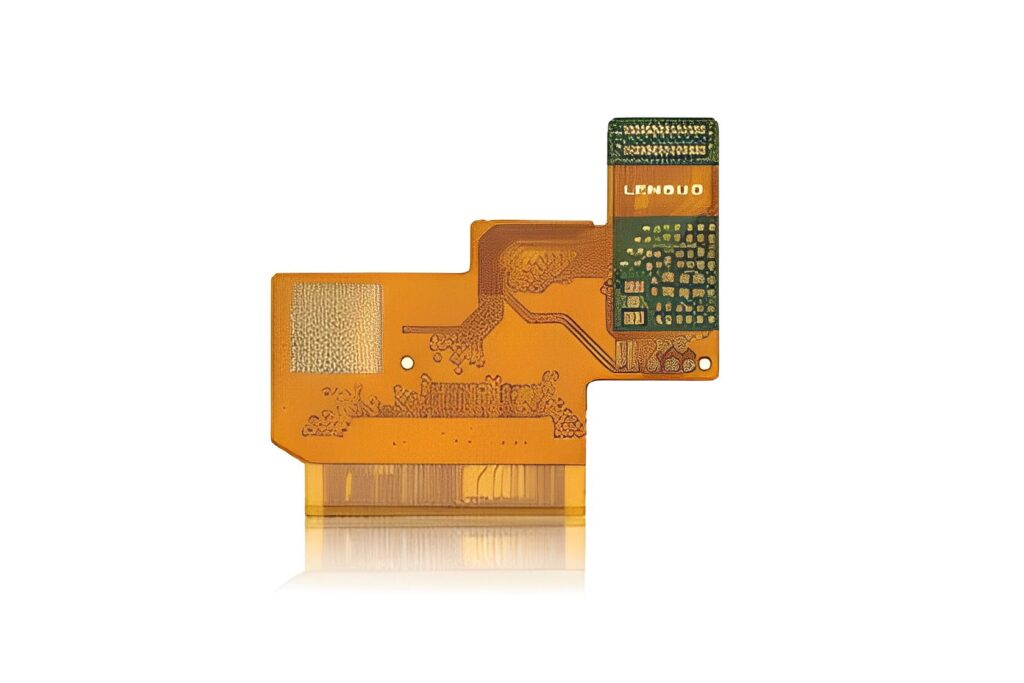

Çok Katmanlı Esnek PCB

Bir madeni paranın iki yüzü vardır ve sert-esnek levha da bir istisna değildir. Öncelikle sert-esnek levhaların avantajlarını tartışalım.

Sert-esnek levhanın avantajları

Esneklik - Benzersiz tasarımları ve üretim süreçleriyle FPCB'ler mükemmel esneklik ve uyarlanabilirlik gösterir. Bu kartlar, çeşitli ürün tasarım gereksinimlerini karşılamak için istenen şekle bükülebilir, katlanabilir veya esnetilebilir. Örneğin, akıllı telefonlar veya giyilebilir cihazlar tasarlanırken, FPCB'ler karmaşık şekillere uyum sağlayacak şekilde serbestçe bükülebilir ve kalıplanabilir. Bu esneklik, tasarımcılara daha karmaşık ve zarif ürünler yaratma konusunda daha fazla özgürlük sağlar. Sert-esnek kartın esnekliği, onu giyilebilir cihaz tasarımı için ideal bir seçim haline getirir. Örneğin, akıllı saatler, sağlık monitörleri ve akıllı gözlükler gibi cihazların çeşitli bilek, vücut veya yüz boyutlarına ve şekillerine uyum sağlaması gerekir. Sert-esnek kartların esnekliği ve bükülebilirliği, bu cihazların kullanıcının vücut hatlarına tam olarak oturmasını sağlayarak konforlu bir kullanım deneyimi sunar.

giyilebilir teknoloji

Esnek-sert devre kartları, kavisli ekranların tasarımında önemli bir rol oynar. Akıllı telefonlar, televizyonlar ve otomotiv ekranları gibi modern cihazlar, daha iyi bir görsel deneyim sunmak için giderek daha fazla kavisli tasarım benimsiyor. Kartların esnekliği, ekranın sert konektörlere ihtiyaç duymadan kavis boyunca bükülmesini sağlayarak kesintisiz kavisli tasarımlara olanak tanır. Esnek-sert devre kartlarının uyarlanabilirliği, onu katlanabilir cihazların vazgeçilmez bir bileşeni haline getirir. Örneğin, katlanabilir akıllı telefonlar ve tabletler gibi ürünler, açılıp katlandığında devrelerin bağlantıyı sürdürmesini gerektirir. Devre kartlarının tasarımı, devre kartının düzgün bir şekilde bükülüp katlanmasını sağlayarak, güvenilir devre bağlantılarını korurken cihazın çeşitli formları arasında sorunsuz geçişler sağlar. Esnek-sert devre kartlarının esnekliği ve uyarlanabilirliği, otomotiv elektronik sistemlerinin tasarımı için yenilikçi çözümler sunar. Otomobillerdeki elektronik cihazların, otomotiv titreşimleri ve sıcaklık değişimleri gibi çevresel faktörlere dayanırken dar alanlara ve karmaşık şekillere uyum sağlaması gerekir. Esnek-sert devre kartlarının esnekliği, devre kartlarının çeşitli şekilli araç bileşenlerine kompakt bir şekilde monte edilmesini ve güvenilir elektrik bağlantıları sağlamasını mümkün kılar.

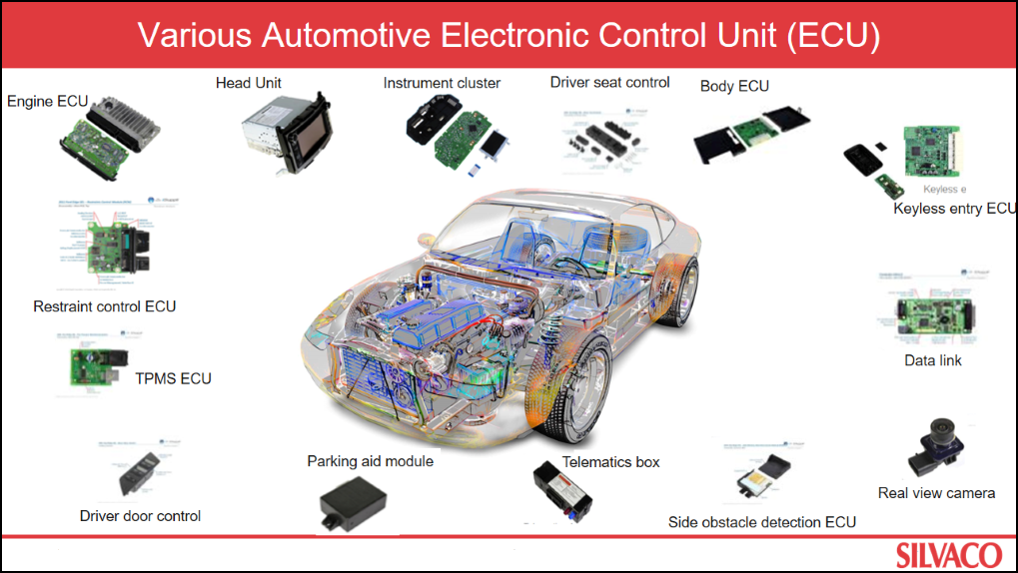

otomotiv elektronik sistemleri

Giyilebilir cihazlardan kavisli ekranlara ve hatta katlanabilir cihazlara ve otomotiv elektronik sistemlerine kadar, sert-esnek kartların esnekliği ve uyarlanabilirliği, elektronik ürünlerin farklı şekil, boyut ve çevre koşullarına uyum sağlamasını sağlayarak gelişmiş kullanıcı deneyimi ve işlevsellik sunar. Ayrıca, sert-esnek kartlar daha yüksek güvenilirlik sunar. Geleneksel sert kartlara kıyasla, sert-esnek kartlar konektörleri veya fişli bağlantıları ortadan kaldırarak olası arıza noktalarını azaltır. Bu tasarım ayrıca devreler arası bağlantı sorunlarını ve elektriksel gürültü riskini azaltarak daha kararlı ve güvenilir bir elektronik cihaz sunar. Havacılık ve uzay alanında, sert-esnek kartlar uçak ve uydu gibi ekipmanlarda yaygın olarak kullanılır. Bu cihazlar, yüksek sıcaklıklar, düşük sıcaklıklar, titreşimler ve darbeler gibi zorlu çalışma koşullarıyla karşı karşıyadır. Sert-esnek kartların yüksek sıcaklık direnci, devre bağlantılarının güvenilirliğini korurken yüksek sıcaklık ortamlarında kararlı bir şekilde çalışmalarını sağlar. Aynı zamanda, titreşim ve darbe dirençleri, uçuş sırasında yaşanan yoğun titreşimlere ve darbelere dayanmalarını sağlayarak elektronik ekipmanların normal çalışmasını sağlar. Kalp pilleri, implant sensörleri ve giyilebilir tıbbi cihazlar gibi tıbbi cihazlarda, rijit-esnek panellerin güvenilirliği hayati önem taşır. Bu cihazların uzun süreler boyunca istikrarlı bir şekilde çalışması gerekirken, aynı zamanda dayanıklılık ve korozyona karşı direnç de gerektirir. Rijit-esnek panellerin özel tasarımı ve malzeme seçimi, vücut ortamındaki değişikliklere uyum sağlamalarını ve vücut sıvıları ile kimyasalların etkisine dayanmalarını sağlar. Bu, tıbbi cihazların uzun vadeli güvenilirliğini ve kararlılığını sağlar. Endüstriyel kontrol sistemleri genellikle yüksek nem, aşındırıcı gazlar ve titreşimler gibi zorlu çalışma ortamlarıyla karşı karşıyadır. Rijit-esnek paneller, güvenilirlik ve dayanıklılık gereksinimlerini karşılamak için bu sistemlerde yaygın olarak kullanılır. Rijit-esnek panellerin özel malzemeleri ve koruyucu önlemleri, yüksek nemli ortamlarda nem girişine direnmelerini sağlarken, aynı zamanda korozyon ve oksidasyon direnci de sağlar. Ayrıca, rijit-esnek panellerin titreşim direnci, titreşimli ortamlarda sistemin normal çalışmasını sağlayarak devre kesintilerini veya arızaları önler. Rijit-esnek panelleri popüler yapan bir diğer faktör de alan verimliliğidir. Esneklikleri ve ince tasarımları sayesinde, sert-esnek kartlar kompakt elektronik cihazlarda daha az yer kaplar. Bu, akıllı telefonlar, tabletler ve giyilebilir cihazlar gibi modern tüketici elektroniği ürünleri için çok önemlidir. Sert-esnek kartların kullanımı, cihazları daha ince ve hafif hale getirirken karmaşık devre bağlantı gereksinimlerini de karşılar. Modern akıllı telefonlarda alan çok önemlidir. Sert-esnek kartların kullanımı, daha kompakt ve hafif telefon tasarımlarına olanak tanır.Bu kartlar, telefonun şekline göre bükülüp katlanabilir, çeşitli dar alanlara uyum sağlayabilir ve diğer elektronik bileşenlerle sıkı bir şekilde entegre olabilir. Sert-esnek kartlar, ekran, kamera, pil ve dokunmatik yüzey gibi telefon içindeki farklı modülleri bağlayarak daha kompakt bir cihaz yapısı elde ederken aynı zamanda istikrarlı elektrik devresi bağlantıları sağlayabilir. Sert-esnek kartlar giyilebilir cihazlar alanında da yaygın olarak kullanılır. Geleneksel sert kartlar, insan vücudunun eğriliğine ve hareketine uyum sağlamaları gerektiğinden giyilebilir cihazların gereksinimlerini karşılayamaz. Sert-esnek kartlar, bilek, kol veya diğer vücut parçalarının şekline uyacak şekilde bükülebilir, katlanabilir ve yuvarlanabilir. Bu, giyilebilir cihazları daha konforlu hale getirir ve vücutta kapladığı alanı azaltır. Otomotiv elektroniği alanında mekansal verimlilik temel faktörlerden biridir. Sert-esnek kartların kullanımı, daha kompakt otomotiv elektroniği modüllerine olanak tanır ve böylece diğer işlevler ve tasarımlar için daha fazla alan açar. Örneğin, araç gösterge panelinde, sert-esnek paneller çeşitli cihazları ve ekranları kompakt bir şekilde birbirine bağlayarak kablolama için gereken alanı azaltır. Ayrıca, sert-esnek paneller bükülebilir ve araç içindeki kavisli yüzeylere uyum sağlayarak daha iyi alan kullanımı sağlar. Tıbbi cihazlar genellikle sınırlı bir alanda birden fazla elektronik bileşen ve sensör barındırmak zorundadır. Sert-esnek panellerin uygulanması, daha kompakt bir tıbbi cihaz tasarımına olanak tanır ve böylece yerden tasarruf sağlar. Örneğin, implante edilebilir tıbbi cihazlarda, sert-esnek paneller bükülebilir ve esneyerek cihazın şekline uyum sağlayabilir ve diğer bileşenlerle güvenilir bağlantılar kurabilir. Sonuç olarak, tıbbi cihazlar hastanın iç ortamına daha iyi uyum sağlayabilir ve doğru tıbbi izleme ve tedavi sağlayabilir. Sert-esnek paneller, mükemmel güvenilirlikleri ve dayanıklılıkları nedeniyle oldukça tercih edilir. Bu paneller özel bir işlemden geçer ve titreşim direnci, darbe direnci ve yüksek sıcaklık direnci gibi özelliklere sahiptir. Bu, sert-esnek panelleri havacılık, tıbbi cihazlar ve endüstriyel kontrol sistemleri gibi yüksek güvenilirlik ve stabilite gerektiren uygulamalar için oldukça uygun hale getirir. Sert-esnek levhalar, yüksek nem, aşırı sıcaklıklar ve kimyasal korozyon gibi zorlu çevre koşullarında performans kaybı veya arızaya neden olmadan çalışabilir. Avantajlarını tartıştıktan sonra, sert-esnek levhaların dezavantajlarına bakalım.Geleneksel sert paneller, insan vücudunun kıvrımlarına ve hareketlerine uyum sağlamaları gerektiğinden giyilebilir cihazların gereksinimlerini karşılayamaz. Sert-esnek paneller ise bilek, kol veya diğer vücut parçalarının şekline uyacak şekilde bükülebilir, katlanabilir ve yuvarlanabilir. Bu, giyilebilir cihazları daha konforlu hale getirir ve vücutta kapladığı alanı azaltır. Otomotiv elektroniği alanında mekansal verimlilik temel faktörlerden biridir. Sert-esnek panellerin kullanımı, daha kompakt otomotiv elektronik modüllerinin oluşturulmasını sağlayarak diğer işlevler ve tasarımlar için daha fazla alan sağlar. Örneğin, araç gösterge panelinde, sert-esnek paneller çeşitli cihazları ve ekranları kompakt bir şekilde birbirine bağlayarak kablolama için gereken alanı azaltır. Ayrıca, sert-esnek paneller bükülebilir ve araç içindeki kavisli yüzeylere uyum sağlayarak daha iyi alan kullanımı sağlar. Tıbbi cihazlar genellikle sınırlı bir alanda birden fazla elektronik bileşen ve sensör barındırmalıdır. Sert-esnek panellerin uygulanması, tıbbi cihazların daha kompakt bir şekilde tasarlanmasını sağlayarak yerden tasarruf sağlar. Örneğin, implante edilebilir tıbbi aletlerde, sert-esnek levhalar, aletin şekline uyum sağlamak ve diğer bileşenlerle güvenilir bağlantılar kurmak için bükülüp esneyebilir. Sonuç olarak, tıbbi aletler hastanın iç ortamına daha iyi uyum sağlayabilir ve doğru tıbbi izleme ve tedavi sağlayabilir. Sert-esnek levhalar, mükemmel güvenilirlikleri ve dayanıklılıkları nedeniyle oldukça tercih edilmektedir. Bu levhalar özel bir işlemden geçirilir ve titreşim direnci, darbe direnci ve yüksek sıcaklık direnci gibi özelliklere sahiptir. Bu, sert-esnek levhaları havacılık, tıbbi cihazlar ve endüstriyel kontrol sistemleri gibi yüksek güvenilirlik ve stabilite gerektiren uygulamalar için oldukça uygun hale getirir. Sert-esnek levhalar ayrıca yüksek nem, aşırı sıcaklıklar ve kimyasal korozyon gibi zorlu çevre koşullarında performans kaybı yaşamadan veya arızaya neden olmadan çalışabilir. Avantajlarını tartıştıktan sonra, sert-esnek levhaların dezavantajlarına bakalım.Geleneksel sert paneller, insan vücudunun kıvrımlarına ve hareketlerine uyum sağlamaları gerektiğinden giyilebilir cihazların gereksinimlerini karşılayamaz. Sert-esnek paneller ise bilek, kol veya diğer vücut parçalarının şekline uyacak şekilde bükülebilir, katlanabilir ve yuvarlanabilir. Bu, giyilebilir cihazları daha konforlu hale getirir ve vücutta kapladığı alanı azaltır. Otomotiv elektroniği alanında mekansal verimlilik temel faktörlerden biridir. Sert-esnek panellerin kullanımı, daha kompakt otomotiv elektronik modüllerinin oluşturulmasını sağlayarak diğer işlevler ve tasarımlar için daha fazla alan sağlar. Örneğin, araç gösterge panelinde, sert-esnek paneller çeşitli cihazları ve ekranları kompakt bir şekilde birbirine bağlayarak kablolama için gereken alanı azaltır. Ayrıca, sert-esnek paneller bükülebilir ve araç içindeki kavisli yüzeylere uyum sağlayarak daha iyi alan kullanımı sağlar. Tıbbi cihazlar genellikle sınırlı bir alanda birden fazla elektronik bileşen ve sensör barındırmalıdır. Sert-esnek panellerin uygulanması, tıbbi cihazların daha kompakt bir şekilde tasarlanmasını sağlayarak yerden tasarruf sağlar. Örneğin, implante edilebilir tıbbi aletlerde, sert-esnek levhalar, aletin şekline uyum sağlamak ve diğer bileşenlerle güvenilir bağlantılar kurmak için bükülüp esneyebilir. Sonuç olarak, tıbbi aletler hastanın iç ortamına daha iyi uyum sağlayabilir ve doğru tıbbi izleme ve tedavi sağlayabilir. Sert-esnek levhalar, mükemmel güvenilirlikleri ve dayanıklılıkları nedeniyle oldukça tercih edilmektedir. Bu levhalar özel bir işlemden geçirilir ve titreşim direnci, darbe direnci ve yüksek sıcaklık direnci gibi özelliklere sahiptir. Bu, sert-esnek levhaları havacılık, tıbbi cihazlar ve endüstriyel kontrol sistemleri gibi yüksek güvenilirlik ve stabilite gerektiren uygulamalar için oldukça uygun hale getirir. Sert-esnek levhalar ayrıca yüksek nem, aşırı sıcaklıklar ve kimyasal korozyon gibi zorlu çevre koşullarında performans kaybı yaşamadan veya arızaya neden olmadan çalışabilir. Avantajlarını tartıştıktan sonra, sert-esnek levhaların dezavantajlarına bakalım.Tıbbi cihazlar genellikle sınırlı bir alanda birden fazla elektronik bileşen ve sensörü barındırmak zorundadır. Sert-esnek levhaların uygulanması, tıbbi cihazların daha kompakt bir şekilde tasarlanmasını sağlayarak yerden tasarruf sağlar. Örneğin, implante edilebilir tıbbi aletlerde sert-esnek levhalar, aletin şekline uyum sağlamak ve diğer bileşenlerle güvenilir bağlantılar kurmak için bükülüp esneyebilir. Sonuç olarak, tıbbi cihazlar hastanın iç ortamına daha iyi uyum sağlayabilir ve doğru tıbbi izleme ve tedavi sağlayabilir. Sert-esnek levhalar, mükemmel güvenilirlik ve dayanıklılıkları nedeniyle oldukça tercih edilmektedir. Bu levhalar özel bir işlemden geçirilir ve titreşim direnci, darbe direnci ve yüksek sıcaklık direnci gibi özelliklere sahiptir. Bu, sert-esnek levhaları havacılık, tıbbi cihazlar ve endüstriyel kontrol sistemleri gibi yüksek güvenilirlik ve stabilite gerektiren uygulamalar için oldukça uygun hale getirir. Sert-esnek levhalar ayrıca yüksek nem, aşırı sıcaklıklar ve kimyasal korozyon gibi zorlu çevre koşullarında performans kaybı yaşamadan veya arızaya neden olmadan çalışabilir. Avantajlarını tartıştıktan sonra, sert-esnek levhaların dezavantajlarına bakalım.Tıbbi cihazlar genellikle sınırlı bir alanda birden fazla elektronik bileşen ve sensörü barındırmak zorundadır. Sert-esnek levhaların uygulanması, tıbbi cihazların daha kompakt bir şekilde tasarlanmasını sağlayarak yerden tasarruf sağlar. Örneğin, implante edilebilir tıbbi aletlerde sert-esnek levhalar, aletin şekline uyum sağlamak ve diğer bileşenlerle güvenilir bağlantılar kurmak için bükülüp esneyebilir. Sonuç olarak, tıbbi cihazlar hastanın iç ortamına daha iyi uyum sağlayabilir ve doğru tıbbi izleme ve tedavi sağlayabilir. Sert-esnek levhalar, mükemmel güvenilirlik ve dayanıklılıkları nedeniyle oldukça tercih edilmektedir. Bu levhalar özel bir işlemden geçirilir ve titreşim direnci, darbe direnci ve yüksek sıcaklık direnci gibi özelliklere sahiptir. Bu, sert-esnek levhaları havacılık, tıbbi cihazlar ve endüstriyel kontrol sistemleri gibi yüksek güvenilirlik ve stabilite gerektiren uygulamalar için oldukça uygun hale getirir. Sert-esnek levhalar ayrıca yüksek nem, aşırı sıcaklıklar ve kimyasal korozyon gibi zorlu çevre koşullarında performans kaybı yaşamadan veya arızaya neden olmadan çalışabilir. Avantajlarını tartıştıktan sonra, sert-esnek levhaların dezavantajlarına bakalım.

The drawbacks of rigid-flex board

Çok sayıda avantaja sahip olmasına rağmen, esnek baskılı devre kartlarının üretim süreci karmaşıktır. Geleneksel sert kartlarla karşılaştırıldığında, sert-esnek kartların üretimi daha yüksek teknik gereksinimler ve özel üretim ekipmanları gerektirir. Bu, daha pahalı ve zaman alıcı bir üretim süreciyle sonuçlanabilir. Ayrıca, sert-esnek kartların üretimi birden fazla işlem ve farklı malzemelerin bir araya getirilmesini gerektirdiğinden, üretim sürecinde kalite kontrol zorluğu artabilir. Sert-esnek kartların üretim sürecine kısaca bir göz atalım ve bir üretici seçerken, hem FPC hem de PCB üretim ekipmanlarına sahip bir üretici seçmeliyiz. İlk olarak, elektronik mühendisleri gereksinimlere göre sert-esnek kartların devrelerini ve ana hatlarını çizer. Daha sonra, çizimler CAM mühendislerinin dosyaları işlediği üretim üreticisine gönderilir. Üçüncü olarak, kart üretim hattı gerekli sert-esnek kartları ve PCB üretim hattı gerekli PCB'leri üretir. Dördüncü olarak, esnek ve sert kartlar üretildikten sonra, çizimlerde belirtilen gereksinimlere uygun olarak bir laminasyon makinesi kullanılarak kusursuz bir şekilde birbirine yapıştırılırlar. Son olarak, bir dizi ayrıntılı işlemden sonra, esnek ve sert birleştirilmiş levha olan nihai ürün üretilir. Sert-esnek levhaların üretim sürecinde, farklı malzeme türlerinin seçilmesi ve işlenmesi gerekir. Örneğin, esnek parçalar genellikle alt tabaka olarak poliimid (PI) film kullanırken, sert parçalar FR4 veya diğer sert alt tabakaları kullanabilir. Bu, üretim sürecinde ve nihai uygulamada uyumlu ve güvenilir bir şekilde birlikte çalışabilmelerini sağlamak için farklı malzeme özelliklerinin anlaşılmasını ve seçilmesini içerir. Sert-esnek levhalar genellikle, sert ve esnek parçaların lamine kombinasyonları da dahil olmak üzere birden fazla malzeme katmanından oluşur. Üretim sürecinde, farklı malzeme katmanları arasında yapışma ve bağlantı kalitesini sağlamak için hassas laminasyon ve yapıştırma adımları gereklidir. Bu, her katman arasında güvenilirlik ve tutarlılığı sağlamak için hassas yapıştırma ekipmanlarının kullanımını ve laminasyon parametrelerinin kontrolünü içerebilir. Levhanın esnekliği, bükülme ve istenen şekle uyum sağlama kabiliyetinden kaynaklanır. Üretim sürecinde, levhanın bükülme sonrasında elektriksel performansını ve güvenilirliğini korumasını sağlamak için hassas bükme ve şekillendirme işlemleri gereklidir. Bu, aşırı stres ve hasarı önlemek için özel ekipman ve kalıpların yanı sıra hassas kontrol parametrelerinin kullanımını gerektirebilir. Sert-esnek kartların üretim sürecinde, kablolama ve devre tasarımı da daha karmaşık hale gelir. Esnek kısmın bükülme ve katlanma kabiliyetleri nedeniyle, devre yolları ve kablolama kuralları üzerindeki kısıtlamaların dikkate alınması gerekir.Tasarımcılar, devre bağlantıları için en uygun yolları belirlemeli ve devre bağlantılarının güvenilirliğini ve kararlılığını sağlamak için minimum bükülme yarıçapı sınırlamalarına uymalıdır. Kartların üretim sürecinde sıkı kalite kontrol ve testler gereklidir. Birden fazla malzeme ve katmanın bir araya gelmesi nedeniyle kalite kontrol zorlukları artar. Üreticiler, malzeme işleme, laminasyon kalitesi, bükme ve şekillendirme doğruluğu ve devre bağlantılarının güvenilirliği gibi her üretim adımının kalitesini sağlamalıdır. Bu, X-ışını muayenesi, kızılötesi algılama ve elektriksel performans testi gibi yüksek hassasiyetli tespit ekipmanı ve tekniklerinin kullanımını gerektirebilir. Esnek-rijit kartların bazı tasarım açılarından belirli sınırlamaları vardır ve bu, bazı kişilerin onları sevmemesine neden olabilir. Örneğin, esnek-rijit kartların, özellikle devre bağlantıları ve sinyal iletimi konusunda kablolama kurallarında belirli kısıtlamaları vardır. Ek olarak, esnek-rijit kartların genellikle minimum bükülme yarıçapında sınırlamaları vardır; bu da tasarım sürecinde eğri kısıtlamalarının dikkate alınması gerektiği anlamına gelir. Bu sınırlamalar, belirli uygulamalar ve yenilikçi tasarımlar için zorluklar yaratabilir ve tasarımcıların tasarım sürecinde artılarını ve eksilerini dikkatlice değerlendirmelerini gerektirebilir. Sert-esnek levhaların tasarım ve üretiminin karmaşıklığı nedeniyle, onarımları ve değişimleri daha zorlu olabilir. Bir levha arızalanırsa veya değiştirilmesi gerekirse, onarım için uzman teknisyenlerin müdahalesi gerekebilir. Ayrıca, sert-esnek levhaların benzersiz tasarımı ve özelleştirilebilirliği nedeniyle, onarım süreleri uzayabilir ve daha yüksek maliyetler ortaya çıkabilir.Tasarımcıların tasarım sürecinde artıları ve eksileri dikkatlice değerlendirmelerini gerektirir. Sert-esnek levhaların tasarım ve üretim aşamalarının karmaşıklığı nedeniyle, onarımları ve değişimleri daha zorlu olabilir. Bir levha arızalanırsa veya değiştirilmesi gerekirse, onarım için uzman teknisyenlerin müdahalesi gerekebilir. Ayrıca, sert-esnek levhaların benzersiz tasarımı ve özelleştirilmesi nedeniyle, daha uzun onarım süreleri ve daha yüksek maliyetler ortaya çıkabilir.Tasarımcıların tasarım sürecinde artıları ve eksileri dikkatlice değerlendirmelerini gerektirir. Sert-esnek levhaların tasarım ve üretim aşamalarının karmaşıklığı nedeniyle, onarımları ve değişimleri daha zorlu olabilir. Bir levha arızalanırsa veya değiştirilmesi gerekirse, onarım için uzman teknisyenlerin müdahalesi gerekebilir. Ayrıca, sert-esnek levhaların benzersiz tasarımı ve özelleştirilmesi nedeniyle, daha uzun onarım süreleri ve daha yüksek maliyetler ortaya çıkabilir.

Sert-esnek levhanın uygulamaları

Sert-esnek levhalar, iPhone gibi üst düzey akıllı telefonlar, yüksek kaliteli Bluetooth kulaklıklar (uzaktan sinyal iletimi gerektiren), akıllı giyilebilir cihazlar, robotlar, dronlar, kavisli ekranlar, üst düzey endüstriyel kontrol ekipmanları, havacılık uyduları ve daha fazlası gibi geniş bir uygulama yelpazesine sahiptir. Akıllı cihazlar daha yüksek entegrasyon, hafif tasarım ve minyatürleşmeye doğru gelişmeye devam ederken ve Endüstri 4.0'ın getirdiği kişiselleştirilmiş üretim için yeni gereksinimlerle birlikte, sert-esnek levhalar hem sert levhaların stabilitesini hem de üç boyutlu olarak monte edilebilme özelliğini sunarak onları oldukça umut verici hale getirmektedir. 2019 yılında, sert-esnek levhaların küresel pazar büyüklüğü yaklaşık 1,66 milyar ABD dolarıydı ve toplam devre kartı pazarının yalnızca yaklaşık %2,8'ini oluşturuyordu. Ancak akıllı telefonlar, kablosuz kulaklıklar, dronlar, arabalar, AR/VR cihazları vb. gibi ürünler 2019'da en yüksek büyüme oranlarını yaşadı. Artan sayıda sonraki uygulama ile sert-esnek levha 2020'de büyüme potansiyeli olan en umut verici ürünlerden biri olmaya devam ediyor. Sert-esnek levhanın küresel pazar değerinin 2022'de 2,3 milyar ABD dolarına ulaşacağı ve küresel devre kartı üretim değerinin yaklaşık %3,3'ünü oluşturacağı tahmin ediliyor. Mobil cihaz uygulamaları, 2019'da en büyük yazılım ve donanım kartı pazarıydı ve toplam yazılım ve donanım entegre kart pazarının yaklaşık %43'ünü oluşturuyordu. Kamera lensleri, ekran sinyali bağlantıları ve akıllı telefonlar için pil modülleri gibi uygulamalar, yazılım ve donanım entegre kartlara olan talebi önemli ölçüde artırdı. Özellikle akıllı telefon kamera lenslerinin uygulanması, çeşitli markalar arasında çoklu kamera akıllı telefonlara olan eğilim nedeniyle talepte önemli bir artış gördü. Yazılım ve donanım entegre kartlarının hem miktarındaki hem de ortalama birim fiyatındaki bu artış, mobil cihaz uygulama pazarında daha yüksek bir paya katkıda bulunacaktır. Cep telefonu lens yazılımı ve donanım entegre kartlarının geliştirilmesi, esas olarak akıllı telefon lenslerinin hafif, ince ve yüksek yoğunluklu gereksinimleri tarafından yönlendirilir ve bunların tümü yazılım ve donanım entegre kartlarının kullanımını gerektirir. Ayrıca, yerleştirme konumu, yönelim, sinyal paraziti, ısı dağılımı ve teknik özellikler gibi faktörler de dikkate alınır. Dahası, bazı lensler optik yakınlaştırma gereksinimleri nedeniyle periskop benzeri bir yapı tasarımına sahiptir ve bu da akıllı telefon lensleri için katı mekansal sınırlamaları daha da ağırlaştırır. Sonuç olarak, görünüm açısından çeşitli form faktörleri ortaya çıkmış, yazılım ve donanım entegre kartlarına yönelik talepler artmış ve uygulama kapsamları genişlemiştir.
