Baskılı Devre Kartı (PCB), elektronik cihazlarda önemli bir bileşendir. Elektronik bileşenleri bağlamak ve desteklemek için bir platform görevi gören PCB'lerin kalitesi ve performansı, cihazların güvenilirliğini ve işlevselliğini önemli ölçüde etkiler. PCB üretiminin temel adımlarından biri olan yüzey işlemi, PCB'lerin kalitesini ve güvenilirliğini sağlamada hayati bir rol oynar. Bu makale, PCB yüzey işlem kalınlığını ve IPC (Baskılı Devreler Enstitüsü) standartlarıyla ilişkisini ele alacaktır. Yüzey işlem kalınlığı, PCB'lerin performansı, güvenilirliği ve kullanım ömrü için kritik öneme sahip olan yüzey işlem katmanının kalınlığını ifade eder. Yüzey işlem kalınlığının IPC standartlarının gerekliliklerini karşıladığından emin olmak, üretim süreci boyunca ürün kalitesini ve tutarlılığını sağlamak için çok önemlidir. Aşağıdaki makalede, farklı yüzey işlem yöntemlerini ve PCB yüzey işlem kalınlığına ilişkin IPC standartlarının gerekliliklerini inceleyeceğiz. Her yüzey işlem yönteminin çalışma prensiplerini, avantajlarını ve uygulama senaryolarını açıklayacak ve PCB yüzey işlem kalınlığını yöneten IPC standartlarına ayrıntılı bir genel bakış sunacağız. Ayrıca, üreticilerin PCB yüzey işlem kalınlığını pratikte uygulamasına ve kontrol etmesine yardımcı olmak, ürün kalitesini ve performansını garanti altına almak için pratik öneriler sunacağız.
PCB Yüzey İşleminin Temel Kavramı.
PCB yüzey işlemi, koruma sağlamak, iletkenliği artırmak, korozyonu önlemek veya lehimlenebilirliği iyileştirmek için baskılı devre kartının yüzeyine belirli bir malzeme tabakası uygulama işlemidir. PCB üretim sürecinde yaygın yüzey işleme yöntemleri arasında daldırma altın, daldırma gümüş, daldırma kalay ve ENEPIG (Elektroless Nikel Elektroless Paladyum Daldırma Altın) bulunur.Elektrolitik Nikel Daldırma Altın (ENIG):
ENIG, elektroliz kaplama yoluyla bir PCB yüzeyine altın tabakası yerleştirme yöntemidir. PCB yüzeyinde metalik bir koruyucu tabaka oluşturmak için elektrokimyasal bir işlem kullanır. Mükemmel iletkenlik ve korozyon direnci sunan ENIG, yüksek performanslı uygulamalar için tercih edilen bir seçenektir. Altının yüksek lehimlenebilirliğe sahip bir metal olması nedeniyle ENIG ayrıca iyi lehimlenebilirlik de gösterir.Elektroless Gümüş (ES):
Elektroliz Gümüş, elektroliz kaplama yoluyla bir PCB yüzeyine gümüş metal tabakası biriktirme yöntemidir. PCB yüzeyinde ince bir gümüş filmi oluşturur. İyi iletkenlik ve termal iletkenliğe sahip olmasının yanı sıra uygun maliyetli olması, onu belirli uygulamalarda bir alternatif haline getirir. Elektroliz Gümüş genellikle yüksek frekanslı devrelerde veya yüksek güçlü uygulamalarda kullanılır.Sıcak Hava Lehim Düzeltme (HASL):
Sıcak Hava Lehim Düzeltme olarak da bilinen HASL, yaygın olarak kullanılan bir yüzey işleme yöntemidir. PCB yüzeyine bir kalay tabakası uygulanarak eritilip yayılması için sıcak hava kullanılır.ENEPIG (Elektroless Nikel Elektroless Paladyum Daldırma Altın):
ENEPIG (Elektroless Nikel Elektroless Paladyum Daldırma Altın), nikel, paladyum ve altından oluşan ince bir kompozit filmin PCB yüzeyine sırayla uygulandığı yüksek performanslı bir yüzey işleme yöntemidir. IPC-4556 standardı, nikel, paladyum ve altın kalınlığının yanı sıra ısı direnci, korozyon direnci ve lehimlenebilirlik gibi özellikler de dahil olmak üzere ENEPIG gerekliliklerini de kapsar. Uygulamada, üreticilerin belirli uygulama ve gereksinimlere göre uygun yüzey işleme yöntemini seçmeleri ve PCB'lerin performansını ve güvenilirliğini sağlamak için yüzey işleminin kalınlığını sıkı bir şekilde kontrol etmeleri gerekir. Bu, IPC standartlarına uyumu sağlamak için doğru işlem parametrelerinin ve doğru malzeme ölçümü ve inceleme yöntemleri gibi kalite kontrol önlemlerinin kullanılmasını içerir.PCB Yüzey İşlem Kalınlığının Önemi
PCB yüzey işleminin kalınlığı, lehimleme güvenilirliği, elektriksel performans, korozyon direnci, lehimleme işlemi kabiliyeti ve uyumlulukta önemli bir rol oynar. PCB yüzey işleminin kalınlığı, lehimleme güvenilirliği için olmazsa olmazdır. Daldırma altın, daldırma gümüş ve daldırma kalay gibi yüzey işlem katmanları, lehimin düzgün bir şekilde ıslanmasını ve homojen lehim bağlantılarının oluşmasını sağlayarak iyi bir lehimleme yüzeyi sağlar. Uygun yüzey işlem kalınlığı, lehim bağlantılarının kalitesini garanti eder, lehim soyulması ve lehim bağlantılarının eksik doldurulması gibi lehimleme kusurlarını önler ve böylece PCB'nin lehimleme güvenilirliğini artırır. PCB'nin yüzey işlem kalınlığı da elektriksel performans için çok önemlidir. Farklı yüzey işlem yöntemleri, farklı özdirenç ve iletkenlik özelliklerine sahiptir. Yüzey işlem kalınlığını kontrol ederek, direnç değerlerinin ve iletkenlik özelliklerinin gerekli tasarım aralığında olmasını sağlamak ve böylece devrenin normal işlevselliğini ve performansını korumak mümkündür. PCB yüzey işlem katmanı, PCB'nin metal izlerinin ve pedlerinin oksijen, nem, kimyasallar ve ortamdaki diğer elementlerle reaksiyona girmesini önleyen koruyucu bir bariyer sağlayabilir. Yüzey işlem katmanının uygun kalınlığı, PCB'nin korozyon direncini etkili bir şekilde artırabilir ve ömrünü uzatabilir. Yüzey işlem katmanı, PCB'lerin lehimleme işlemi performansını artırabilir. Örneğin, daldırma altın yüzey işlemi mükemmel lehimlenebilirlik ve oksidasyon direnci sunarak lehimleme işlemini daha kararlı ve kontrol edilebilir hale getirir. Uygun yüzey işlem kalınlığı, uygun lehimleme koşulları ve işlem pencereleri sağlayarak lehimleme hatalarının oluşumunu azaltır ve üretim verimliliğini artırır. Farklı elektronik bileşenler ve cihazlar, PCB yüzey işlem kalınlığı için özel gereksinimlere sahip olabilir. PCB yüzey işlem kalınlığının, bileşenlerin ve cihazların uyumluluk gereksinimlerini karşıladığından emin olmak için IPC (Baskılı Devreler Enstitüsü) standartlarını ve endüstri spesifikasyonlarını takip etmek, genel sistem kararlılığına ve performansına katkıda bulunur. Uygun yüzey işlem kalınlığına ulaşarak, PCB'lerin kalitesi, güvenilirliği ve performansı iyileştirilebilirken, üretimdeki kaynak hataları ve kalite sorunları azaltılabilir. Bu nedenle, PCB üretim ve tasarım süreçlerinde yüzey işlem kalınlığı gereksinimleri konusunda sıkı kontrol ve IPC standartlarına uyum çok önemlidir.PCB Yüzey İşlem Kalınlığı için IPC Standartları
IPC (Baskılı Devreler Enstitüsü) standartları, elektronik endüstrisinde yaygın olarak kullanılan ve baskılı devre kartı (PCB) üretim sürecinin çeşitli yönlerini düzenleyen bir standartlar dizisidir. Aşağıda, IPC-4552A standardı (Daldırma Altını), IPC-4553 standardı (Daldırma Gümüşü), IPC-4554 standardı (Daldırma Kalay) ve IPC-4556 standardında (Elektriksiz Nikel Elektrolizsiz Paladyum Daldırma Altını veya ENEPIG) belirtilen özel gereksinimlerin ve ölçüm yöntemlerinin ayrıntılı bir açıklamasını sunacağız.IPC-4552A Standardı (Daldırma Altını):
IPC-4552A standardı, daldırma altın yüzey işlemi için gereklilikleri ve teknik özellikleri belirtir. Daldırma altın tabakası için minimum 1,58U kalınlık gerektirir, ancak sektör genellikle 2U kalınlık standardını takip eder. Standart ayrıca, 3-6μm nikel kalınlığındaki daldırma altın tabakası için kaplama performansını, ısı direncini, korozyon direncini ve diğer gereklilikleri de belirtir. Ölçüm yöntemleri arasında, metal kalınlığını ölçmek için X-ışını floresan spektroskopisi (XRF) kullanımı ve kaplamanın numuneden sıyrılıp mikroskop altında incelenerek kaplamanın düzgünlüğü ve kapsamının incelenmesi ve ölçülmesi yer alır.

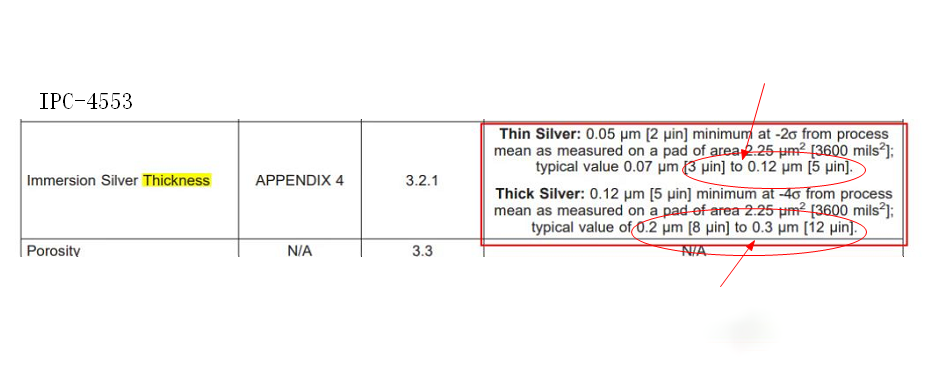

IPC-4553 Standardı (Daldırma Gümüşü):
IPC-4553 standardı, daldırma gümüş yüzey işlemi için gereklilikleri ve özellikleri tanımlar. Daldırma gümüş tabakasının kalınlığı ince gümüş ve kalın gümüş olarak sınıflandırılır. İnce gümüşün kalınlığı 3 ila 5U aralığında olmalıdır. Kalın gümüşün kalınlığı ise, endüstride yaygın olarak kullanılan 8 ila 12U aralığında olmalıdır.
IPC-4554 Standardı (Daldırma Kalay):
IPC-4554 standardı, Daldırma Kalay yüzey işlemi için gereklilikleri ve özellikleri belirtir. Standart, Daldırma Kalay tabakasının tipik kalınlığının yaklaşık 1 μm olmasını şart koşar. Ayrıca, kaplama performansı, ısı direnci, korozyon direnci ve Daldırma Kalay tabakasının diğer özellikleri için gereklilikleri de belirtir. Ölçüm yöntemleri arasında, metal kalınlığını ölçmek için X-ışını Floresan Spektrometrisi (XRF) kullanımı ve tabakanın numuneden sıyrılıp mikroskop altında incelenmesiyle kaplamanın düzgünlüğü ve kapsamının incelenmesi ve ölçülmesi yer alır. Verilen bilgileri elimden geldiğince tercüme etmiş olsam da, doğru ve ayrıntılı bilgi için resmi IPC-4554 standardına başvurmanız her zaman iyi bir fikirdir.

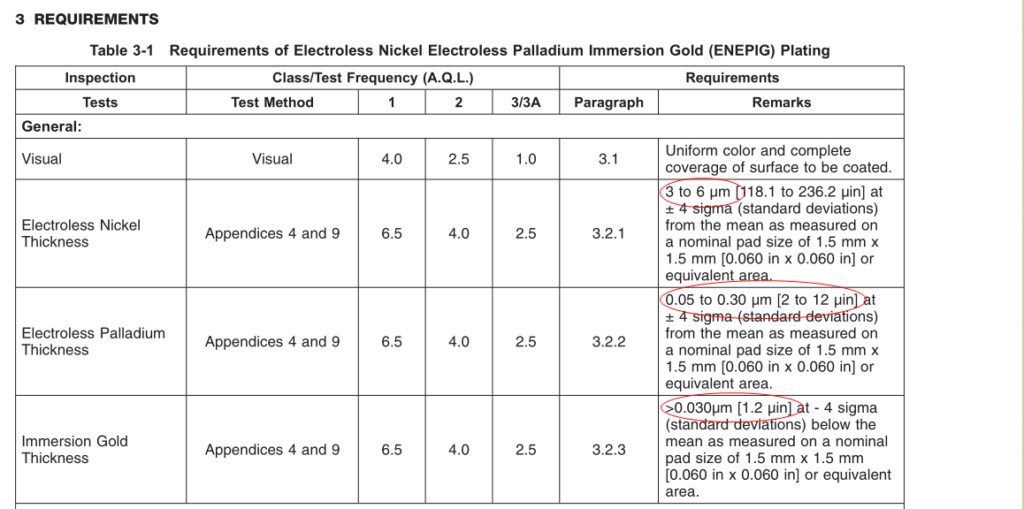

IPC-4556 Standardı (ENEPIG):
IPC-4556 standardı, ENEPIG (Elektriksiz Nikel Elektroliz Paladyum Daldırma Altın) yüzey işlemi için gereklilikleri ve özellikleri tanımlar. Standart, ENEPIG için nikel katman kalınlığının 3 ila 6 μm, paladyum katman kalınlığının 2 ila 12U arasında ve altın katman kalınlığının 1,2 μm veya daha büyük olması gerektiğini şart koşar. Standartlar ayrıca ENEPIG katmanının kaplama performansı, ısı direnci ve korozyon direnci gerekliliklerini de belirtir. Ölçüm yöntemleri arasında nikel, paladyum ve altın katmanlarının kalınlığını ölçmek için X-ışını floresan spektroskopisi (XRF) kullanımı, kaplamanın numuneden sıyrılması ve kaplamanın düzgünlüğünü ve kapsamını incelemek ve ölçmek için mikroskopi kullanımı yer alır. IPC standartları tarafından belirtilen bu gereklilikler ve ölçüm yöntemleri, PCB yüzey işlem katmanlarının kalitesini, tutarlılığını ve güvenilirliğini sağlamayı amaçlamaktadır. Üreticiler bu standartlara uyarak PCB yüzey işlem kalınlığının endüstri standartlarına uygun olmasını ve PCB'nin performans ve güvenilirlik gereksinimlerini karşılamasını sağlayabilirler.
PCB Yüzey İşlem Kalınlığının Pratikte Uygulanması ve Kontrolü
Proses Kontrolü:
PCB üretim sürecinde, yüzey işlem aşamasında doğru proses parametrelerine ve iş akışına sıkı sıkıya bağlı kalmak önemlidir. Bu, kimyasal çözeltilerin konsantrasyonunu, sıcaklığını, pH değerini ve işlem süresini kontrol etmeyi içerir. Farklı yüzey işlem yöntemleri için, istenen yüzey işlem kalınlığına ulaşmak üzere doğru proses parametrelerinin ve adımlarının izlendiğinden emin olmak üzere tedarikçiler tarafından sağlanan yönergelere veya ilgili standartlara başvurun.Tespit ve Ölçüm:
PCB yüzey işlem kalınlığını tespit etmek ve ölçmek için uygun ölçüm araçlarını ve ekipmanlarını kullanın. Yaygın ölçüm yöntemleri arasında X-ışını floresan (XRF) ölçüm cihazları, taramalı elektron mikroskopları (SEM) ve iyon kromatografisi (ICP) bulunur. Güvenilir ve tutarlı ölçüm sonuçları elde etmek için ölçüm ekipmanının doğruluğunu ve kalibrasyonunu sağlayın.Teknik Gereksinimler ve Standartlar:
Yüzey işlem kalınlığına ilişkin teknik gereklilikleri ve özellikleri anlamak için IPC standartlarına veya ilgili endüstri standartlarına bakın. Örneğin, daldırma altın için IPC-4552A standardı, daldırma gümüş için IPC-4553, daldırma kalay için IPC-4554 ve ENEPIG için IPC-4556 standardı kullanılır. Bu standartları takip ederek ve önerilen ölçüm yöntemlerini ve gerekliliklerini benimseyerek, yüzey işlem kalınlığının standartların belirtilen gerekliliklerini karşıladığından emin olun.Proses Kontrolü ve Dokümantasyonu:
Üretim sürecinde, yüzey işlem kalınlığının tutarlılığını ve izlenebilirliğini sağlamak için süreç kontrolü ve dokümantasyonu uygulayın. Süreç parametrelerini, ölçüm sonuçlarını ve muayene verilerini kaydedin ve yüzey işlem kalınlığındaki değişiklikleri izlemek ve kontrol etmek için süreç kontrol çizelgeleri veya veri analizleri oluşturun. Gerektiğinde derhal düzeltici önlemler alın.Eğitim ve Kalite Yönetimi:
Operatörlerin yüzey işleme yöntemleri, proses parametreleri ve kontrol gerekliliklerini anlamalarını sağlamak için gerekli eğitim ve rehberliği sağlayın. Yüzey işleme kalınlığının kalite standartlarını karşıladığından emin olmak ve olası sorunları veya sapmaları düzeltmek için iç denetimler ve sürekli iyileştirmeler de dahil olmak üzere etkili bir kalite yönetim sistemi uygulayın.Tedarikçi Seçimi ve İşbirliği:
Güvenilir tedarikçiler seçmek ve onlarla ortaklık kurmak çok önemlidir. Gereksinimlerinizi karşılayan yüzey işleme hizmetleri sunma konusunda deneyim ve uzmanlığa sahip tedarikçiler arayın. Tedarikçilerinizle yakın iş birliği yaparak yüzey işleme kalınlığı gereksinimlerinizi anlayıp yerine getirmelerini sağlayın. İstikrarlı bir tedarik zinciri oluşturmak, tutarlı kaliteyi korumak için çok önemlidir. Bu makalede, PCB yüzey işleme kalınlığı ile IPC standartları arasındaki ilişkiyi ele aldık. Daldırma altın, daldırma gümüş, daldırma kalay ve ENEPIG gibi yaygın olarak kullanılan yüzey işleme yöntemlerini daha derinlemesine anlayarak, PCB'lerin kalitesini ve performansını sağlamada uygun yüzey işleme kalınlığının kritik önemini fark ettik. IPC standartlarına bağlı kalmak, PCB yüzey işleme kalınlığının tutarlılığını ve uyumluluğunu sağlamanın anahtarıdır. Sonuç olarak, IPC standartlarını anlamak ve uygun kontrol önlemlerini uygulamak, PCB yüzey işleme kalınlığının IPC standartlarının gereksinimlerini karşılamasını sağlamak için çok önemlidir. Ancak o zaman, çeşitli uygulama alanlarının taleplerini karşılayan yüksek kaliteli, güvenilir baskılı devre kartları elde edebiliriz.
