<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">PCB Yönlendirme Tekniklerinin Açıklanması: Yaygın Yönlendirme Sorunlarından Nasıl Kaçınılır?

2024-08-29Muhabir: SprintPCB

PCB yönlendirme, bir devre kartındaki elektronik bileşenleri birbirine bağlamanın temel sürecidir ve bileşenler arasındaki sinyal iletiminin verimliliğini ve doğruluğunu belirler. Yönlendirme, bu sinyaller için bir "otoyol" görevi görerek bilgi akışını sağlar ve bileşenler arasında kesintisiz iletişimi sağlar. İyi bir PCB yönlendirmesi, yalnızca sinyal bütünlüğünü korumakla kalmaz, aynı zamanda parazit ve sinyal kesintilerini de önleyerek tüm sistemin kararlılığını ve güvenilirliğini sağlar.

PCB Yönlendirmenin Temel İlkeleri

1. Sinyal Yollarının Optimize Edilmesi: PCB üzerindeki yönlendirme, elektrik sinyalleri için bir kanal görevi görerek voltaj veya akımın devrenin farklı bölümleri arasında verimli bir şekilde yayılmasını sağlar. Sinyal yolu tasarımı, empedans uyumsuzluğunu ve sinyal yansımasını önlemek için en kısa mesafeyi, minimum geçiş noktalarını ve uygun genişliği dikkate almalıdır.

2. Güç ve Toprak Katmanlarının Tasarımı: Güç ve toprak katmanları PCB tasarımında kritik öneme sahiptir. Güç ve toprak katmanlarının simetrik ve merkezde tutulması, elektromanyetik girişimin (EMI) azaltılmasına ve mekanik kararlılığın korunmasına yardımcı olur. Ayrıca, kritik sinyaller için özel yönlendirme katmanları sağlamak, döngü alanlarını azaltabilir ve sinyal kalitesini garanti altına alabilir.

3. Diferansiyel Çift Yönlendirme ve Saat Sinyali İşleme: Yüksek hızlı diferansiyel çift sinyalleri, empedans dengesini korumak ve sapmayı en aza indirmek için eşit uzunlukta izler gerektirir. Saat sinyalleri ve diğer kritik sinyaller için, zamanlama belirsizliklerini ve sinyal uyumsuzluğunu önlemek amacıyla kontrollü empedans yönlendirme ve uygun uzunluk eşleştirmesi esastır.

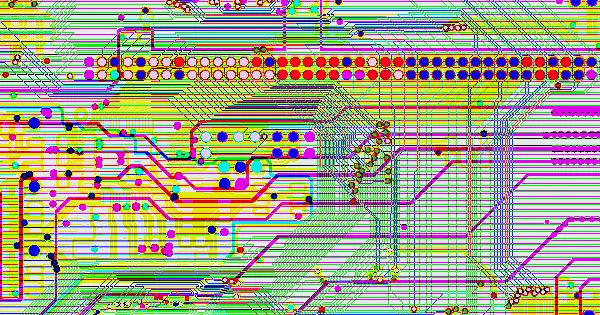

PCB yönlendirici

Otomatik ve Manuel Yönlendirmeyi Dengeleme

Manuel Yönlendirme: Tasarımcıların rotaları manuel olarak çizmesini gerektirir ve bu da her bir izin konumu ve uzunluğu üzerinde hassas kontrol sağlar. Bu yöntem, kritik rotalar için sinyal yollarını optimize edebilir ve paraziti azaltabilir, ancak karmaşık tasarımlar için zaman alıcı ve daha az verimlidir.

Otomatik Yönlendirme: PCB tasarım yazılımındaki algoritmalara dayanarak bağlantı yollarını hızla oluşturur, tasarım verimliliğini ve tutarlılığını artırır ve basit tasarımlar veya temel bağlantılar için uygundur. Ancak otomatik yönlendirme, özellikle yüksek yoğunluklu tasarımlarda daha uzun izlere, sinyal bütünlüğü sorunlarına ve optimum olmayan bileşen düzenine yol açabilir.

Otomatik yönlendirme araçları verimliliği artırsa da, özellikle yüksek frekanslı devreler veya çok katmanlı kartlarda karmaşık tasarımlar için manuel yönlendirme vazgeçilmez olmaya devam etmektedir. Tasarımcılar, devrenin kritik bölümlerinde sinyal bütünlüğünü ve sistem kararlılığını sağlamak için genellikle otomatik ve manuel yönlendirmenin bir kombinasyonunu kullanırlar.

PCB Yönlendirmenin Önemi

1. Devre Performansının ve Kararlılığının Artırılması: İyi tasarlanmış yönlendirme, bileşenler arasında verimli sinyal iletimi sağlayarak gecikmeleri ve bozulmaları azaltır ve böylece devrenin genel hızını ve tepki verme yeteneğini iyileştirir.

2. Sinyal Bütünlüğünün Optimize Edilmesi: Doğru yönlendirme, elektrik sinyallerinin kalitesini korur, bozulmayı önler ve yüksek hızlı devrelerde hayati önem taşıyan doğru bilgi iletimini sağlar.

3. Girişim ve Çapraz Konuşmanın Azaltılması: Etkili yönlendirme, izlerin uygun şekilde aralanmasını ve hassas bileşenlerin önlenmesini sağlayarak, sinyal kalitesini koruyarak ve istenmeyen sinyal birleşmesini önleyerek elektromanyetik girişim ve çapraz konuşma riskini en aza indirir.

4. Güvenilirliğin Korunması: Düşünceli yönlendirme, sinyal yansımasını, gürültüyü ve güç dağıtım sorunlarını azaltarak bileşenlere istikrarlı güç iletimi sağlar ve performans dengesizliğini veya erken bileşen arızasını önler.

PCB yönlendirme

Kötü Yönlendirmenin Sonuçları

1. Sinyal Bozulması ve Gecikmesi: Kötü yönlendirme, empedans uyumsuzluğuna, sinyal yansımasına veya aşırı uzun izlere yol açabilir ve bu da bileşen iletişimini ve devre performansını etkileyen sinyal dalga formu değişikliklerine ve zamanlama sorunlarına neden olabilir.

2. Girişim ve Gürültü: Yanlış yönlendirme, izleri bitişik bileşenlerden veya harici kaynaklardan gelen girişime maruz bırakabilir, bu da gürültüye ve sinyal kalitesinin düşmesine neden olarak veri iletim hatalarına yol açabilir.

3. Azalmış Güvenilirlik: Kötü yönlendirilmiş devreler arızaya daha yatkındır, beklenmedik voltaj düşüşleri, termal sorunlar veya hasarlı bağlantılarla karşılaşabilir ve bu da ekipman arızalarına veya performans düşüşüne yol açabilir.

PCB Yönlendirmenin İlkeleri ve Yöntemleri

1. Yönlendirme Önceliği ve Sinyal Türleri:

PCB tasarımı sırasında farklı sinyal türlerinin öncelikli olarak ele alınması gerekir. Analog küçük sinyaller, yüksek hızlı sinyaller ve saat sinyalleri gibi kritik sinyaller öncelikle yönlendirilmelidir. Bu sinyaller gürültüye ve parazite karşı hassastır ve özel yönlendirme katmanları ve minimum döngü alanı gerektirir. Manuel yönlendirme, ekranlama ve güvenli aralıkların korunması, sinyal kalitesini sağlamak için etkili önlemlerdir.

2. Toprak ve Güç İzlerinin Tasarımı:

Topraklama izleri, güç izlerinden, dolayısıyla sinyal izlerinden daha geniş olmalıdır. 28 gramlık bir bakır devre kartı için, 1 mm genişliğindeki bir iz genellikle 1A akım taşır. Topraklama izleri, parazit ve gürültüyü en aza indirerek sinyal bütünlüğünü sağlamak için yoğun bir şekilde yönlendirilmeli ve sinyal izlerine paralel olarak hizalanmalıdır.

3. Yönlendirmede Kaçınma ve İzolasyon:

PCB tasarımında, sinyal izlerinin güç izleriyle karışmaması çok önemlidir. Güç gürültüsünden kaynaklanan paraziti önlemek için sinyal izleri güç izlerinden uzak tutulmalıdır. Özellikle yüksek frekanslı sinyaller için, iletim gecikmelerini ve kayıplarını azaltmak amacıyla yönlendirme kısa ve doğrudan olmalıdır. Özellikle yüksek güçlü ve yüksek frekanslı devrelerde, karşılıklı paraziti önlemek için toprak ve güç izleri ayrılmalıdır.

4. Osilatörlerin ve Hassas Sinyallerin Yönlendirilmesi:

Osilatörlerin (kristallerin) etrafındaki yönlendirme, özellikle osilatörün altındaki boş alanlardan kaçınmalı ve güç bölümlerinden uzak tutulmalıdır. Bu, güç ve saat sinyalleri arasında, saat sinyallerini bozabilecek ve genel devre kararlılığını etkileyebilecek parazitlenmeyi önler. Benzer şekilde, hassas sinyaller (analog sinyaller gibi) için yönlendirme, dijital sinyallerden ayrılmalıdır. Analog ve dijital topraklamaların izolasyonu, sinyal parazitlenmesini önlemek için ferrit boncuklar veya sıfır ohm dirençler kullanılarak sağlanabilir.

5. Yönlendirmede Keskin Açılardan Kaçınılması:

Yüksek hızlı sinyal yönlendirmesinde keskin açılar ve dik açılı hatlar, empedans kesintilerine neden olabilir. Dik açılı köşeler, hatlarda kapasitif yük görevi görerek, özellikle yüksek hızlı ve yüksek frekanslı uygulamalarda sinyal yükselme sürelerini yavaşlatabilir. Açılardan kaçınılmalı veya gerekirse bükümler için 135° açılar kullanılmalıdır.

6. Diferansiyel Çift Yönlendirmesi:

Veri iletiminde kullanılan diferansiyel çiftler, ortak mod girişimini azaltmak için eşit uzunlukta izler ve birbirine yakın benzer yönlendirme yolları gerektirir. Parazite yol açabilecek kesişme veya örtüşmeyi önlemek için diferansiyel çiftler tek uçlu sinyallerden ayrı olarak yönlendirilmelidir.

7. Sinyal Döngüsü Alanlarının En Aza İndirilmesi:

Sinyal izlerinin ve bunların dönüş yollarının oluşturduğu döngü alanı en aza indirilmelidir. Daha küçük döngü alanları, harici radyasyon ve harici kaynaklardan gelen parazit olasılığını azaltır. Sinyal topraklamalarının bölünmediğinden emin olun ve topraklama döngüsünü mümkün olduğunca küçük tutmak için gerektiğinde geçiş noktaları kullanın.

8. Yılan İzleri ve Empedans Eşleştirmesi:

Yılan izleri, zamanlama gereksinimlerini karşılamak için gecikmeleri ayarlamak amacıyla kullanılır, ancak sinyal kalitesini düşürebilir ve iletim gecikmelerini değiştirebilir. Yılan yönlendirmesi gerekiyorsa, minimum bükülme yarıçapını koruyun ve çapraz konuşmayı azaltmak için iz aralığının iz genişliğinin dört katı olduğundan emin olun. Empedans uyumu, yüksek hızlı devrelerde sinyal yansımasını ve paraziti en aza indirerek sinyal bütünlüğünü sağlamak için çok önemlidir.

9. Güç ve Topraklama Hatlarının Uygun Tasarımı:

Sinyal ve elektromanyetik paraziti azaltmak için iyi bir güç hattı tasarımı hayati önem taşır. Direnç ve endüktansı azaltmak ve istikrarlı bir güç kaynağı sağlamak için güç hatları geniş ve kısa olmalıdır. Topraklama hatları, sinyal hatlarına yakın olmalı ve iyi dönüş yolları sağlamak için döngüler oluşturmalıdır; bu da sinyal döngüsü alanlarını en aza indirir.

10. Simülasyon Analizi ve Prototip Doğrulaması:

PCB yönlendirme tasarımı tamamlandıktan sonra, simülasyon analizi ve prototip doğrulaması temel adımlardır. Simülasyon, yönlendirme tasarımının performansını ve kararlılığını değerlendirmeye, olası parazit sorunlarını belirlemeye ve zamanında ayarlamalar yapmaya yardımcı olur. Bu, tasarım hatalarını büyük ölçüde azaltır ve devre güvenilirliğini artırır.

PCB yönlendirme hem bir sanat hem de teknik bir disiplindir. Özenli yönlendirme, optimum devre performansı, sinyal bütünlüğü ve uzun vadeli sistem kararlılığı sağlar. Önde gelen bir PCB fabrikası olan SprintPCB olarak , en iyi sonuçları elde etmenin yalnızca ileri teknoloji değil, aynı zamanda hem tasarım hem de üretim süreçlerinde uzmanlık gerektirdiğinin farkındayız. Tasarımcılar, verimli ve güvenilir bir devre tasarımı sağlamak için elektriksel özellikleri, mekanik yapıyı ve üretim tekniklerini göz önünde bulundurmalıdır. Önde gelen bir PCB üreticisi olan SprintPCB, en yüksek performans ve güvenilirlik standartlarını karşılayan yüksek kaliteli çözümler sunmaya kendini adamıştır.
