Gerber dosyaları hakkında en sık sorulan beş sorunun çözümlerini keşfedin

Günümüzün dijital çağında, baskılı devre kartları (PCB'ler) çeşitli sektörlerde hayati bir rol oynamaktadır. Çeşitli malzemeler, şekiller ve boyutlar mevcut olduğundan, PCB tasarımcıları sürekli olarak daha hızlı, daha güçlü ve daha verimli PCB'ler üretmeye çalışmaktadır. Bu farklılıklara rağmen, yüksek kaliteli Gerber dosyaları tüm PCB tasarımları için olmazsa olmazdır. Bu dijital planlar, üreticilere üretim süreci için katman katman talimatlar sağlar. Ancak Gerber dosyalarındaki hatalar, PCB'lerin arızalanmasına veya erken bozulmasına yol açan feci üretim hatalarına neden olabilir. Her PCB'nin teknik özelliklerine uygun performans göstermesini sağlamak için, eksiksiz ve doğru olduklarından emin olarak Gerber dosyası sorunlarından kaçınmak çok önemlidir. Bu bağlamda, PCB üreticileri yaygın Gerber dosyası sorunlarıyla karşı karşıyadır, ancak bunları çözmek için adımlar atabilirler. Gerber dosyaları hakkında en sık sorulan beş soru:

• Boş Gerber Dosyaları
• Eksik veya Tamamlanmamış Dosyalar
• Kötü Dosya Etiketleme
• Çok Fazla Diyafram Listesi
• Bileşik Katman Tasarım Hataları

Gerber Dosyası Sorunları : Gerber dosyaları, baskılı devre kartlarının (PCB) üretimi için çok önemlidir. Ancak, Gerber dosyalarındaki bazı sorunlar üretim hatalarına ve yetersiz PCB performansına yol açabilir. İşte tasarımcıların ve üreticilerin karşılaşabileceği en yaygın Gerber dosyası sorunlarından bazıları:

Boş Gerber Dosyaları : Gerber dosyaları hiçbir bilgi içermeyebilir veya üretici için kafa karışıklığına yol açabilecek "sıfır bayt" dosyalar içerebilir. Tasarımcılar, her Gerber dosyasını göndermeden önce faydalı bilgiler içerdiğinden emin olmalıdır. Eksik veya Eksik Dosyalar: Üreticiler, kartın istenen özelliklere uygun olduğundan emin olmak için PCB tasarımıyla ilgili belirli bilgiler ister. Eksik bilgiler, üretim hatalarına yol açabilir. Tasarımcılar, gerekli tüm Gerber dosyalarının yerinde ve erişilebilir olduğundan emin olmalıdır.

Kötü Dosya Etiketlemesi : Tasarımcılar, üreticinin kafasının karışmasını önlemek için Gerber dosyalarını yerleşik bir adlandırma protokolüne göre adlandırmalıdır.

Çok Fazla Diyafram Listesi : Birden fazla diyafram listesi, üretimi yavaşlatabilir ve hata olasılığını artırabilir. Tasarımcılar, Gerber dosyalarının gerekli tüm ayrıntıları içeren tek bir diyafram listesine sahip olduğundan emin olmalıdır.

Bileşik Katman Tasarım Hataları : Tasarımcılar, ayrı katman tasarım özelliklerinden bileşik katmanlar oluştururken hatalardan kaçınmak için görüntüleri doğru bir şekilde birleştirerek her katman için bir Gerber dosyası oluşturmalıdır.

Gerber Dosya Hatalarından Kaçınma: Gerber dosya hataları, baskılı devre kartlarında (PCB) ortaya çıkabilecek en affedilemez sorunlardan biridir. Özellikle Gerber dosya sorunlarının yol açabileceği önemli zaman ve maliyet sonuçları göz önüne alındığında, dikkatli ve odaklanmış bir çalışmayla bu hatalardan kolayca kaçınılabilir. Gerber dosya sorunlarından kaçınmanıza yardımcı olacak bazı yöntemler şunlardır:

• • Gerber dosyalarını bir Gerber dosya görüntüleyicisiyle kontrol edin
  • Özellikleri doğrulamak için bir örnek pano yazdırın

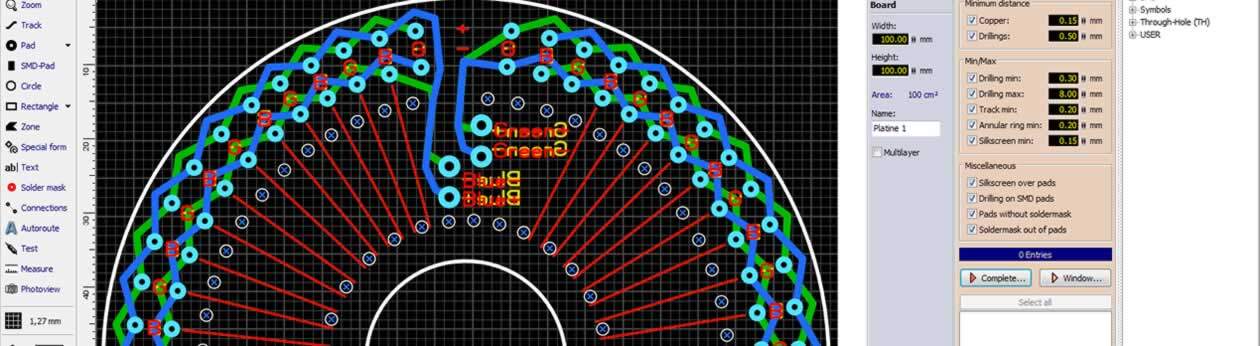

  • Yüksek çözünürlüklü CAD yazılımı kullanın
  • Tasarım süreci boyunca en iyi QA uygulamalarını takip edin
