Baskılı devre kartlarının üretim sürecinde yüksek kaliteli bir lehim maskesinin kullanımı hayati önem taşır. Bir PCB'de güvenilir bir Lehim Maskesi yoksa, dayanıklılığı önemli ölçüde azalacaktır. Etkili bir lehim maskesi oluşturmak çeşitli faktörleri içerir ve PCB'nizin yapısının kritik bir bileşenidir.Lehim Maskesi Nedir?

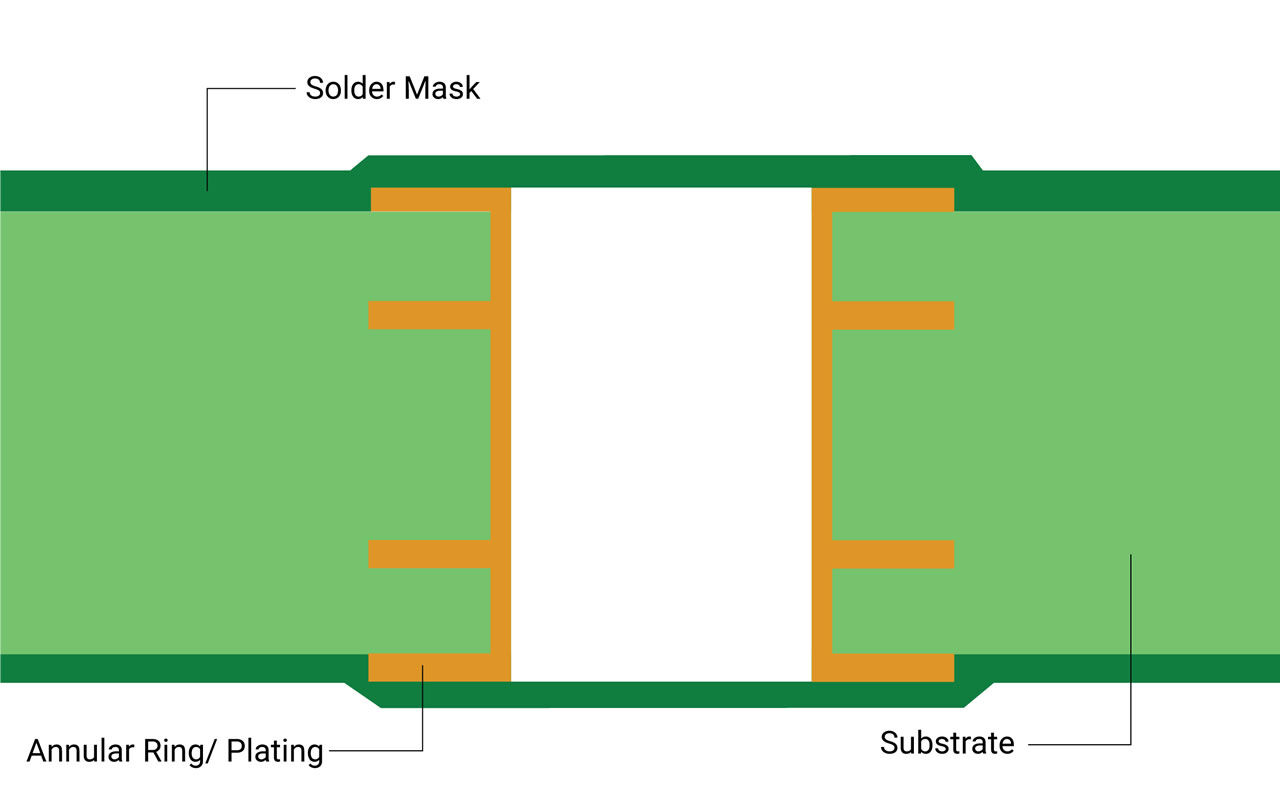

Lehim maskesi, devre kartındaki bakırı koruyucu bir tabaka oluşturarak korumak için kullanılan sıvı, foto-görüntülenebilir bir verniktir. Bakırı oksidasyon, dış iletken etkiler, lehimleme, yüksek voltaj yükselmeleri, çevresel faktörler ve benzeri gibi arızaya neden olabilecek çeşitli sorunlardan korumak için PCB'nin her iki tarafına da uygulanır.Lehim maskesi türleri
PCB'lerde farklı tipte Lehim maskesi bulunur.Türü ne olursa olsun, desen belirlendikten sonra hepsi termoset işlemine tabi tutulur. Lehim maskesi tipleri aşağıda gösterilmiştir:Epoksi Sıvı
Lehim maskesi, uygulamanın gereksinimlerine bağlı olarak farklı malzemelerden üretilir. En düşük maliyetli Lehim Maskesi, desen üzerinden PCB'ye serigrafi baskı yöntemiyle uygulanan epoksi sıvıdır.LPSM (sıvı fotogörüntülenebilir lehim maskesi)
LPSM, PCB üzerine serigrafi veya sprey baskı ile uygulanabilir, desene maruz bırakılabilir ve lehimlenecek parçalar için desende açıklıklar sağlamak üzere geliştirilebilir.DFSM (kuru film fotogörüntülenebilir lehim maskesi)
DFSM, PCB üzerine vakumla lamine edilir, daha sonra açığa çıkarılır ve geliştirilir.
Baskılı devre kartı üretim sürecinde, lehim maskesi üretim paneline püskürtülür ve ardından uygun lehim maskesi deseniyle UV ışınlarına maruz bırakılır. Ardından maske banyo edilir ve kurutulur. Yeşil, PCB'lerde lehim maskesi için yaygın bir renk olsa da, başka renklerde de mevcuttur ve şeffaf lehim maskesi de bir seçenektir.
Gerber Verilerinde Lehim Maskesi Katmanlarını Tanımlama
Gerber verileriyle çalışırken, lehim maskesi katmanlarının nasıl tanımlanacağını anlamak önemlidir. Gerber verilerindeki lehim maskesi katmanları negatif görüntü olarak düşünülmelidir. Bu, maske katmanında renk gördüğünüz yerlerde lehim maskesi kaplaması olmaması gerektiği anlamına gelir. Kartın geri kalan her yeri lehim maskesiyle kaplanacaktır. Lehim maskesinin PCB kartınızı tamamen kapladığını düşünün ve lehim maskesi dosyaları lehim maskesi uygulanmaması gereken alanları gösterir. Sert kartlar için Gerber verilerinde, GTS Üst Lehim Maskesi katmanını, GBS ise Alt Lehim Maskesi katmanını temsil eder. Esnek veya sert-esnek PCB'ler için, hem GTS hem de GBS lehim maskesi ve kaplama katmanları için kullanılabilir. Gerber dosyalarının (CAM mühendisliği) yayınlanması sürecinde, SprintPCB lehim maskesi açıklıklarını PCB üretimi için gerektiği şekilde otomatik olarak ayarlar. Tipik olarak, bir lehim maskesi açıklığı, açığa çıkardığı bakır pedin 4 mil daha büyük olacak şekilde ayarlanır (her iki tarafta 2 mil daha büyük). Bu ayarlama, maskenin pedin ortasına yerleştirilmesini ve lehim maskesinin bakır pedi kaplamasını önler. Lehim maskesi kaydı için tolerans genellikle +/- 2 mil'dir, bu nedenle açıklıklar bakır özelliğinin her yerinde 2 mil daha büyük olacak şekilde ayarlanır ve tüm pedin lehimlenebilmesi sağlanır. Lehim maskesi tanımlı (SMD) pedin gerekli olduğu durumlar vardır. Bir SMD pedi, lehim maskesi kabartmasının açığa çıkardığı bakır pedle aynı boyutta veya daha küçük olduğu zamandır. Bu pedler genellikle yüzeye monte cihaz pedleri arasında lehim maskesi barajlarına ihtiyaç duyulduğunda, ancak bir baraj basmak ve standart lehim maskesi şişmesini izlemek için yeterli alan olmadığında kullanılır. Lehim maskesi tanımlı bir ped istiyorsanız ve lehim maskesi boşluklarının değiştirilmesini istemiyorsanız, hangi pedlerin ayarlanmaması gerektiğini belirten bir üretim notu eklemek önemlidir.Baskılı Devre Kartlarına LPI Lehim Maskesi Nasıl Uygulanır?
LPI lehim maskesi, serigrafi baskı işlemiyle bir PCB'ye uygulanabilir. Daha sonra istenen desene maruz bırakılır ve banyo edilir, bu da desende bileşenlerin bakır pedlere lehimlenmesi için pencere açıklıkları oluşturur. Diğer yandan, Kuru Film Lehim Maskesi (DFSM) PCB üzerine vakumla lamine edilir ve ardından banyo edilir. Her iki işlem de deseni tamamlamak için genellikle termal kürleme işleminden geçer. Ancak, LPI lehim maskeleri ultraviyole (UV) kürleme çeşitleri de mevcuttur. Geçmişte, lehim maskeleri genellikle kuru film levhalar kullanılarak uygulanırdı. Ancak, LPI lehim maskeleri ve ilgili tekniklerdeki gelişmelerle birlikte, DFSM günümüzde nadiren kullanılmaktadır. SprintPCB, yaygın olarak tercih edilen LPI (Sıvı Fotoğrafla Görüntülenebilir) lehim maskelerini kullanır. LPI maskeleri, gelişmiş güvenilirlik, hassas baskı yetenekleri ve kartın yüzeyi ve bakır parçalarıyla daha iyi temas sağlayarak üstün koruma sağlar. Bu lehim maskeleri, epoksi bazlı malzemelerden üretilmiştir, bu da onları son derece dayanıklı kılar ve tamamen kürlendikten sonra çıkarılması neredeyse imkansızdır. Baskılı devre kartlarına LPI lehim maskesinin uygulanması için adım adım bir süreç şöyledir:- Kapsamlı Temizlik: PCB üretim paneli, lehim maskesi uygulamasını tehlikeye atabilecek toz parçacıklarını veya kirleticileri gidermek için titiz bir temizlik işleminden geçirilir. Bu adım, optimum yapışma için temiz bir yüzey sağlar.
- Tam Kapsama: Paneller, tek veya çift taraflı olarak LPI lehim maskesi ile tamamen kaplanmıştır. Bu, kart yüzeyinin kapsamlı bir şekilde kaplanmasını sağlar.
- Yapışkan Kurutma: Kaplanan paneller daha sonra yapışkan kurutma için bir fırına yerleştirilir. Bu işlem, lehim maskesini kısmen kürleyerek, daha sonraki işlemleri kolaylaştıran yapışkan bir duruma gelmesini sağlar.
- Film Hazırlığı: Lehim maskesi Gerber dosyalarına göre, kartın her iki tarafı için ayrı filmler olacak şekilde bir film hazırlanır. Film üzerinde lehim maskesinin yapışması gereken alanlar şeffaf, çıkarılması gereken alanlar ise siyah renkle gösterilir.
- UV Işınlarına Maruz Bırakma ve Geliştirme: Yapışkanlı kurutmalı levhalar bir UV geliştiricisine yerleştirilir. Film, levhanın üzerine tam olarak hizalanarak doğru yerleştirme sağlanır. Filmin karartılmış bölümleri, UV ışığının bu bölgelerdeki lehim maskesini kurutmasını önleyerek istenmeyen maske malzemesinin hassas bir şekilde çıkarılmasını sağlar.
LPI lehim maskelerinin olağanüstü güvenilirlik ve dayanıklılık sunduğunu ve bu nedenle modern PCB üretiminde tercih edilen bir seçenek haline geldiğini belirtmek önemlidir.Lehim Maskesi ve Macun Maskesi
Lehim maskeleri ve macun maskeleri genellikle aynı bağlamda anılır ve bu da yeni başlayanların aralarında bir ayrım yapmasını zorlaştırır. Daha önce bir PCB gördüyseniz, şüphesiz baskın yeşil rengine aşinasınızdır. Bir kartın üst ve alt yüzeylerindeki bu ince yeşil koruyucu katmana lehim maskesi denir. Önemlerine rağmen, lehim maskeleri tüm PCB'ler için kritik bir gereklilik değildir. Üst katmanda maske isteyip alt katmanda istemediğiniz veya tam tersi durumlar da olabilir. Lehim maskesi esasen tüm üst veya alt yüzeyi kaplar ve yalnızca bileşenlerin devre kartı alışverişi yapacağı alanları dışarıda bırakır; çeşitli şeyler kafanızı karıştırabilir. İster tek taraflı, ister çift taraflı bir PCB veya başka bir PCB türü olsun, kartın bakır izlerine temas edebilirsiniz. Macun maskesi ise lehimleme işlemine yardımcı olmak için lehim maskesi tarafından kaplanmamış alanlara uygulanan bir malzemedir. Macun genellikle lehimleme sırasında yüzeye monte bileşenleri PCB üzerindeki pedlere bağlamak için kullanılır. Yine de, deliklerin içine veya üzerine maske uygulamak için bir şablon, şırınga veya jet baskı kullanarak delik içi pim-macun detaylarıyla da çalışılabilir. Lehim macununun yapışkan özellikleri, bir bileşeni yerine yapıştırmasını sağlar, ardından kart ısıtılır, maske eritilir ve parça ile yüzey arasında hem elektriksel hem de mekanik bir bağ oluşturulur. Bu nedenle, üretim sırasında bakır izlerinin oksidasyonunu ve lehim köprülerinin oluşumunu önlemek için lehim maskesi kullanılırken, montaj sırasında bileşen pinlerinin PCB ile temas ettiği noktalara macun maskesi uygulanır ve bunlar arasında sağlam ve güvenilir bir bağ sağlanır. Lehim maskesi uygulaması için yapılan şablonlar, macun maskeleri için yapılanlardan farklıdır çünkü ilki, ikincisinin kapladığı alanları kart üzerinde açıkta bırakır ve tersi de geçerlidir. Macun maskesi genellikle gridir, ancak bir sonraki bölümde öğrenebileceğiniz gibi, bir lehim maskesi birçok renkte mevcuttur.Lehim Maskesi Renkleri
Lehim maskesi bir süredir yalnızca yeşil renkte olsa da, belirli renk gereksinimleri olan tasarımlara uyum sağlamak için daha fazla renk seçeneği ortaya çıkıyor. Prototip çalışmalarını ve revizyon değişikliklerini daha belirgin hale getirmek için, şeffaf bir muhafaza içinde bir PCB'yi şık bir görünüme kavuşturmanız yeterli. OEM'ler şeffaf elektronik ve cihaz ürünlerini giderek daha fazla benimserken, devre kartı üreticileri de kartlarına biraz kişilik kazandırmak için renkli lehim maskelerini benimsiyor.Yaygın Olarak Kullanılan Lehim Maskesi Renkleri
Günümüzde en yaygın kullanılan renkler kırmızı, mavi, siyah, beyaz ve sarıdır. Teknik olarak bir renk olmayan şeffaf renk de tasarımcıların tercih ettiği bir tondur. Üreticiler ayrıca mor, turuncu ve hatta pembe gibi diğer kararları da üç ana renk olan kırmızı, mavi ve sarıdan sentezleyebilirler.
Yeşil

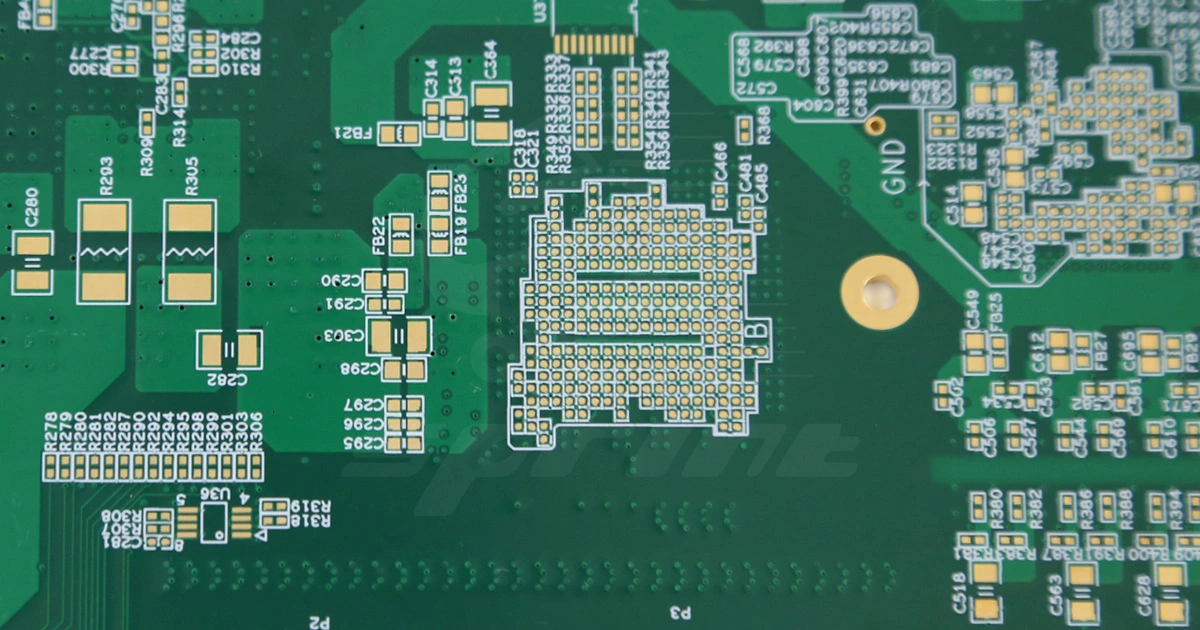

Lehim maskeleri için renk spektrumu son yıllarda önemli ölçüde genişlemiş olsa da çoğu PCB hala yeşil maskeyle kaplı olarak gelir. Yeşilin birçok tasarımcı için tercih edilen renk olmasının başlıca nedenlerinden biri, denetime yardımcı olmasıdır. Araştırmalara göre gözler sarı, beyaz veya siyah gibi renklere göre yeşile daha duyarlıdır ve bu da bakır pedler, izler ve boş alanlar arasındaki kontrastı görmeyi kolaylaştırır. Ek olarak, yeşil maske nispeten eşit şekilde yapışır, uygun şekilde kürlenir ve çoğu renkten daha yüksek çözünürlüğe sahiptir. Bu, daha az yer kaplayan bir devre için daha küçük maske barajları oluşturabileceği anlamına gelir. Kırmızı Tasarımcılar, özellikle Yapay Zeka ve Nesnelerin İnterneti gibi modern nişlerdekiler, estetik amaçlarla giderek daha fazla kırmızı lehim maskelerini benimsiyor. Bazı devrelerde kırmızı, bir kartın bileşenleri ile izleri ve serigrafi arasında daha çarpıcı bir renk kontrastı da sağlayabilir.
Mavi
Mavi ve yeşil lehim maskeleri işlevsellik açısından birbirine çok benzer, ancak bazı PCB kullanıcıları için mavi, benzersizliği nedeniyle öne çıkıyor. Mavi ön yüzeyle kaplı kartlar piyasada oldukça nadirdir. Ancak projeniz için istiyorsanız, SprintPCB gibi bir üreticiden temin edebilirsiniz.
Siyah
Siyah lehim maskesi, en göz alıcı olmasa da, ışık yansıması gerektiren uygulamalarda avantajlı olabilir. Ayrıca, ısıyı diğer renklere göre daha kolay emer ve bu da yeniden akış sırasında daha az ısıya ihtiyaç duyduğu anlamına gelir.
Beyaz
Beyaz, en az görünürlük sağladığı için en az tercih edilen PCB lehim maskesi rengidir. Ayrıca, bazı düşük kaliteli maskeler, özellikle sürekli ısıya maruz kaldıklarında bir süre sonra sararmaya başlar. Yine de beyaz maskeler, diğer PCB renklerinden daha parlak oldukları için genellikle LED sistemleri için ilk tercihtir.
Diğer Renkler Yukarıdaki tonlardan hiçbiri anakartınıza uymuyorsa, sarı, turuncu ve mor gibi daha nadir ancak daha özgün ve çekici lehim maskesi renklerini düşünebilirsiniz. Bu renkler, niş elektronik üreten şirketler ve yeni ürünlerini pazarda öne çıkarmak isteyen tasarımcılar arasında popülerdir. Son derece kompakt bir devre istiyorsanız, şeffaf bir maske size diğer renklere kıyasla en küçük maske barajlarını ve maske kabartmalarını sağlayacaktır. Doğru Rengi Seçmek Farklı tonlarla denemeler yapmak projenizi standart yeşilden çok daha ilgi çekici hale getirse de, seçtiğiniz rengin lehim maskenizin performansını bir dereceye kadar etkileyeceğini bilmekte fayda var.
Öncelikle, siyah, beyaz ve sarı renkler düşük çözünürlükleriyle bilinir çünkü UV ışığı her zaman kaplamanın tamamına nüfuz etmez. Bu renklerle maskelenmiş bir PCB, yeşil, kırmızı veya mavi maskeli benzer boyuttaki bir karta göre daha az ize sahip olacaktır. Diğer taraftan, şeffaf lehim maskeleri en yüksek çözünürlüğü sağlasa da, PCB'nin maruz kaldığı birçok termal değişim ve kimyasal işlem sırasında renk değişimlerine karşı hassastırlar.
Bir renk türünün performansı, lehim maskesinin kalitesiyle de belirlenir. En iyi tedarikçiler genellikle yüksek çözünürlük, sıcaklık ve kimyasal direnç sağlayan özel tonlara sahiptir. Tasarımcılar genellikle sadece estetik amaçlı farklı renklerde lehim maskeleri kullanırlar. Yine de, belirli bir renk tercihiniz yoksa, çeşitli tonlar, montaj sırasında ve sonrasında kartlarınızı tanımlamanıza yardımcı olabilir. Tasarımın farklı prototip aşamalarını işaretlemek için kırmızı, mavi ve siyah kullanabilir ve ardından nihai ürün için yeşil veya beyazı tercih edebilirsiniz.
Lehim Maskesi Kalınlığı Nasıl Ölçülür?
Devreleri korumak için yeterli kalınlıkta lehim maskesi gerekli olsa da, aşırı olmamasını sağlamak için lehim maskesinin kalınlığını ölçmek çok önemlidir. İletkenin üst ve yan kenarları için 7 mikrondan daha kalın bir kalınlık tercih edilir. 35 mikrometreye kadar bitmiş bakır parçalardaki lehim maskeleri için maksimum kalınlık 40 mikrometre iken, daha kalın bakır parçalar için bu kalınlık 80 mikrometreye kadar çıkabilir. Lehim maskesinin etkililiğini sağlamak için aşağıdaki yönergeleri izlemeniz önerilir:- Lehim rezistansı topraklarla temas ederse minimum halka halkası gereksinimlerini karşılayın.
- Açıkta kalan izole pedleri bırakmaktan kaçının.
- Lehim direncine yalnızca lehim dolgusu için tasarlanmamış kaplamalı deliklerde izin verin.
- Test noktalarına veya konnektör parmaklarına lehim direnci uygulamaktan kaçının.
Lehim maskesi uygularken uygun kalınlığı elde etmek hassas bir süreçtir ve üreticilerin yüksek kaliteli baskılı devre kartları üretirken karşılaştıkları birçok zorluktan biridir. Sprintpcb olarak, iyi tasarlanmış PCB üretiminin tüm yönlerinde kapsamlı deneyime sahibiz ve bilgimizi sizinle paylaşmaktan mutluluk duyuyoruz. Lehim maskesi kalınlığı gereksinimleri, lehim maskesi kalınlığını ölçme yöntemleri veya baskılı devre kartlarının üretimi, dağıtımı veya kalite değerlendirmesiyle ilgili diğer konular hakkında daha fazla bilgiye ihtiyacınız varsa, size yardımcı olmak için buradayız. Deneyimli PCB uzmanlarımızdan biriyle görüşmek için bugün Sprintpcb ile iletişime geçin .neye izin verdiğimizi ve neye izin vermediğimizi
- Lehim maskesi, asgari halka halka gereksinimleri sağlandığı sürece arazilere tecavüz edebilir.
- Lehim dolgusu için tasarlanmamış PTH'lerde lehim maskesi kullanılmasına izin verilir.
- Hiçbir izole ped açığa çıkmaz.
- Kenar kartı konnektör parmaklarında veya test noktalarında Lehim maskesi ihlali yok.
- 1,25 mm eğime sahip SMT pedlerde, yalnızca arazinin bir tarafında tecavüze izin verilir ve 50 mikronu (2 mil) aşmaz.
- Eğimi < 1,25 mm olan SMT-pedlerde, yalnızca arazinin bir tarafında tecavüze izin verilir ve 25 mikronu (1 mil) aşmaz.
IPC-SM-840D | Kalıcı Lehim Maskesinin Nitelik ve Performans Spesifikasyonu Bu spesifikasyon, kalıcı lehim maskeleri için nitelik ve performans gerekliliklerini özetlemektedir. Farklı işlevsel performans gerekliliklerini ve test zorluklarını temsil eden T ve H olmak üzere iki ayrı sınıf sunar. Bir lehim maskesinin belirli bir sınıfa sınıflandırılması, başka hiçbir sınıfı kapsayacak şekilde genişletilmemelidir. T - Telekomünikasyon: Bu sınıf, bilgisayarlar, telekomünikasyon ekipmanları, gelişmiş iş makineleri, cihazlar ve bazı kritik olmayan askeri uygulamalar gibi çeşitli uygulamaları kapsar. Bu sınıftaki lehim maskeleri, uzun performans ömrü gerektiren yüksek performanslı ticari ve endüstriyel ürünler için uygundur. Kesintili hizmet meydana gelebilse de, bu durum hayati tehlike oluşturmaz. H - Yüksek Güvenilirlik/Askeri: Bu sınıf, sürekli performansın kritik olduğu, ekipman duruş süresinin kabul edilemez olduğu ve/veya ekipmanın yaşam destek öğesi olarak hizmet verdiği ekipmanları içerir. Bu sınıftaki lehim maskeleri, yüksek düzeyde güvence gerektiren ve kesintisiz hizmetin şart olduğu uygulamalar için uygundur.
.
Notlar: Sınıf Tanımları: Bu IPC spesifikasyonunun ve diğer ilgili spesifikasyonların önceki sürümleri "Sınıf 1", "Sınıf 2" ve "Sınıf 3" nihai ürün sınıflarına atıfta bulunmaktadır. Ancak, pratik amaçlar için Sınıf 1 lehim maskesi bulunmamaktadır. Bu spesifikasyonda belirtilen gereklilikler, Sınıf 1 nihai ürünlerde kullanılan lehim maskeleri için geçerli değildir. Sınıf 2, Sınıf T (Telekomünikasyon) ile eşdeğerken, Sınıf 3, Sınıf H (Askeri/Yüksek Güvenilirlik) ile eşdeğerdir.
